किन S श्रृंखला मेटल पुश-पुल कनेक्टर कम्प्याक्ट र उच्च-विश्वसनीय उपकरणको लागि स्मार्ट विकल्प हो

लेख सारांश:दS श्रृंखला धातु पुश-पुल कनेक्टरकम्प्याक्ट निर्माण, सुरक्षित पुश-पुल लकिङ, पूर्ण EMC शिल्डिङ, र उपकरणहरूको लागि लचिलो सम्पर्क कन्फिगरेसनहरू संयोजन गर्दछ जहाँ जडानको विश्वसनीयता र सीमित स्थापना ठाउँ महत्त्वपूर्ण छ। द्वारा विकसितपुनर्मिलन, यो श्रृंखला चिकित्सा उपकरण, परीक्षण र मापन उपकरणहरू, पहिरन योग्य प्रविधि, र पोर्टेबल इलेक्ट्रोनिक प्रणालीहरूको लागि डिजाइन गरिएको हो। शेल साइज ०–२, बहु सम्पर्क विकल्पहरू, ५,००० भन्दा बढी मिलन चक्रहरू, र तापमान दायरा -४५ डिग्री सेल्सियस सम्म, यसले लघुकरण, स्थायित्व, र विद्युतीय कार्यसम्पादन बीच व्यावहारिक सन्तुलन प्रदान गर्दछ।

सामग्रीको तालिका

1. एस सीरीज मेटल पुश-पुल कनेक्टर के हो?
2. S श्रृंखला को मुख्य लाभ के हो?
3. मुख्य प्राविधिक विशिष्टताहरू के हुन्?
4. एस सीरीज मेटल पुश-पुल कनेक्टर कहाँ प्रयोग गरिन्छ?
5. कसरी इन्जिनियरहरूले सही कनेक्टर चयन गर्नुपर्छ?
6. S श्रृंखला कसरी अनुकूलित गर्न सकिन्छ?
7. कसरी पुनर्मिलन उत्पादन गुणस्तर नियन्त्रण गर्छ?
8. बारम्बार सोधिने प्रश्नहरू

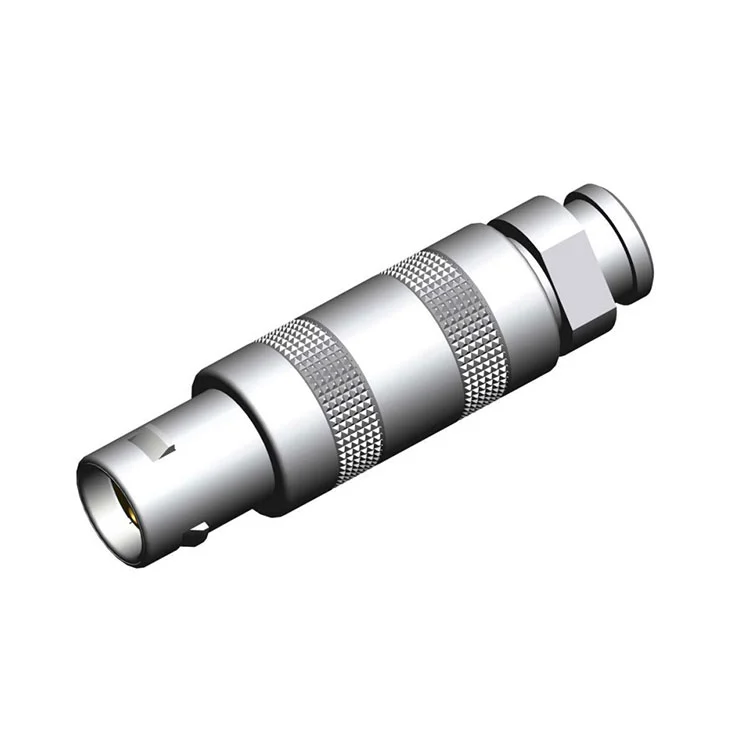

एस सीरीज मेटल पुश-पुल कनेक्टर के हो?

दS श्रृंखला धातु पुश-पुल कनेक्टरसीमित स्थापना स्थानहरूमा भरपर्दो विद्युतीय जडानहरू चाहिने अनुप्रयोगहरूको लागि विकसित गरिएको कम्प्याक्ट गोलाकार कनेक्टर हो। परम्परागत थ्रेडेड कनेक्टरहरू भन्दा फरक, यसको पुश-पुल सेल्फ-लेचिङ मेकानिजमले जडान ठीकसँग संलग्न हुँदा स्पर्श र श्रव्य प्रतिक्रिया प्रदान गर्दा छिटो मिलन र अनमेट गर्न अनुमति दिन्छ।

रियुनियनले पोर्टेबल र स्पेस-बाधा भएका उपकरणहरूको लागि S श्रृंखलालाई स्थान दिन्छ जहाँ कनेक्टर साइज, मेकानिकल विश्वसनीयता, ढाल, र सञ्चालनको सहजताले प्रणाली डिजाइनलाई प्रभाव पार्छ। यसको धातु निर्माणले मेकानिकल बल र 360-डिग्री इलेक्ट्रोम्याग्नेटिक शिल्डिंग प्रदान गर्दछ, जबकि यसको स्लिम प्रोफाइलले उपकरण प्यानलबाट प्रोट्रुसन कम गर्न मद्दत गर्दछ।

श्रृंखला बहु शेल आकार र सम्पर्क कन्फिगरेसनहरूमा उपलब्ध छ। कन्फिगरेसनमा निर्भर गर्दै, इन्जिनियरहरूले विभिन्न विधानसभा आवश्यकताहरू मिलाउन सोल्डर वा पीसीबी समाप्ति चयन गर्न सक्छन्। यो लचिलोपनले कम्प्याक्ट प्रोटोटाइप र भोल्युम-उत्पादित व्यावसायिक उपकरण दुवैको लागि कनेक्टर उपयुक्त बनाउँछ।

S श्रृंखला को मुख्य लाभ के हो?

कनेक्टर चयन विरलै एकल विनिर्देशमा आधारित हुन्छ। पोर्टेबल इलेक्ट्रोनिक्स र व्यावसायिक उपकरणहरूको लागि, डिजाइनरहरूले सामान्यतया स्थापना स्थान, जडान सुरक्षा, संकेत अखण्डता, स्थायित्व, र निर्माण आवश्यकताहरू सन्तुलन गर्न आवश्यक छ। S श्रृंखलाले यी कारकहरूलाई धेरै डिजाइन सुविधाहरू मार्फत सम्बोधन गर्दछ।

कम्प्याक्ट र लाइटवेट निर्माण

कम-प्रोफाइल डिजाइनले माउन्टिङ सतहभन्दा बाहिर विस्तारित कनेक्टर आवासको मात्रा घटाउँछ। यो विशेष गरी ह्यान्डहेल्ड उपकरणहरू र कम्प्याक्ट चेसिसहरूमा मूल्यवान छ जहाँ प्यानल स्पेसको प्रत्येक मिलिमिटर महत्त्वपूर्ण हुन्छ।

द्रुत पुश-पुल लक

सेल्फ-लेचिङ मेकानिजमले द्रुत एक-हात सञ्चालनलाई समर्थन गर्दछ। एक श्रव्य क्लिक र स्पर्श प्रतिक्रियाले अपरेटरहरूलाई सफल संलग्नता पहिचान गर्न मद्दत गर्दछ, जुन विशेष गरी उपयोगी हुन्छ जब कनेक्टरहरू सीमित वा भिजुअल रूपमा प्रतिबन्धित स्थितिहरूमा स्थापना हुनुपर्छ।

360-डिग्री EMC शिल्डिंग

सबै-धातु आवासले जडान इन्टरफेस वरिपरि निरन्तर विद्युत चुम्बकीय ढाल प्रदान गर्दछ। प्रकाशित विनिर्देशहरूले 100 MHz मा 60 dB भन्दा बढी एटेन्युएसनलाई संकेत गर्दछ, श्रृंखलालाई उपकरणहरूको लागि उपयुक्त बनाउँदछ जहाँ विद्युत चुम्बकीय हस्तक्षेपले संवेदनशील संकेतहरूलाई असर गर्न सक्छ।

उच्च मिलन स्थायित्व

S श्रृंखला 5,000 भन्दा बढी मिलन चक्रहरूको मूल्याङ्कन स्थायित्वको साथ दोहोर्याइएको जडान र विच्छेदनका लागि डिजाइन गरिएको हो। यो परीक्षण उपकरणहरू, चिकित्सा उपकरणहरू, र पोर्टेबल प्रणालीहरूको लागि महत्त्वपूर्ण छ जुन बारम्बार सेवा वा पुन: कन्फिगर गरिन्छ।

• कम प्रोफाइल प्यानल स्थापना
• पुश-पुल सेल्फ-लेचिङ अपरेशन
• विद्युत चुम्बकीय परिरक्षण को लागी धातु आवास
• बहु शेल आकार र सम्पर्क कन्फिगरेसनहरू
• 5,000 भन्दा बढी संभोग चक्र
• -45°C देखि +125°C सम्म सञ्चालन तापमान विकल्पहरू

मुख्य प्राविधिक विशिष्टताहरू के हुन्?

नयाँ उत्पादनमा गोलाकार कनेक्टरलाई एकीकृत गर्नु अघि विद्युतीय र मेकानिकल विशिष्टताहरू बुझ्न आवश्यक छ। निम्न विनिर्देशहरूले S श्रृंखला को प्रकाशित कन्फिगरेसन संक्षेप गर्दछ।

वास्तविक मूल्याङ्कनहरू सँधै निश्चित कनेक्टर कन्फिगरेसन, सम्पर्क आकार, समाप्ति विधि, र अन्तिम उत्पादन योग्यता अघि अभिप्रेत अपरेटिङ अवस्थाहरू विरुद्ध प्रमाणित गरिनु पर्छ।

एस सीरीज मेटल पुश-पुल कनेक्टर कहाँ प्रयोग गरिन्छ?

कम्प्याक्ट आयामहरू, द्रुत लकिङ, शिल्डिङ, र मेकानिकल स्थायित्वको संयोजनले S श्रृंखलालाई उपकरणहरूको लागि उपयुक्त बनाउँछ जसलाई सानो समग्र पदचिह्न कायम राख्दा बारम्बार जडान चाहिन्छ।

मेडिकल र डायग्नोस्टिक उपकरण

पोर्टेबल अल्ट्रासाउन्ड प्रणाली, बिरामी मोनिटरहरू, पल्स अक्सिमिटरहरू, इलेक्ट्रोसर्जिकल उपकरणहरू, र डायग्नोस्टिक उपकरणहरूले कम्प्याक्ट कनेक्टरहरूबाट लाभ उठाउन सक्छन् जुन उपकरणको आन्दोलन र सेवाको समयमा सुरक्षित रहन्छ। जडानकर्ता विश्वसनीयता विशेष गरी महत्त्वपूर्ण छ जब विद्युतीय संकेतहरू दोहोर्याइएको प्रयोगको बेला स्थिर रहनुपर्छ।

परीक्षण र मापन उपकरण

ह्यान्डहेल्ड ओसिलोस्कोपहरू, मल्टिमिटरहरू, तर्क विश्लेषकहरू, क्यालिब्रेसन उपकरणहरू, र वातावरणीय परीक्षण उपकरणहरूलाई प्राय: कम्प्याक्ट बाह्य इन्टरफेसहरू चाहिन्छ। पुश-पुल मेकानिजमले लगातार जडान परिवर्तनहरूलाई सरल बनाउन सक्छ जबकि धातुको खोलले संवेदनशील संकेतहरूलाई इलेक्ट्रोम्याग्नेटिक हस्तक्षेपबाट जोगाउन मद्दत गर्दछ।

पहिरन योग्य र पोर्टेबल प्रविधि

औद्योगिक exoskeletons, पहिरन योग्य निगरानी प्रणाली, हेड-माउन्ट उपकरण, र अन्य पोर्टेबल इलेक्ट्रोनिक्स कडा ठाउँ र वजन अवरोध सामना गर्न सक्छन्। पारम्परिक ठूला इन्टरफेसहरू अनुपयुक्त हुँदा एक स्लिम गोलाकार कनेक्टरले डिजाइनरहरूलाई अर्को विकल्प प्रदान गर्दछ।

व्यावसायिक अडियो-भिजुअल उपकरण

पोर्टेबल रेकर्डरहरू, प्रसारण क्यामेराहरू, ताररहित ट्रान्समिटरहरू, र सम्बन्धित व्यावसायिक उपकरणहरूलाई दोहोर्याइएको ह्यान्डलिङको सामना गर्न सक्ने कनेक्टरहरू आवश्यक पर्दछ। द्रुत-लक गर्ने इन्टरफेसले लामो थ्रेडेड मिलन प्रक्रियामा भरोसा नगरी क्षेत्रको उपयोगिता सुधार गर्न सक्छ।

कसरी इन्जिनियरहरूले सही कनेक्टर चयन गर्नुपर्छ?

कनेक्टर छनोट गर्नु भनेको सबैभन्दा सानो उपलब्ध मोडेल चयन गर्नुको सट्टा उपकरणको वास्तविक विद्युतीय, मेकानिकल, वातावरणीय र स्थापना आवश्यकताहरूबाट सुरु गर्नुपर्छ।

1. सम्पर्क आवश्यकता निर्धारण गर्नुहोस्:आवश्यक पावर र सिग्नल सर्किटहरूको संख्या पहिचान गर्नुहोस् र भविष्यको डिजाइन परिवर्तनहरूको लागि पर्याप्त ठाउँ छोड्नुहोस्।
2. बिजुली मूल्याङ्कन जाँच गर्नुहोस्:सम्पर्क गेज र तापक्रमलाई ध्यानमा राख्दै कनेक्टरको मूल्याङ्कन गरिएको मानहरूसँग सञ्चालन भोल्टेज र वर्तमान तुलना गर्नुहोस्।
3. उपलब्ध ठाउँको मूल्याङ्कन गर्नुहोस्:शेल साइज, प्यानल कटआउट, कनेक्टर गहिराई, केबल राउटिङ, र मिलन इन्टरफेस वरिपरि क्लियरेन्स पुष्टि गर्नुहोस्।
4. मिलन आवृत्तिलाई विचार गर्नुहोस्:बारम्बार सेवा गरिएका उपकरणहरूको लागि, दोहोर्याइएको मिलन चक्रका लागि डिजाइन गरिएका कनेक्टरहरूलाई प्राथमिकता दिनुहोस्।
5. वातावरणीय अवस्थाहरूको समीक्षा गर्नुहोस्:तापक्रम, कम्पन, झटका, आर्द्रता, जंग, र विद्युत चुम्बकीय हस्तक्षेपले कनेक्टर चयनलाई प्रभाव पार्न सक्छ।
6. समाप्ति विधि परिभाषित गर्नुहोस्:सोल्डर, PCB, वा केबल असेंबली समाप्तिले उत्पादन प्रक्रियासँग राम्रोसँग मेल खान्छ कि भनेर निर्णय गर्नुहोस्।

OEM परियोजनाहरूको लागि, केबल असेंबली, ब्याकशेल, तनाव राहत, प्यानल संरचना, र तारिङ योजनाको साथ कनेक्टरको मूल्याङ्कन गर्न पनि उपयोगी छ। यस दृष्टिकोणले पछि उत्पादन चरणहरूमा एकीकरण समस्याहरू कम गर्दछ।

S श्रृंखला कसरी अनुकूलित गर्न सकिन्छ?

विभिन्न उपकरण प्लेटफर्महरू प्राय: फरक कनेक्टर कन्फिगरेसनहरू चाहिन्छ। रियुनियनले अनुकूलन विकल्पहरू प्रदान गर्दछ जसले S श्रृंखलालाई विशेष मेकानिकल र केबल असेम्ब्ली आवश्यकताहरूमा अनुकूलित गर्न अनुमति दिन्छ।

कस्टम केबल एसेम्बलीहरू चयन गरिएको लम्बाइ, गेजहरू, सिल्डिङ कन्फिगरेसनहरू, र ओभरमोल्डेड स्ट्रेन-रिलीफ बुटहरूसँग पनि आपूर्ति गर्न सकिन्छ। यसले OEM लाई कनेक्टरको स्रोत र एक एकीकृत कम्पोनेन्टको रूपमा केबल स्थापना गर्न तयार हुन अनुमति दिएर खरिदलाई सरल बनाउन सक्छ।

कसरी पुनर्मिलन उत्पादन गुणस्तर नियन्त्रण गर्छ?

व्यावसायिक कनेक्टरहरूका लागि, आधारभूत उत्पादन डिजाइन जत्तिकै महत्त्वपूर्ण छ। रियुनियनले बताउँछ कि यसको उत्पादन प्रक्रियाले सटीक मेसिनिङ, सतह उपचार, सम्पर्क स्ट्याम्पिङ र प्लेटिङ, इन्सर्ट मोल्डिङ, एसेम्बली, विद्युतीय परीक्षण, मेकानिकल परीक्षण, र प्याकेजिङ समावेश गर्दछ।

क्रिटिकल उत्पादन आयामहरू सटीक मेसिन र प्रक्रिया अनुगमन मार्फत नियन्त्रण गरिन्छ। समाप्त उत्पादनहरू विद्युतीय र मेकानिकल निरीक्षणबाट गुजर्छन्, जसमा सम्पर्क प्रतिरोध, इन्सुलेशन प्रतिरोध, डाइलेक्ट्रिक प्रतिरोध, निरन्तरता, मिलन बल, र दृश्य जाँचहरू समावेश छन्।

उत्पादन जानकारी अनुसार, रियुनियनको गुणस्तर प्रणालीमा ISO 9001: 2015, ISO 14001: 2015, ISO 13485: 2016, UL मान्यता प्राप्त स्थिति, र RoHS अनुपालन समावेश छ। कम्पनीले यो पनि बताउँछ कि S Series कनेक्टरहरूले ढुवानी अघि 100% इलेक्ट्रिकल र मेकानिकल परीक्षण प्राप्त गर्दछ।

OEM खरीददारहरूका लागि, निर्माण नियन्त्रण, परीक्षण, ट्रेसेबिलिटी, र अनुकूलन समर्थनको यो संयोजन मूल्यवान हुन सक्छ जब कनेक्टर प्रदर्शनले समाप्त उत्पादनको विश्वसनीयतालाई प्रत्यक्ष असर गर्छ।

बारम्बार सोधिने प्रश्नहरू

पारंपरिक थ्रेडेड कनेक्टर भन्दा S श्रृंखलालाई के फरक बनाउँछ?

मुख्य भिन्नता पुश-पुल सेल्फ-लेचिङ मेकानिजम हो। यसले अपरेटरलाई पोर्टेबल उपकरणहरू, अन्धो-मिलन अवस्थाहरू, र बारम्बार जडान परिवर्तनहरू आवश्यक पर्ने अनुप्रयोगहरूका लागि विशेष गरी सुविधाजनक बनाउँदै, युग्मन नट घुमाउन बिना जडानकर्तालाई छिटो मिलाउन र रिलिज गर्न अनुमति दिन्छ।

S श्रृंखलाले कतिवटा समागम चक्रहरूलाई समर्थन गर्न सक्छ?

प्रकाशित स्पेसिफिकेशनले 5,000 भन्दा बढी मिलन कार्यहरू संकेत गर्दछ। वास्तविक सेवा जीवन कनेक्टर कन्फिगरेसन, सञ्चालन वातावरण, मिलन अवस्था, र मर्मत अभ्यासहरूमा निर्भर हुन सक्छ।

के S श्रृंखला चिकित्सा उपकरणहरूको लागि उपयुक्त छ?

हो। शृङ्खला मेडिकल डायग्नोस्टिक र उपचार उपकरणहरूको लागि राखिएको छ, र रियुनियनले बताउँछ कि यसको गुणस्तर प्रणालीमा ISO 13485:2016 समावेश छ। यद्यपि, पूर्ण समाप्त चिकित्सा उपकरण यसको आफ्नै लागू नियामक र सुरक्षा आवश्यकताहरूको लागि जिम्मेवार रहन्छ।

के पुनर्मिलनले अनुकूलित केबल एसेम्बली आपूर्ति गर्न सक्छ?

हो। केबल विधानसभाहरू केबल प्रकार, गेज, लम्बाइ, ढाल, ज्याकेटिङ सामग्री, र तनाव-राहत डिजाइन द्वारा अनुकूलित गर्न सकिन्छ। विकल्पहरूमा 32AWG देखि 20AWG सम्मका गेजहरू सहित PVC, PUR, सिलिकन, र PTFE केबल सामग्रीहरू समावेश छन्।

कस्तो तापमान दायरा उपलब्ध छ?

प्रकाशित मानक दायरा -45°C देखि +125°C हो। इन्जिनियरहरूले चरम-तापमान अनुप्रयोगहरूमा प्रयोग गर्नु अघि सटीक जडानकर्ता, सम्पर्क कन्फिगरेसन, केबल र असेम्बलीको तापक्रम मूल्याङ्कन पुष्टि गर्नुपर्छ।

के कनेक्टरलाई कम्पनीको लोगो वा अंश नम्बरसँग अनुकूलित गर्न सकिन्छ?

हो। पुनर्मिलनले ग्राहकहरूलाई लोगो, भाग नम्बर, बारकोड, वा अन्य पहिचान जानकारीको साथ शेल चिन्ह लगाउन अनुमति दिँदै अनुकूलन विकल्पको रूपमा लेजर नक्काशीलाई सूचीबद्ध गर्दछ।

निष्कर्ष

एस सिरिज मेटल पुश-पुल कनेक्टर इन्जिनियरहरूका लागि डिजाइन गरिएको हो जसलाई ढाल वा सेवायोग्यता त्याग नगरी कम्प्याक्ट, सुरक्षित, र टिकाउ जडान समाधान चाहिन्छ। यसको पुश-पुल लकिङ मेकानिज्म, मेटल कन्स्ट्रक्सन, मल्टिपल शेल साइज, लचिलो टर्मिनेशन विकल्पहरू, र ५,००० भन्दा बढी मिलन चक्रहरूले यसलाई मेडिकल उपकरण, परीक्षण उपकरण, पोर्टेबल इलेक्ट्रोनिक्स, पहिरन योग्य प्रणालीहरू, र व्यावसायिक अडियो-भिजुअल अनुप्रयोगहरूमा राम्रोसँग उपयुक्त बनाउँछ। यदि तपाइँ नयाँ उत्पादन विकास गर्दै हुनुहुन्छ वा भरपर्दो प्रतिस्थापन कनेक्टर खोज्दै हुनुहुन्छ भने, उपलब्ध कन्फिगरेसन र सम्पर्क विकल्पहरू समीक्षा गर्न रियुनियनको S श्रृंखला उत्पादन पृष्ठमा जानुहोस्। अनुकूलित विनिर्देशहरू, केबल सम्मेलनहरू, OEM आवश्यकताहरू, वा भोल्युम खरिदका लागि,हामीलाई सम्पर्क गर्नुहोस्रियुनियन ईन्जिनियरिङ् टोलीसँग आफ्नो आवेदन छलफल गर्न र उपयुक्त समाधान अनुरोध गर्न।
