पुनर्मिलनभरपर्दो बिजुली जडानहरू, सुविधाजनक सञ्चालन, र कम्प्याक्ट एकीकरण आवश्यक पर्ने अनुप्रयोगहरूको लागि कनेक्टर समाधानहरू विकास गर्दछ। दB श्रृंखला धातु पुश-पुल कनेक्टरपुश-पुल सेल्फ-लकिङ मेकानिजमको वरिपरि डिजाइन गरिएको गोलाकार कनेक्टर हो, जसले उपकरण निर्माताहरूलाई औद्योगिक, उपकरण, चिकित्सा, र अन्य इलेक्ट्रोनिक अनुप्रयोगहरूमा नियमित मिलन र विच्छेदनलाई सरल बनाउँदै सुरक्षित जडानहरू स्थापना गर्न मद्दत गर्दछ।
ए बी सीरीज मेटल पुश-पुल कनेक्टरले छिटो, सुरक्षित बिजुली जडानहरूलाई समर्थन गर्न पुश-पुल लकिङ मेकानिजमसँग मेटल सर्कुलर हाउसिङ मिलाउँछ। चयन गरिएको कन्फिगरेसनमा निर्भर गर्दै, यो कनेक्टर परिवारले धेरै सम्पर्क व्यवस्थाहरू, विभिन्न माउन्टिङ शैलीहरू, र सोल्डर, क्रिम्प, वा PCB समाप्ति विकल्पहरू समायोजन गर्न सक्छ। यी विशेषताहरूले यसलाई बारम्बार जडान, स्पेस-कुशल स्थापना, र भरपर्दो सिग्नल वा पावर ट्रान्समिशन आवश्यक पर्ने उपकरणहरूको लागि विचार गर्न लायक बनाउँछ। यस लेखले कसरी कनेक्टरले काम गर्छ, यसको मुख्य डिजाइन फाइदाहरू, अनुप्रयोग परिदृश्यहरू, चयन मापदण्डहरू, र गुणस्तर विचारहरू वर्णन गर्दछ। यसले प्राविधिक जानकारी खरिदकर्ताहरूले नयाँ डिजाइन वा प्रतिस्थापन परियोजनाको लागि कनेक्टर निर्दिष्ट गर्नु अघि पुनर्मिलनसँग पुष्टि गर्नुपर्छ भनेर रूपरेखा पनि दिन्छ।

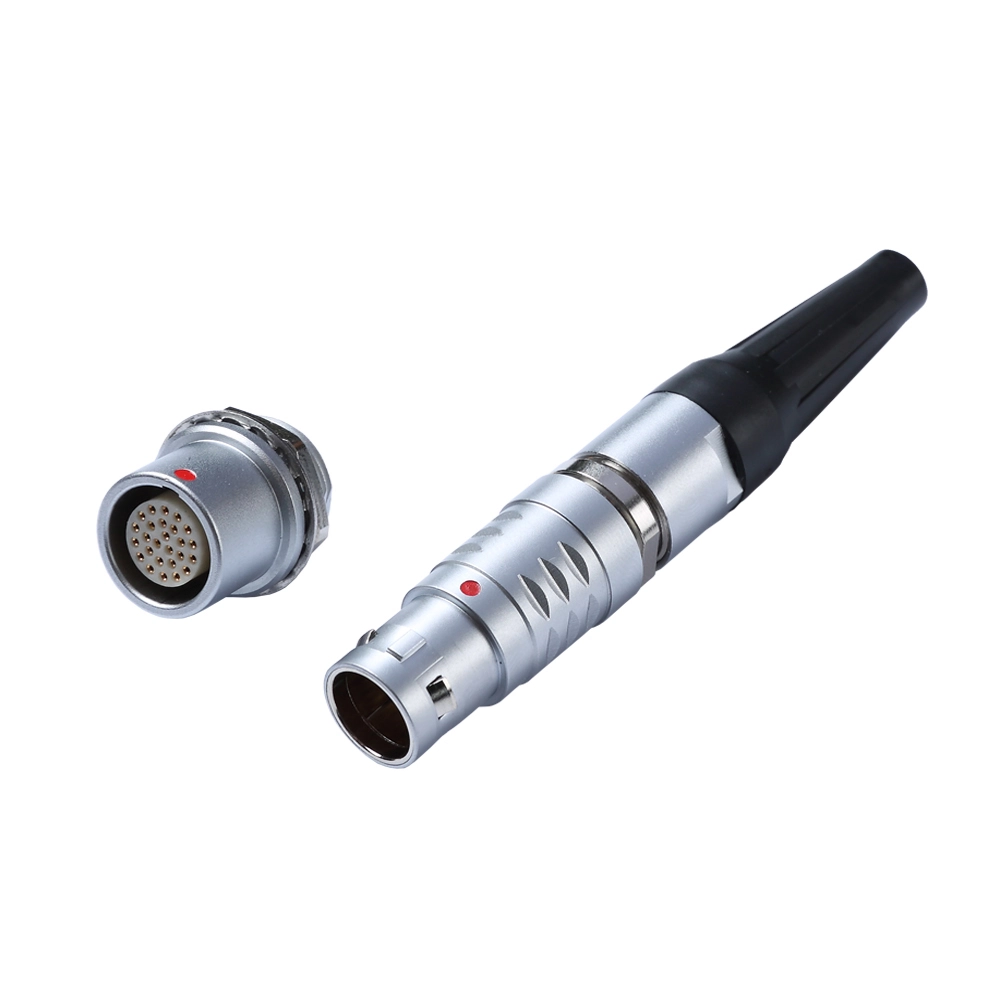

ए बी सीरीज मेटल पुश-पुल कनेक्टर एक गोलाकार विद्युतीय कनेक्टर हो जसले मिलन कम्पोनेन्टहरू जडान गर्न र विच्छेदन गर्न पुश-पुल सेल्फ-लेचिङ मेकानिज्म प्रयोग गर्दछ। परम्परागत थ्रेडेड कनेक्टरहरू जस्तो नभई, जसलाई सामान्यतया घुमाउरो कडाइ आवश्यक हुन्छ, पुश-पुल डिजाइनले प्रयोगकर्ताहरूलाई यसको उपयुक्त रिसेप्टकलमा प्लग घुसाएर जडान स्थापना गर्न अनुमति दिन्छ। लकिङ मेकानिजम संलग्न हुन्छ जब कनेक्टर सही तरिकाले मिलाइन्छ र निर्दिष्ट पुल कार्य मार्फत रिलीज हुन्छ।
मेटल हाउसिङले बलियो मेकानिकल इन्टरफेस प्रदान गर्दछ र कनेक्टरको शिल्डिङ संरचना उपकरणमा सही रूपमा एकीकृत हुँदा विद्युत चुम्बकीय अनुकूलतामा योगदान गर्न सक्छ। कन्फिगरेसनमा निर्भर गर्दै, कनेक्टरले विद्युतीय सिग्नल ट्रान्समिशन, पावर डेलिभरी, वा सर्किट आवश्यकताहरूको संयोजनलाई समर्थन गर्न सक्छ।
रियुनियनको बी शृङ्खला उत्पादन जानकारीले बहु कनेक्टर आकार र कन्फिगरेसनहरू समावेश गर्दछ। उपलब्ध विकल्पहरूमा सीधा वा कोणात्मक निर्माणहरू, विभिन्न सम्पर्क व्यवस्थाहरू, र वैकल्पिक समाप्ति विधिहरू समावेश हुन सक्छन्। खरीददारहरूले चयन गरिएको मोडेलको सही सुविधाहरू प्रमाणित गर्न लागू उत्पादन रेखाचित्र र विशिष्टतालाई परामर्श गर्नुपर्छ।
विस्तृत उत्पादन जानकारीको लागि, रियुनियन बी सीरीज मेटल पुश-पुल कनेक्टर पृष्ठमा जानुहोस्।
पुश-पुल मेकानिजमलाई मिलन इन्टरफेसको सुरक्षाको बलिदान नगरी विद्युतीय जडान सञ्चालनलाई सरल बनाउन डिजाइन गरिएको हो। यसको सञ्चालन तीन चरणमा बुझ्न सकिन्छ।
यो सञ्चालन सिद्धान्त विशेष गरी उपकरणहरूमा उपयोगी छ जसलाई बारम्बार जडान परिवर्तनहरू, मर्मतसम्भार पहुँच, वा सीमित स्थानहरूमा सञ्चालन आवश्यक पर्दछ। यसले जडान प्रणालीहरूको तुलनामा दोहोरिने कनेक्टर ह्यान्डलिङमा बिताएको समयलाई कम गर्न सक्छ जुन धेरै कडा कदमहरू आवश्यक पर्दछ।
यद्यपि, ताला लगाउने संयन्त्रलाई सही स्थापनाको विकल्पको रूपमा मान्नु हुँदैन। केबल स्ट्रेन, कनेक्टर मिसाइलाइनमेन्ट, असंगत मिलन भागहरू, र अनुचित ह्यान्डलिंगले अझै पनि जडान कार्यसम्पादनमा सम्झौता गर्न सक्छ। प्रयोगकर्ताहरूले संभोग, रिलीज, र केबल व्यवस्थापनको लागि निर्माताको निर्देशनहरू पालना गर्नुपर्छ।
सेल्फ-लेचिङ डिजाइनले द्रुत संभोग र जानाजानी रिलीजलाई समर्थन गर्दछ। यो उपयोगी हुन्छ जब अपरेटरहरूले एक युग्मन नटलाई बारम्बार नबनाइ नियमित रूपमा विद्युतीय सर्किटहरू जडान वा विच्छेद गर्न आवश्यक हुन्छ।
मेटल शेलले एक टिकाऊ कनेक्टर संरचना प्रदान गर्दछ र उचित रूपमा डिजाइन गरिएको प्रणालीहरूमा परिरक्षण निरन्तरतालाई समर्थन गर्न सक्छ। प्रभावकारी विद्युत चुम्बकीय हस्तक्षेप सुरक्षा पूर्ण जडानमा निर्भर गर्दछ, खोल सम्पर्क, केबल संरक्षण, ग्राउन्डिङ, र स्थापना गुणस्तर सहित।
बिभिन्न उपकरणको डिजाइनलाई बिभिन्न संख्याको बिजुली सर्किट चाहिन्छ। B श्रृंखला परिवारले धेरै सम्पर्क कन्फिगरेसनहरू समावेश गर्दछ, ईन्जिनियरहरूलाई संकेत गणना, पावर आवश्यकताहरू, उपलब्ध ठाउँ, र तारिङ वास्तुकला अनुसार विकल्पहरू मूल्याङ्कन गर्न अनुमति दिन्छ। सम्पर्कहरूको सही संख्या र तिनीहरूको विद्युतीय मूल्याङ्कन चयन गरिएको मोडेलको लागि प्रमाणित गरिनुपर्छ।
उत्पादन कन्फिगरेसनमा निर्भर गर्दै, समाप्ति विकल्पहरूमा समावेश हुन सक्छ:
कनेक्टर निर्दिष्ट गर्नु अघि सम्पर्क शैली, कन्डक्टर साइज, असेंबली टूलिङ, र स्थापना ठाउँ सँगै मूल्याङ्कन गरिनुपर्छ।
कुञ्जी सुविधाहरूले प्लगलाई सहि मिलन अभिमुखीकरणमा मार्गदर्शन गर्न मद्दत गर्दछ। यसले गलत पङ्क्तिबद्धताको जोखिम कम गर्न र एसेम्बली स्थिरता सुधार गर्न सक्छ, विशेष गरी जब उपकरणमा धेरै समान कनेक्टरहरू हुन्छन्।
बी सीरीज मेटल पुश-पुल कनेक्टरलाई कम्प्याक्ट गोलाकार इन्टरफेस र सुविधाजनक जडान ह्यान्डलिंगबाट फाइदा हुने उपकरणहरूको लागि विचार गर्न सकिन्छ। वास्तविक उपयुक्तता चयन गरिएको मोडेलको विद्युतीय, मेकानिकल र वातावरणीय मूल्याङ्कनमा निर्भर गर्दछ।
चिकित्सा, सुरक्षा-महत्वपूर्ण, वा अन्य विनियमित अनुप्रयोगहरूको लागि, कनेक्टरले पूर्ण उपकरण डिजाइनको आवश्यकताहरू पूरा गर्नुपर्छ। एक जडानकर्ताको सामान्य उत्पादन विवरणले प्रत्येक अनुप्रयोग-विशिष्ट मानकसँग स्वतन्त्र रूपमा अनुपालन स्थापित गर्दैन।
केवल उपस्थिति वा शेल साइजमा आधारित कनेक्टर छनौट गर्दा अनुकूलता समस्याहरू निम्त्याउन सक्छ। ईन्जिनियरहरू र खरिद टोलीहरूले अर्डर राख्नु अघि पूर्ण विद्युतीय र मेकानिकल आवश्यकताहरूको मूल्याङ्कन गर्नुपर्छ।
उपकरणलाई कति पावर र सिग्नल सर्किट चाहिन्छ भनेर पहिचान गर्नुहोस्। अभिप्रेत तारिङ आर्किटेक्चरको लागि अनुमति दिनुहोस् र चयन गरिएको इन्सर्टले आवश्यक सम्पर्क व्यवस्थालाई समर्थन गर्छ कि गर्दैन भनी पुष्टि गर्नुहोस्। उस्तै बाह्य आयामहरू भएका कनेक्टरहरूमा समान आन्तरिक लेआउटहरू छन् भनी अनुमान नगर्नुहोस्।
सही कनेक्टर कन्फिगरेसनको लागि मूल्याङ्कन गरिएको वर्तमान र काम गर्ने भोल्टेज जाँच गर्नुहोस्। यी मानहरू सम्पर्क व्यास, सम्पर्क गणना, कन्डक्टर साइज, तापक्रम, र सञ्चालन अवस्थाहरूमा भिन्न हुन सक्छन्। एउटा मोडेलको अधिकतम मूल्याङ्कन सम्पूर्ण शृङ्खलामा स्वचालित रूपमा लागू हुनु हुँदैन।
उपकरण डिजाइन र निर्माण प्रक्रिया अनुसार सोल्डर, क्रिम्प, वा पीसीबी समाप्ति छनौट गर्नुहोस्। आवश्यक टुलिङ, केबल स्पेसिफिकेशन, PCB लेआउट, र उपलब्ध असेंबली स्पेस पुष्टि गर्नुहोस्।
प्लग र रिसेप्टकल भाग नम्बरहरू, खोल आयामहरू, प्यानल कटआउट, माउन्टिङ व्यवस्था, र केबल व्यास दायरा प्रमाणित गर्नुहोस्। प्रतिस्थापन परियोजनाहरूको लागि, उत्पादनको नाममा मात्र भर पर्नुको सट्टा अवस्थित कनेक्टरको रेखाचित्र र सम्पर्क व्यवस्था तुलना गर्नुहोस्।
अपरेटिङ तापक्रम, आर्द्रता, कम्पन, मेकानिकल झटका, जंग एक्सपोजर, र प्रवेश सुरक्षा समीक्षा गर्नुहोस्। अभिप्रेत वातावरणको लागि उपयुक्त सुरक्षा स्तर चयन गर्नुहोस् र सुनिश्चित गर्नुहोस् कि पूर्ण जडान जडान आवश्यकता पूरा गर्दछ।
निम्न तालिकाले नयाँ उपकरण डिजाइनको लागि B शृङ्खला कनेक्टरको मूल्याङ्कन गर्दा विचार गर्नुपर्ने मुख्य कारकहरूको सारांश दिन्छ।
| चयन कारक | के जाँच गर्ने | किन यो महत्त्वपूर्ण छ |
|---|---|---|
| सम्पर्क संख्या | विद्युतीय सम्पर्कहरूको संख्या र व्यवस्था | जडानकर्ताले आवश्यक सर्किटहरूलाई समर्थन गर्दछ भन्ने सुनिश्चित गर्दछ |
| विद्युत मूल्याङ्कन | रेटेड वर्तमान, काम भोल्टेज, र सम्पर्क विशिष्टताहरू | विद्युतीय ओभरस्ट्रेस र अनुपयुक्त सञ्चालन अवस्थाहरू रोक्न मद्दत गर्दछ |
| समाप्ति प्रकार | सोल्डर, क्रिम्प, वा पीसीबी कन्फिगरेसन | तारिङ विधि, उपकरण, र विधानसभा आवश्यकताहरू निर्धारण गर्दछ |
| कनेक्टर अभिमुखीकरण | सीधा वा कोण निर्माण, जहाँ उपलब्ध छ | केबल रूटिङ र स्थापना ठाउँ समायोजन गर्न मद्दत गर्छ |
| लक र पङ्क्तिबद्धता | मिल्दो मिलन भागहरू र कुञ्जी व्यवस्था | गलत मिलन र अनपेक्षित विच्छेदन जोखिमहरू कम गर्दछ |
| पर्यावरण संरक्षण | आईपी मूल्याङ्कन, तापक्रम, आर्द्रता, कम्पन, र जंग अवस्था | इच्छित वातावरणमा विश्वसनीय सञ्चालन समर्थन गर्दछ |
| सेवा आवश्यकताहरू | अपेक्षित मिलन आवृत्ति र मर्मत पहुँच | कनेक्टर अपरेटिङ कार्यप्रवाह अनुरूप छ कि छैन भनेर निर्धारण गर्न मद्दत गर्दछ |
यो तालिका चयन चेकलिस्ट हो, आधिकारिक उत्पादन डाटाशीटको विकल्प होइन। सही भाग नम्बरको लागि हालको प्राविधिक कागजातहरू विरुद्ध प्रत्येक महत्वपूर्ण मान पुष्टि गर्नुहोस्।
सही स्थापनाले उपकरणको सेवा जीवन भर कनेक्टर कार्यसम्पादन सुरक्षित गर्न मद्दत गर्दछ। राम्रोसँग डिजाइन गरिएको कनेक्टर पनि समयअघि नै असफल हुन सक्छ यदि यो गलत रूपमा भेला भयो वा यसको मूल्याङ्कन सीमा बाहिरको अवस्थाहरूमा पर्दाफास भयो।
सफाई विधिहरू र स्नेहकहरू, यदि कुनै अनुमति छ भने, निर्माताको निर्देशनहरू पालना गर्नुपर्छ। अनुमोदित रसायन वा घर्षण उपकरणहरूले सम्पर्क प्लेटिङ, इन्सुलेशन, वा सील अवयवहरूलाई क्षति पुर्याउन सक्छ।
OEM परियोजनाहरू र दोहोर्याइएको उत्पादन आदेशहरूको लागि, कनेक्टरको गुणस्तर मात्र सामान्य दावीहरूको सट्टा दस्तावेज आवश्यकताहरू मार्फत मूल्याङ्कन गरिनु पर्छ। एक संरचित मूल्याङ्कनले खरिद टोलीहरूलाई आपूर्तिकर्ताहरू तुलना गर्न र एकीकरण जोखिमहरू कम गर्न मद्दत गर्न सक्छ।
कनेक्टर अनुमोदन गर्नु अघि, निम्न बिन्दुहरू विचार गर्नुहोस्:
रियुनियनको बी श्रृंखला उत्पादन पृष्ठले उत्पादन मूल्याङ्कनको लागि सुरूवात बिन्दु प्रदान गर्दछ। महत्वपूर्ण डिजाइन निर्णयहरूको लागि, खरीददारहरूले हालको मोडेल-विशिष्ट विशिष्टताहरू प्राप्त गर्नुपर्दछ र प्रस्तावित कन्फिगरेसनले उनीहरूको आवश्यकताहरू पूरा गर्दछ भनेर पुष्टि गर्नुपर्छ।
यसको मुख्य फाइदा पुश-पुल सेल्फ-लकिङ अपरेशन र मेटल गोलाकार कनेक्टर संरचनाको संयोजन हो। यो डिजाइनले मिल्दो उपकरणहरूमा सुरक्षित जडानहरूलाई समर्थन गर्दा बारम्बार मिलन र विच्छेदनलाई सरल बनाउन सक्छ।
चयन गरिएको मोडेलमा निर्भर गर्दै, विकल्पहरूमा सोल्डर, क्रिम्प र PCB सम्पर्कहरू समावेश हुन सक्छन्। खरीददारहरूले सही भाग नम्बरको लागि उपलब्ध समाप्ति शैली र विधानसभा आवश्यकताहरू पुष्टि गर्नुपर्छ।
यो उपयुक्त मेडिकल र डायग्नोस्टिक उपकरणहरूको लागि उपयुक्त हुन सक्छ जब यसको विद्युतीय, मेकानिकल, सफाई, र वातावरणीय आवश्यकताहरू अनुप्रयोगसँग मेल खान्छ। पूर्ण उपकरण निर्माताले प्रयोग गर्नु अघि सबै सान्दर्भिक नियामक र सुरक्षा आवश्यकताहरू प्रमाणित गर्नुपर्छ।
न। कनेक्टर डिजाइन र कन्फिगरेसन अनुसार वातावरणीय सुरक्षा फरक हुन्छ। खरिदकर्ताहरूले भनिएको आईपी मूल्याङ्कन जाँच गर्नुपर्छ र यो म्याटेड असेंबली, अनम्याटेड कनेक्टर, वा अन्य निर्दिष्ट सर्तहरूमा लागू हुन्छ कि छैन। धातुको आवासले मात्र वाटरप्रूफ सुरक्षा प्रदान गर्छ भनी नसोच्नुहोस्।
आवश्यक सम्पर्क गणना, विद्युतीय मूल्याङ्कन, प्लग र रिसेप्टेकल प्रकारहरू, समाप्ति विधि, केबल आयामहरू, माउन्टिङ आवश्यकताहरू, सञ्चालन वातावरण, र अनुमानित अर्डर मात्रा प्रदान गर्नुहोस्। अवस्थित भाग नम्बर, रेखाचित्र, वा नमूनाले पनि आपूर्तिकर्तालाई अनुकूलता मूल्याङ्कन गर्न मद्दत गर्न सक्छ।
A B शृङ्खला मेटल पुश-पुल कनेक्टर सुविधाजनक जडान ह्यान्डलिंग, सुरक्षित सेल्फ-लेचिङ, र कम्प्याक्ट गोलाकार विद्युतीय इन्टरफेस आवश्यक पर्ने उपकरणहरूको लागि व्यावहारिक विकल्प हुन सक्छ। सही कन्फिगरेसन सम्पर्क गणना, वर्तमान र भोल्टेज मूल्याङ्कन, समाप्ति विधि, मेकानिकल अनुकूलता, र वातावरणीय आवश्यकताहरूमा निर्भर गर्दछ। विस्तृत विनिर्देशहरू जाँच गरेर र इच्छित उपकरण भित्र जडानकर्ता प्रमाणित गरेर, इन्जिनियरहरू र खरिद टोलीहरूले थप विश्वस्त सोर्सिङ निर्णयहरू गर्न सक्छन्। उपलब्ध उत्पादन जानकारी समीक्षा गर्न पुनर्मिलनबाट B श्रृंखला धातु पुश-पुल कनेक्टर अन्वेषण गर्नुहोस्। यदि तपाइँ नयाँ डिजाइनको योजना गर्दै हुनुहुन्छ भने, अवस्थित कनेक्टर प्रतिस्थापन गर्दै, वा भोल्युम उत्पादनको लागि कम्पोनेन्टहरू सोर्सिङ गर्दै हुनुहुन्छ,हामीलाई सम्पर्क गर्नुहोस्तपाईंको प्राविधिक आवश्यकताहरू छलफल गर्न, उपयुक्त कन्फिगरेसनहरू पुष्टि गर्न, र तपाईंको आवेदनको लागि उत्पादन विवरणहरू अनुरोध गर्न।
-
