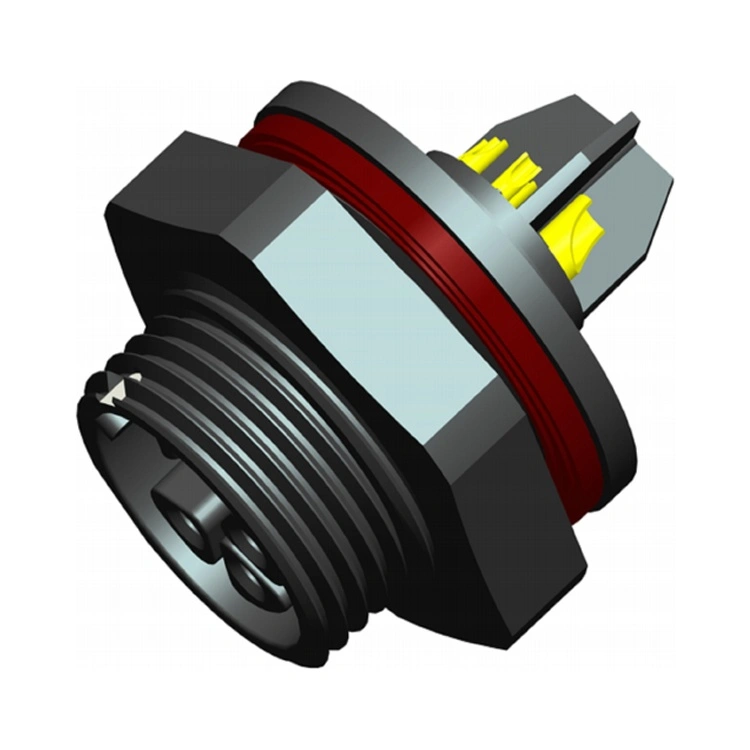

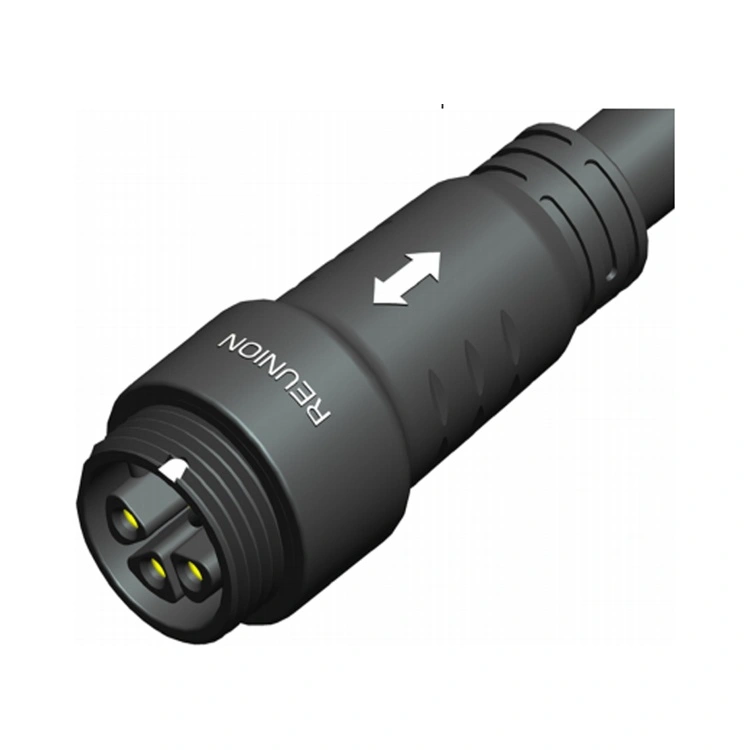

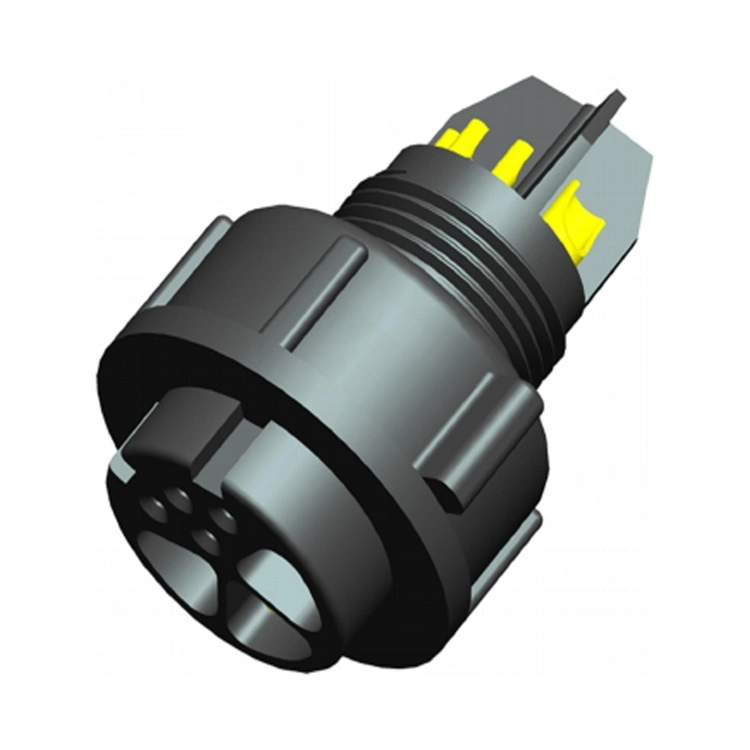

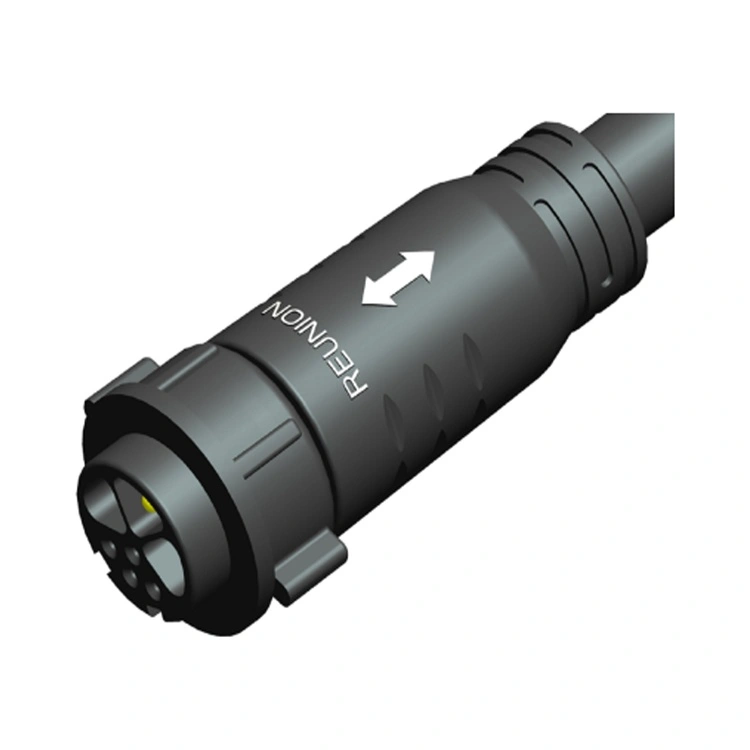

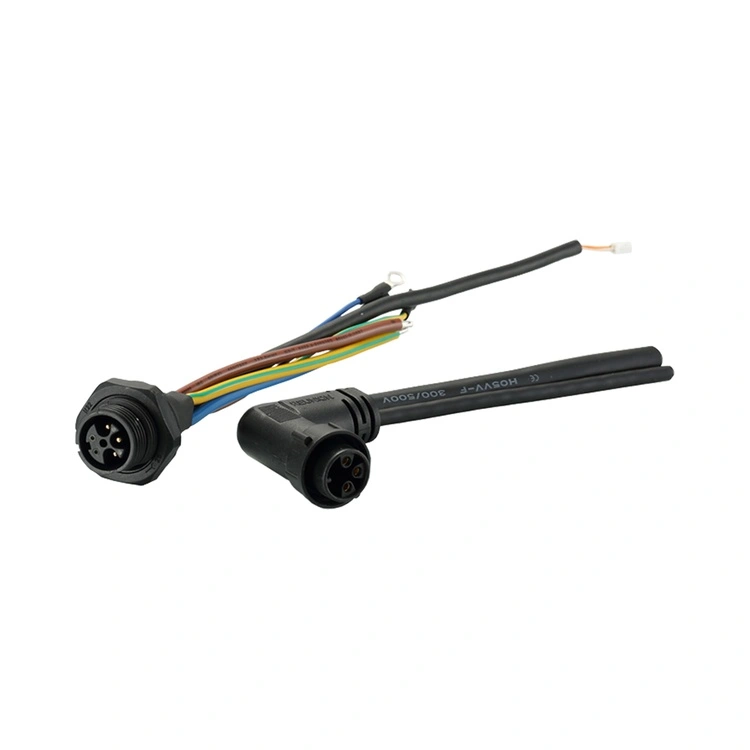

एम सिरिज पावर र सिग्नल हाइब्रिड कनेक्टर एउटै, कम्प्याक्ट हाउसिङमा पावर र डाटा ट्रान्समिशन दुवै आवश्यक पर्ने एप्लिकेसनहरूको लागि रियुनियनको एकीकृत इन्टरकनेक्ट समाधान हो। यो कनेक्टरले M-श्रृङ्खलाको बलियो वातावरणीय सील र थ्रेडेड लकिङ मेकानिजमलाई हाइब्रिड पावर-सिग्नल कन्ट्याक्ट कन्फिगरेसनहरूसँग जोड्दछ — छुट्टै पावर र सिग्नल केबलहरूको आवश्यकतालाई हटाउँदै।
पावर सम्पर्कहरू 14 AWG सम्मको तार गेजहरूसँग सुरक्षित, कम-प्रतिरोधी जडानहरूका लागि डिजाइन गरिएको छ, जबकि सिग्नल सम्पर्कहरू शिल्ड गरिएको छ र क्रसस्टकलाई न्यूनतम गर्नको लागि राखिएको छ। रियुनियनले M शृङ्खलालाई ठाडो एकीकृत प्रक्रिया मार्फत निर्माण गर्छ—स्वचालित असेम्बली र १००% विद्युतीय परीक्षण मार्फत सटीक मेसिनिङबाट। कम्प्याक्ट औद्योगिक उपकरण, रोबोटिक्स, वा स्वचालित प्रणालीहरू डिजाइन गर्ने इन्जिनियरहरूका लागि, यो कनेक्टरले भरपर्दो, प्रभावकारी समाधान प्रदान गर्दछ जसले तारहरूको जटिलता र प्यानल स्पेस आवश्यकताहरू कम गर्दछ।
| सुविधा | लाभ |
| एक कनेक्टरमा पावर र सिग्नल | एकल इन्टरफेसमा पावर डेलिभरी (22A सम्म) र सिग्नल ट्रान्समिसनलाई जोड्छ — प्यानल स्पेस, केबल गणना, र स्थापना समय घटाउँछ। |
| IP67 पर्यावरण सील | धुलो-टाइट र अस्थायी विसर्जन विरुद्ध सुरक्षित - औद्योगिक, धुने, र बाहिरी वातावरणको लागि भरपर्दो। |
| थ्रेडेड लकिङ मेकानिज्म | कम्पन-प्रतिरोधी मिलन - उच्च-कम्पन अनुप्रयोगहरूमा आकस्मिक विच्छेदन रोक्छ। |
| बहु पावर-सिग्नल कन्फिगरेसनहरू | 1M श्रृंखला 2+4Pin, 7Pin र 9Pin 2M शृङ्खला 3+2, 3+4Pin, र 9Pin—विभिन्न पावर र सिग्नल आवश्यकताहरूमा अनुकूल हुन्छ। |
| गोल्ड प्लेटेड सम्पर्कहरू | कम सम्पर्क प्रतिरोध र क्षरण सुरक्षा - सयौं मिलन चक्रहरूमा प्रदर्शन कायम राख्छ। |
| -40°C देखि +105°C सञ्चालन | फराकिलो तापमान दायराले चरम औद्योगिक र बाहिरी अवस्थाहरू समेट्छ। |
| लचिलो समाप्ति विकल्प | सोल्डर, डिप-सोल्डर, र PCB-विभिन्न असेंबली विधिहरूमा अनुकूल हुन्छ। |
| प्यारामिटर | 1M श्रृंखला | 2M श्रृंखला |
| सम्पर्क कन्फिगरेसनहरू | २+४ पिन, ७ पिन, ८ पिन | ३+२पिन, ३+४पिन, ९पिन |
| पावर करेन्ट | 12A | 22A |
| पावर भोल्टेज | 250V | 800V |
| सिग्नल वर्तमान | ६ ए | ९ए |
| सिग्नल भोल्टेज | 50V AC/DC सम्म | |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ | ≥2000MΩ |
| मिलन चक्रहरू | ≥1000 पटक | ≥1000 पटक |
| सञ्चालन तापमान | -40°C ~ +105°C | -40°C ~ +105°C |
| संरक्षण मूल्याङ्कन | IP67 (मेटेड अवस्था) | IP67 (मेटेड अवस्था) |
| आवास सामग्री | PA6 | PA6 |
| सम्पर्क सामग्री | सुनको प्लेटिङ संग तामा मिश्र धातु | सुनको प्लेटिङ संग तामा मिश्र धातु |
M शृङ्खला पावर र सिग्नल हाइब्रिड कनेक्टर सबै उद्योगहरूमा तैनात गरिएको छ जहाँ संयुक्त पावर-सिग्नल जडानले उपकरण डिजाइनलाई सरल बनाउँछ र स्थापना जटिलता कम गर्छ।
रोबोटिक्स – मोटर पावर + एन्कोडर प्रतिक्रिया, टुलिङ पावरको अन्त्य + सेन्सर संकेतहरू।
औद्योगिक स्वचालन – एक्चुएटर पावर + स्थिति प्रतिक्रिया, भल्भ नियन्त्रण + स्थिति निगरानी।
चिकित्सा उपकरणहरू – पम्प शक्ति + प्रवाह सेन्सर संकेत, निदान उपकरण शक्ति + डाटा।
एलईडी प्रकाश – उच्च-शक्ति एलईडी ड्राइभरहरू + DALI/DMX नियन्त्रण संकेतहरू।
औद्योगिक सेन्सर – सेन्सर पावर + IO-Link संचार।
अटोमोटिभ निर्माण – असेंबली लाइन उपकरण शक्ति + नियन्त्रण संकेतहरू।
नवीकरणीय ऊर्जा – सौर्य ट्र्याकर पावर + स्थिति प्रतिक्रिया।
| प्रमाणीकरण | स्कोप |
| ISO 9001: 2015 | गुणस्तर व्यवस्थापन - डिजाइन, उत्पादन, र बिक्री पछि सेवा। |
| ISO 14001: 2015 | वातावरणीय व्यवस्थापन - प्रमाणित फोहोर घटाउने र दिगो अभ्यासहरू। |
| ISO 13485:2016 | चिकित्सा उपकरण गुणस्तर व्यवस्थापन-निदान वा निगरानी उपकरणमा प्रयोग M श्रृंखला लागि लागू। |
| UL मान्यता प्राप्त | उत्तर अमेरिकी बजारहरूको लागि कम्पोनेन्ट-स्तर सुरक्षा प्रमाणीकरण। |
| RoHS | खतरनाक पदार्थहरूको प्रतिबन्ध - EU निर्देशनको अनुपालन। |
रियुनियनको M श्रृंखला उत्पादन लाइन कडा प्रक्रिया नियन्त्रण अन्तर्गत सञ्चालन हुन्छ। IP67 सील वास्तविक इमर्सन परीक्षण मार्फत प्रत्येक उत्पादन ब्याचमा प्रमाणित हुन्छ। परीक्षण रेकर्डहरू, सामग्री प्रमाणपत्रहरू, र निरीक्षण रिपोर्टहरू प्रत्येक ब्याचको लागि राखिन्छन्।
दुबै कनेक्टरहरूले एकल इन्टरफेसमा पावर र सिग्नल जोड्छन्, तर तिनीहरूले विभिन्न अनुप्रयोग आवश्यकताहरू पूरा गर्छन्:
| पक्ष | M श्रृंखला हाइब्रिड | X श्रृंखला हाइब्रिड |
| ताला लगाउने संयन्त्र | थ्रेडेड लक प्रणाली | द्रुत रोटेशन लक प्रणाली |
| सील | IP67 (मानक) | IP67 (मानक) |
| पावर रेटिंग | 22A सम्म | 30A सम्म |
| शेल आकार | 1M, 2M श्रृंखला | 1X, 3X श्रृंखला |
| प्राथमिक आवेदन | औद्योगिक, रोबोटिक्स, एलईडी प्रकाश, | परीक्षण उपकरण, रोबोटिक्स, ब्याट्री, ऊर्जा, एलईडी डिस्प्ले |
