कसरी M12 श्रृंखला औद्योगिक कनेक्टरले आधुनिक स्वचालन प्रणालीहरूमा विश्वसनीयता सुधार गर्न सक्छ

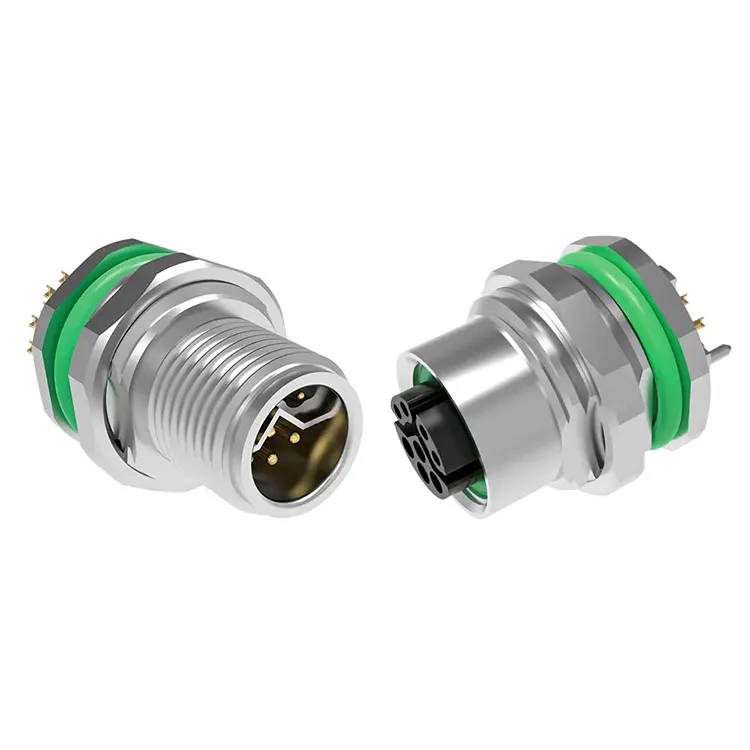

पुनर्मिलनप्रदान गर्दछM12 श्रृंखला औद्योगिक कनेक्टरकारखाना स्वचालन, सेन्सर, एक्चुएटर, फिल्डबस प्रणाली, औद्योगिक इथरनेट, र पावर वितरणको लागि बहुमुखी इन्टरकनेक्ट समाधानको रूपमा। 2-17 पिन कन्फिगरेसनहरू, धेरै कोडिङ विकल्पहरू, IP67 सुरक्षा, र शिल्डिङ र केबल एसेम्बलीहरूका लागि विकल्पहरू सहित, कनेक्टर परिवारलाई औद्योगिक वातावरणको मागको लागि डिजाइन गरिएको छ जहाँ स्थिर विद्युतीय र मेकानिकल जडानहरू आवश्यक छन्।

एक M12 कनेक्टर एक कम्प्याक्ट गोलाकार कनेक्टर भन्दा बढी छ। यसको मानकीकृत थ्रेडेड इन्टरफेस, कोडिङ प्रणाली, वातावरणीय सील, र व्यापक विद्युतीय कन्फिगरेसनहरूले यसलाई आधुनिक स्वचालन उपकरणहरूको लागि महत्त्वपूर्ण जडान प्रविधि बनाउँछ। M12 श्रृंखलाले सेन्सरहरू र IO-Link उपकरणहरूदेखि PROFIBUS, DeviceNet, CANopen, औद्योगिक इथरनेट, सर्वो प्रणालीहरू, र DC पावर वितरण सम्मका अनुप्रयोगहरूलाई समर्थन गर्न सक्छ। यस गाइडले M12 औद्योगिक कनेक्टर छनोट गर्दा इन्जिनियरहरू र खरिद टोलीहरूले मूल्याङ्कन गर्नुपर्छ भन्ने मुख्य विनिर्देशहरू, कोडिङ विकल्पहरू, अनुप्रयोग परिदृश्यहरू, चयन कारकहरू, र गुणस्तर विचारहरू बताउँछ।

सामग्रीको तालिका

किन M12 कनेक्टर व्यापक रूपमा औद्योगिक स्वचालनमा प्रयोग गरिन्छ?

M12 औद्योगिक कनेक्टरको मुख्य विशिष्टताहरू के हुन्?

M12 कोडिङ विकल्पहरू कसरी फरक हुन्छन्?

M12 औद्योगिक कनेक्टरहरू सामान्यतया प्रयोग गरिन्छ?

तपाईंले सही M12 कनेक्टर कसरी चयन गर्नुपर्छ?

कुन गुणस्तर कारकहरू खरीददारहरूले जाँच गर्नुपर्छ?

M12 औद्योगिक जडानकर्ताहरूको बारेमा प्रायः सोधिने प्रश्नहरू

किन M12 कनेक्टर व्यापक रूपमा औद्योगिक स्वचालनमा प्रयोग गरिन्छ?

औद्योगिक उपकरणहरूलाई जडानहरू चाहिन्छ जुन कम्पन, नमी, तापमान परिवर्तनहरू, धुलो, र बारम्बार मर्मतको बावजुद स्थिर रहन्छ। M12 ढाँचाले यी आवश्यकताहरूलाई कम्प्याक्ट गोलाकार डिजाइन र थ्रेडेड युग्मन संयन्त्रको साथ सम्बोधन गर्दछ।

स्वचालन ईन्जिनियरहरूको लागि, यसको मुख्य फाइदाहरू मध्ये एक लचिलोपन हो। विभिन्न M12 कोडिङ कन्फिगरेसनहरू विभिन्न विद्युतीय र सञ्चार प्रकार्यहरूका लागि डिजाइन गरिएका छन्, जसले असंगत जडानहरूलाई रोक्न मद्दत गर्दछ। यसकारण कनेक्टरलाई सेन्सर, एक्ट्युएटरहरू, कन्ट्रोल क्याबिनेटहरू, फिल्ड उपकरणहरू, मोटरहरू, इथरनेट नेटवर्कहरू, र अन्य औद्योगिक उपकरणहरूमा एकीकृत गर्न सकिन्छ।

पुनर्मिलन को उत्पादन विशिष्टताहरूले यसको M12 श्रृंखला प्रासंगिक DIN EN 61076-2-101/109/111 मापदण्डहरू अनुसार डिजाइन गरिएको हो र मेल गर्दा IP67 सुरक्षा प्राप्त गर्न सक्छ भनी संकेत गर्दछ। उत्पादन दायराले विभिन्न विद्युत चुम्बकीय अनुकूलता आवश्यकताहरूसँग अनुप्रयोगहरूका लागि विकल्पहरू प्रदान गर्दै, ढाल र असुरक्षित कन्फिगरेसनहरू पनि समावेश गर्दछ।

औद्योगिक प्रयोगकर्ताहरूका लागि, मानकीकृत आयामहरू, कोडिङ विकल्पहरू, वातावरणीय सुरक्षा, र अनुप्रयोग लचिलोपनको यो संयोजनले तारिङ डिजाइन र मर्मतसम्भारलाई सरल बनाउन सक्छ।

M12 औद्योगिक कनेक्टरको मुख्य विशिष्टताहरू के हुन्?

केवल यसको भौतिक आकारमा आधारित जडानकर्ता छनौट गर्दा अनुपयुक्त जडान हुन सक्छ। विद्युतीय मूल्याङ्कन, कोडिङ, पिन काउन्ट, शिल्डिङ, वातावरण संरक्षण, र समाप्ति विधि सबै खरिद गर्नुअघि विचार गर्नुपर्छ।

सही मूल्याङ्कन सधैं चयन गरिएको कोडिङ र कन्फिगरेसनमा निर्भर गर्दछ। उदाहरणका लागि, निर्माताको प्रकाशित विनिर्देशहरूले S-code र L-code संस्करणहरूको लागि धेरै सिग्नल-उन्मुख कन्फिगरेसनहरूको तुलनामा उच्च वर्तमान क्षमताहरू सूचीबद्ध गर्दछ। तसर्थ, जडानकर्ता कोडलाई माध्यमिक विवरणको रूपमा व्यवहार गर्नुको सट्टा विद्युतीय आवश्यकताहरूसँग सँगै चयन गर्नुपर्छ।

M12 कोडिङ विकल्पहरू कसरी फरक हुन्छन्?

M12 कोडिङ एक औद्योगिक कनेक्टर चयन गर्दा सबैभन्दा महत्त्वपूर्ण कारकहरू मध्ये एक हो। बिभिन्न कुञ्जी प्रबन्धहरू बिभिन्न बिजुली वा संचार कार्यहरूको लागि अभिप्रेरित छन्।

• A-कोड:सामान्यतया सेन्सरहरू, actuators, IO-Link उपकरणहरू, र DC सिग्नल अनुप्रयोगहरूको लागि प्रयोग गरिन्छ। कन्फिगरेसनहरू 2 देखि 17 पिनहरू सम्म हुन सक्छन्।
• B-कोड:सामान्यतया PROFIBUS, DeviceNet, र अन्य फिल्डबस अनुप्रयोगहरूसँग सम्बन्धित।
• C-कोड:AC पावर अनुप्रयोगहरूको लागि डिजाइन गरिएको र धेरै पिन कन्फिगरेसनहरूमा उपलब्ध छ।
• D-कोड:100 Mbps नेटवर्क जडानहरू जस्ता औद्योगिक इथरनेट अनुप्रयोगहरूको लागि प्रयोग गरिन्छ।
• X-कोड:उच्च-गति इथरनेट अनुप्रयोगहरूको लागि डिजाइन गरिएको र सामान्यतया 8-पिन कन्फिगरेसन प्रयोग गर्दछ।
• S-कोड:उच्च-वर्तमान एसी पावर र सर्वो-सम्बन्धित अनुप्रयोगहरूको लागि अभिप्रेरित।
• L-कोड:DC पावर वितरण र उच्च-वर्तमान आवश्यकताहरूको लागि डिजाइन गरिएको।

कोडिङ प्रणालीले असंगत सर्किटहरू जडान गर्ने सम्भावनालाई कम गर्न मद्दत गर्छ। इन्जिनियरहरूले कम्पोनेन्टलाई अन्तिम रूप दिनु अघि उपकरण निर्माताद्वारा निर्दिष्ट कनेक्टर कोड, पिन व्यवस्था, भोल्टेज, वर्तमान, र मिलन इन्टरफेस पुष्टि गर्नुपर्छ।

M12 औद्योगिक कनेक्टरहरू सामान्यतया प्रयोग गरिन्छ?

कम्प्याक्ट फारम कारक र M12 कनेक्टरहरूको वातावरणीय सुरक्षाले तिनीहरूलाई धेरै औद्योगिक जडान बिन्दुहरूको लागि उपयुक्त बनाउँछ।

कारखाना स्वचालन

M12 कनेक्टरहरू प्राय: निकटता सेन्सरहरू, फोटोइलेक्ट्रिक सेन्सरहरू, एक्चुएटरहरू, I/O मोड्युलहरू, र नियन्त्रण उपकरणहरू जडान गर्न प्रयोग गरिन्छ। तिनीहरूको मानकीकृत इन्टरफेसले मेसिनको तार र मर्मतसम्भारलाई सरल बनाउन सक्छ।

औद्योगिक इथरनेट

डी-कोड र एक्स-कोड कन्फिगरेसनहरू औद्योगिक नेटवर्क जडानहरूको लागि प्रयोग गर्न सकिन्छ। स्वचालित उत्पादन लाइनहरूमा, फिल्ड उपकरणहरू, नियन्त्रकहरू, स्विचहरू, र अन्य नेटवर्क उपकरणहरू बीच सञ्चारको लागि भरपर्दो इथरनेट जडानहरू महत्त्वपूर्ण छन्।

रोबोटिक्स र गति प्रणाली

रोबोटिक उपकरणहरूले कम्पन र दोहोर्याइएको आन्दोलनमा कनेक्टरहरूलाई उजागर गर्न सक्छ। थ्रेडेड युग्मन प्रणालीले सामान्य अपरेटिङ सर्तहरूमा आकस्मिक ढिलो प्रतिरोध गर्न डिजाइन गरिएको मेकानिकल जडान प्रदान गर्दछ।

बाहिरी र वाशडाउन उपकरण

IP67 रेटिङको साथ ठीकसँग मिलाउँदा, उपयुक्त M12 कन्फिगरेसनहरू वातावरणमा प्रयोग गर्न सकिन्छ जहाँ उपकरणहरूले पानी, धुलो, वा नियमित सफाई प्रक्रियाहरू सामना गर्न सक्छन्। सही स्थापना र सील निर्दिष्ट सुरक्षा स्तर प्राप्त गर्न आवश्यक रहन्छ।

पावर वितरण

S-code र L-code विकल्पहरूले M12 प्लेटफर्मलाई कम-शक्ति संकेतहरू भन्दा बाहिर विस्तार गर्दछ। चयन गरिएको कन्फिगरेसनमा निर्भर गर्दै, श्रृंखलाले औद्योगिक उपकरणहरूको लागि उच्च-वर्तमान AC वा DC पावर जडानहरूलाई समर्थन गर्न सक्छ।

तपाईंले सही M12 कनेक्टर कसरी चयन गर्नुपर्छ?

एक व्यवस्थित चयन प्रक्रियाले अनुकूलता समस्याहरू र अनावश्यक प्रतिस्थापन लागतहरूबाट बच्न मद्दत गर्न सक्छ। अर्डर राख्नु अघि, निम्न कारकहरू मूल्याङ्कन गर्नुहोस्:

1. आवेदन पहिचान गर्नुहोस्:जडान सेन्सर, डाटा संचार, पावर, मोटर्स, वा मिश्रित कार्यहरूको लागि हो कि भनेर निर्धारण गर्नुहोस्।
2. कोडिङ पुष्टि गर्नुहोस्:A, B, C, D, X, S, L, वा उपकरण इन्टरफेसमा आधारित अर्को लागू कन्फिगरेसन चयन गर्नुहोस्।
3. पिन आवश्यकताहरू जाँच गर्नुहोस्:निश्चित गर्नुहोस् कि सम्पर्कहरूको संख्या सबै आवश्यक पावर र सिग्नल सर्किटहरूको लागि पर्याप्त छ।
4. विद्युतीय मूल्याङ्कनहरू प्रमाणित गर्नुहोस्:वास्तविक प्रणाली आवश्यकताहरूसँग कनेक्टरको भोल्टेज र हालको मूल्याङ्कनहरू तुलना गर्नुहोस्।
5. वातावरणीय अवस्थाहरूको मूल्यांकन गर्नुहोस्:पानी, धुलो, रसायन, कम्पन, तापक्रम, र बाहिरी एक्सपोजरलाई विचार गर्नुहोस्।
6. सुरक्षा आवश्यकताहरू निर्धारण गर्नुहोस्:शिल्डेड संस्करणहरू विचार गर्न सकिन्छ जहाँ विद्युत चुम्बकीय हस्तक्षेपले संकेत अखण्डतालाई असर गर्न सक्छ।
7. समाप्ति चयन गर्नुहोस्:उपकरण संरचनामा निर्भर गर्दै, विकल्पहरूमा सोल्डर, डिप-सोल्डर, क्रिम्प, वा फ्लाइङ-लीड समाप्तिहरू समावेश हुन सक्छन्।
8. केबल आवश्यकताहरू पुष्टि गर्नुहोस्:केबल सामग्री, लम्बाइ, लचिलोपन, झुकाउने त्रिज्या, र कनेक्टर अभिविन्यास स्थापना वातावरणसँग मेल खानुपर्छ।

बहु ​​कनेक्टर प्रकारहरू समावेश गर्ने परियोजनाहरूका लागि, यो उपकरण, कनेक्टर कोड, पिन काउन्ट, विद्युतीय प्रकार्य, केबल विशिष्टता, र मिलन इन्टरफेस देखाउने जडान तालिका तयार गर्न पनि उपयोगी छ। यसले खरीद र उत्पादन टोलीहरूको लागि व्यावहारिक सन्दर्भ प्रदान गर्दछ।

कुन गुणस्तर कारकहरू खरीददारहरूले जाँच गर्नुपर्छ?

औद्योगिक कनेक्टरको गुणस्तर दीर्घकालीन जडान स्थिरतासँग नजिकबाट सम्बन्धित छ। सम्पर्क सामग्री, प्लेटिङ, सील, एसेम्बली स्थिरता, र विद्युतीय निरीक्षणमा महत्त्वपूर्ण भिन्नता हुँदा उत्पादन बाह्य रूपमा समान देखिन सक्छ।

रियुनियनले बताउँछ कि यसको M12 श्रृंखलाले सुनको प्लेटिङ, PA66 इन्सुलेटरहरू, र 3mΩ भन्दा बढीको भनिएको सम्पर्क प्रतिरोधको साथ ब्रास सम्पर्कहरू प्रयोग गर्दछ। निर्माताले प्रत्येक एकाइ र ब्याच-स्तर IP67 विसर्जन प्रमाणीकरणको लागि 100% विद्युतीय परीक्षणको पनि वर्णन गर्दछ। यसको प्रकाशित गुणस्तर जानकारीले ISO 9001: 2015, ISO 14001: 2015, ISO 13485: 2016, र RoHS अनुपालनलाई यसको गुणस्तर र अनुपालन ढाँचा भित्र सूचीबद्ध गर्दछ।

खरीद टोलीहरूका लागि, निम्न गुणस्तर चेकपोइन्टहरू विशेष रूपमा उपयोगी छन्:

• सामाग्री र प्लेटिङ विशिष्टताहरू
• सम्पर्क प्रतिरोध र इन्सुलेशन प्रदर्शन
• आईपी ​​सुरक्षा प्रमाणिकरण
• मेकानिकल मिलन-चक्र आवश्यकताहरू
• जहाँ लागू हुन्छ सुरक्षा प्रदर्शन
• विद्युत परीक्षण प्रक्रियाहरू
• ब्याच ट्रेसिबिलिटी र निरीक्षण कागजात
• केबल विधानसभा र समाप्ति को स्थिरता

यी कारकहरूले एकाइ मूल्य एक्लै भन्दा एक औद्योगिक कनेक्टर मूल्याङ्कन गर्न थप पूर्ण आधार प्रदान गर्दछ। OEM र भोल्युम परियोजनाहरूको लागि, ईन्जिनियरिङ् समर्थन, अनुकूलन क्षमता, उत्पादन ट्रेसबिलिटी, र वितरण स्थिरताले कुल खरीद मूल्यलाई पनि प्रभाव पार्न सक्छ।

M12 औद्योगिक जडानकर्ताहरूको बारेमा प्रायः सोधिने प्रश्नहरू

M12 श्रृंखला औद्योगिक कनेक्टर के हो?

एक M12 श्रृंखला औद्योगिक कनेक्टर एक नाममात्र 12 मिमी थ्रेडेड इन्टरफेस संग एक कम्प्याक्ट गोलाकार कनेक्टर हो। यो व्यापक रूपमा औद्योगिक सेन्सर, actuators, स्वचालन उपकरण, संचार नेटवर्क, र पावर जडान लागि प्रयोग गरिन्छ। विभिन्न कोडिङ र पिन कन्फिगरेसनहरूले एउटै सामान्य कनेक्टर प्लेटफर्मलाई विभिन्न अनुप्रयोगहरू सेवा गर्न अनुमति दिन्छ।

एक M12 कनेक्टर वाटरप्रूफ छ?

उपयुक्त M12 कन्फिगरेसनहरूले IP67 सुरक्षा प्राप्त गर्न सक्छ जब राम्ररी मिलन गर्दछ। यसको मतलब निर्दिष्ट उत्पादनले परिभाषित परीक्षण अवस्थाहरूमा धुलो प्रवेश र अस्थायी पानी विसर्जन विरुद्ध सुरक्षा प्रदान गर्न सक्छ। वास्तविक प्रदर्शन सही मिलन, सील कम्पोनेन्ट, स्थापना, र उत्पादन कन्फिगरेसनमा निर्भर गर्दछ।

A-code र D-code M12 कनेक्टरहरू बीच के भिन्नता छ?

A-code M12 कनेक्टरहरू सामान्यतया सेन्सरहरू, actuators, IO-Link, र सामान्य सिग्नल वा DC अनुप्रयोगहरूका लागि प्रयोग गरिन्छ, जबकि D-code संस्करणहरू मुख्य रूपमा औद्योगिक इथरनेट अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। कोडिङले गलत कनेक्टर प्रकारलाई संयोगवश मिलाउनबाट रोक्छ।

M12 जडानहरूले पावर र डेटा दुवै बोक्न सक्छ?

हो, कन्फिगरेसनमा निर्भर गर्दछ। निश्चित ए-कोड व्यवस्थाहरूले पावर र सिग्नल प्रकार्यहरू संयोजन गर्न सक्छन्, जबकि उच्च शक्ति र छुट्टै डाटा संचार आवश्यक पर्ने अनुप्रयोगहरूले उनीहरूको सम्बन्धित सर्किटहरूको लागि विभिन्न M12 कोडहरू प्रयोग गर्न सक्छन्।

मैले मेरो मेसिनको लागि सही M12 कनेक्टर कसरी छनौट गर्ने?

यन्त्र इन्टरफेसबाट सुरु गर्नुहोस् र आवश्यक कोडिङ, पिन काउन्ट, भोल्टेज, वर्तमान, सञ्चार प्रोटोकल, शिल्डिङ, सुरक्षा मूल्याङ्कन, केबल प्रकार, र समाप्ति विधि पहिचान गर्नुहोस्। यदि कनेक्टर प्रतिस्थापन कम्पोनेन्ट हो भने, मूल भाग नम्बर वा उपकरण रेखाचित्रसँग मिलाउन पनि सिफारिस गरिन्छ।

निष्कर्ष

M12 श्रृंखला औद्योगिक कनेक्टरले आधुनिक स्वचालन प्रणालीहरूको लागि मानकीकृत र अनुकूलनीय जडान समाधान प्रदान गर्दछ। यसको कोडिङ विकल्पहरूको दायरा, पिन कन्फिगरेसनहरू, विद्युतीय मूल्याङ्कनहरू, शिल्डिङ विकल्पहरू, र IP67 सुरक्षाले यसलाई सेन्सरहरू र IO-Link उपकरणहरूदेखि औद्योगिक इथरनेट र उच्च-वर्तमान पावर अनुप्रयोगहरूमा सबै कुरालाई समर्थन गर्न अनुमति दिन्छ। OEMs, प्रणाली एकीकृतकर्ताहरू, र औद्योगिक उपकरण निर्माताहरूका लागि, पूर्ण विद्युतीय र वातावरणीय विशिष्टता अनुसार कनेक्टर चयन गर्नु भरपर्दो क्षेत्र प्रदर्शनको लागि आवश्यक छ। यदि तपाइँलाई तपाइँको अनुप्रयोगको लागि उपयुक्त कन्फिगरेसन, अनुकूलित केबल असेंबली, वा भोल्युम समाधान चयन गर्न मद्दत चाहिन्छ भने,हामीलाई सम्पर्क गर्नुहोस्रियुनियनको इन्जिनियरिङ र उत्पादन टोलीसँग आफ्ना आवश्यकताहरूबारे छलफल गर्न।
