आधुनिक स्वचालन प्रणालीहरू सेन्सरहरू, नियन्त्रकहरू, मेसिनहरू, र सञ्चार नेटवर्कहरू बीचको स्थिर जडानहरूमा निर्भर हुन्छन्।पुनर्मिलनकोM12 श्रृंखला औद्योगिक सेन्सर कनेक्टरमानकीकृत 12 मिमी थ्रेडेड इन्टरफेस, IP67 सुरक्षा, बहु पिन कन्फिगरेसनहरू, र औद्योगिक सेन्सिङ र स्वचालन अनुप्रयोगहरूको लागि भरपर्दो सिग्नल प्रसारण संयोजन गरी यी माग वातावरणहरूको लागि डिजाइन गरिएको हो।
M12 कनेक्टर औद्योगिक सेन्सरहरूको लागि व्यावहारिक जडान मानक भएको छ किनभने यसले कम्प्याक्ट साइज, मेकानिकल सुरक्षा, वातावरणीय सुरक्षा, र विद्युतीय प्रदर्शनलाई सन्तुलनमा राख्छ। निकटता र फोटोइलेक्ट्रिक सेन्सरहरूदेखि लिएर दबाब, तापक्रम, र IO-Link उपकरणहरू सम्मका अनुप्रयोगहरूका लागि, सही M12 कन्फिगरेसन छनोटले प्रणालीको विश्वसनीयतालाई प्रत्यक्ष रूपमा असर गर्न सक्छ। रियुनियनले M12 सेन्सर कनेक्टर समाधानहरू 2- देखि 17-पिन कन्फिगरेसनहरू, A-कोडित विकल्पहरू, शिल्डेड वा अनशिल्डेड डिजाइनहरू, सुनको प्लेटेड ब्रास सम्पर्कहरू, र अनुकूलित केबल एसेम्बलीहरू प्रदान गर्दछ। IP67 संरक्षण, 100% बिजुली परीक्षण, र DIN EN 61076-2-101 अनुपालन संग, कनेक्टर परिवार कारखाना वातावरण, प्याकेजिङ्ग उपकरण, मोटर वाहन इलेक्ट्रोनिक्स, खाद्य प्रशोधन मेसिनरी, र अन्य औद्योगिक स्वचालन प्रणाली को मांग को लागी उपयुक्त छ।
सामग्रीको तालिका
- M12 श्रृंखला औद्योगिक सेन्सर कनेक्टर के हो?
- किन M12 कनेक्टर व्यापक रूपमा औद्योगिक स्वचालनमा प्रयोग गरिन्छ?
- ईन्जिनियरहरूले कुन मुख्य विशेषताहरू खोज्नुपर्छ?
- M12 कनेक्टर प्राविधिक विवरणहरू एक नजरमा
- M12 सेन्सर कनेक्टरहरू सामान्यतया प्रयोग गरिन्छ?
- तपाईंले दायाँ M12 सेन्सर कनेक्टर कसरी चयन गर्नुपर्छ?
- रियुनियनको M12 समाधानलाई व्यावहारिक छनौट के बनाउँछ?
- बारम्बार सोधिने प्रश्नहरू
- निष्कर्ष

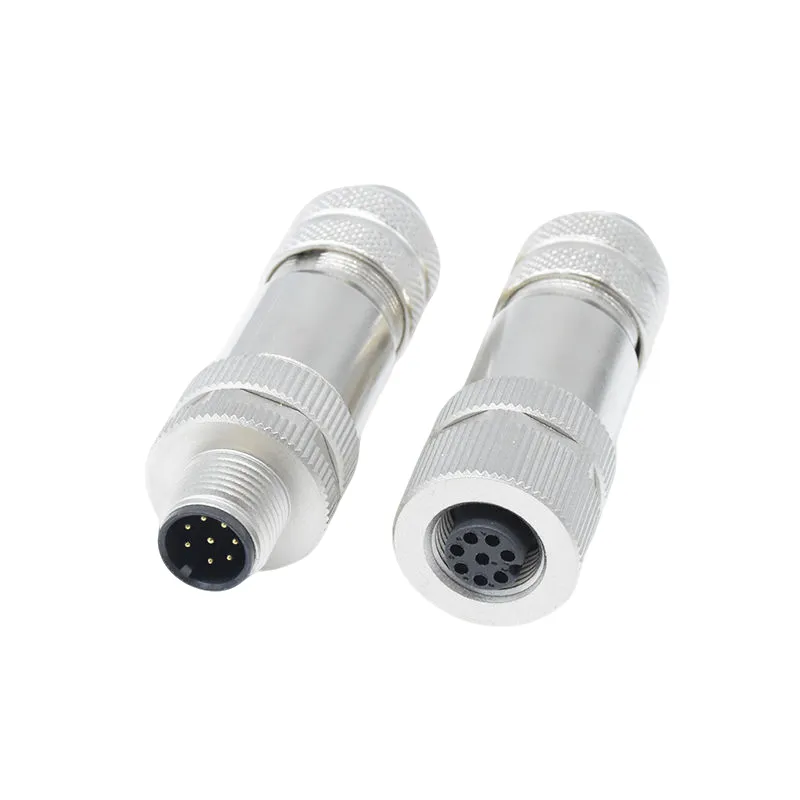

M12 श्रृंखला औद्योगिक सेन्सर कनेक्टर के हो?
एक M12 कनेक्टर एक नाममात्र 12 मिमी इन्टरफेस संग एक कम्प्याक्ट गोलाकार कनेक्टर हो, सामान्यतया औद्योगिक सेन्सर र स्वचालन कम्पोनेन्टहरू जडान गर्न प्रयोग गरिन्छ। यसको थ्रेडेड कपलिंग मेकानिजमले धेरै परम्परागत प्लग-एन्ड-सकेट डिजाइनहरू भन्दा कम्पनमा कम कमजोर हुने सुरक्षित जडान सिर्जना गर्दछ।
दM12 श्रृंखला औद्योगिक सेन्सर कनेक्टरविशेष गरी सेन्सर अनुप्रयोगहरूसँग सम्बन्धित छ किनभने A-कोड गरिएको कन्फिगरेसनले साझा औद्योगिक सेन्सिङ कार्यहरूलाई समर्थन गर्दछ। पिन काउन्ट र बिजुली डिजाइनमा निर्भर गर्दै, M12 जडानले पावर, असक्रिय संकेतहरू, एनालग संकेतहरू, वा डिजिटल संचार प्रसारण गर्न सक्छ।
पुनर्मिलन को M12 श्रृंखला DIN EN 61076-2-101 अनुसार डिजाइन गरिएको छ र 2 देखि 17 पिन सम्म कन्फिगरेसनमा उपलब्ध छ। उत्पादन दायराले शिल्डेड र अनशिल्डेड संस्करणहरू, विभिन्न समाप्ति विधिहरू, र विभिन्न उपकरण लेआउटहरूको लागि केबल असेंबलीहरू पनि समावेश गर्दछ।
किन M12 कनेक्टर व्यापक रूपमा औद्योगिक स्वचालनमा प्रयोग गरिन्छ?
औद्योगिक सेन्सरहरू प्रायः वातावरणमा काम गर्छन् जहाँ कम्पन, धुलो, नमी, तेल, रसायनहरू, र दोहोर्याइएको मेकानिकल आन्दोलन अपरिहार्य हुन्छ। यी सर्तहरूमा प्रयोग गरिने कनेक्टरले विद्युतीय सङ्केत स्थानान्तरण गर्नुभन्दा बढी गर्नुपर्छ।
1. सुरक्षित थ्रेडेड जडान
थ्रेडेड कपलिङ मेकानिजमले गतिशील मेसिनरी, कन्वेयरहरू, रोबोटिक उपकरणहरू, र उत्पादन लाइनहरूमा सेन्सरहरू स्थापना गर्दा स्थिर संभोग कायम राख्न मद्दत गर्दछ। यसले कम्पनको कारणले गर्दा बीच-बीचमा जडान हुने सम्भावनालाई कम गर्छ।
2. कम्प्याक्ट औद्योगिक डिजाइन
12 मिमी फारम कारकले स्थापना स्थान र जडान क्षमता बीचको उपयोगी सन्तुलन प्रदान गर्दछ। इन्जिनियरहरूले सेन्सरहरूलाई तुलनात्मक रूपमा कम्प्याक्ट मेसिन संरचनाहरूमा ठूलो आकारको कनेक्टरहरू प्रयोग नगरी एकीकृत गर्न सक्छन्।
3. वातावरण संरक्षण
IP67 संरक्षणले मेटिएको अवस्थामा जडानलाई धुलो र अस्थायी पानी डुब्नबाट जोगाउन मद्दत गर्दछ। यसले वाशडाउन क्षेत्रहरू, बाहिरी उपकरणहरू, र उच्च-कण उत्पादन वातावरणहरूको लागि उपयुक्त M12 कन्फिगरेसनहरू उपयोगी बनाउँछ।
4. बुद्धिमान सेन्सरहरूको लागि समर्थन
औद्योगिक स्वचालन जोडिएका सेन्सरहरू र वास्तविक-समय निदान तिर बढ्दै गएको छ। एक उपयुक्त 4-पिन M12 कन्फिगरेसनले IO-Link संचारलाई समर्थन गर्न सक्छ, सेन्सर डेटा र निदान जानकारी समान जडान पूर्वाधार मार्फत यात्रा गर्न अनुमति दिन्छ।
ईन्जिनियरहरूले कुन मुख्य विशेषताहरू खोज्नुपर्छ?
प्रत्येक M12 कनेक्टर समान छैन। औद्योगिक सेन्सिङ प्रणालीको लागि कनेक्टर निर्दिष्ट गर्दा, इन्जिनियरहरूले विद्युतीय कार्यसम्पादन, वातावरणीय सुरक्षा, मेकानिकल निर्माण, र इच्छित सेन्सरसँग अनुकूलताको मूल्याङ्कन गर्नुपर्छ।
- ए-कोड गरिएको इन्टरफेस:औद्योगिक सेन्सर अनुप्रयोगहरूको लागि साझा कन्फिगरेसन।
- 2- देखि 17-पिन विकल्पहरू:जडानकर्तालाई सरल र थप जटिल संकेत आवश्यकताहरू समायोजन गर्न अनुमति दिन्छ।
- IP67 सुरक्षा:धेरै माग गर्ने कारखाना र बाहिरी वातावरणको लागि उपयुक्त जब सही रूपमा मिलाइएको छ।
- सुन-प्लेट गरिएको सम्पर्कहरू:सुनको प्लेटिङको साथ पीतल सम्पर्कहरूले कम सम्पर्क प्रतिरोध र जंग प्रतिरोध कायम राख्न मद्दत गर्दछ।
- शिल्ड संस्करणहरू:विद्युत चुम्बकीय हस्तक्षेपले एनालग वा डिजिटल संकेतहरूलाई असर गर्न सक्ने अनुप्रयोगहरूको लागि उपयोगी।
- PUR केबल विकल्पहरू:तेल, काटन तरल पदार्थ, रसायन, वा बारम्बार आन्दोलन समावेश वातावरण लागि उपयुक्त।
- धेरै समाप्ति विधिहरू:सोल्डर, डिप-सोल्डर, क्रिम्प, र फ्लाइङ-लीड कन्फिगरेसनहरूले विभिन्न स्थापना आवश्यकताहरूलाई समर्थन गर्दछ।
स्मार्ट सेन्सिङ एप्लिकेसनहरूका लागि, शिल्डिङ, केबल निर्माण, सम्पर्क गुणस्तर, र सिग्नल अखण्डता विशेष रूपमा महत्त्वपूर्ण हुन्छ। वास्तविक सञ्चालन वातावरण अनुसार यी विशेषताहरू चयन गर्नाले जडान-सम्बन्धित विफलताहरू कम गर्न मद्दत गर्न सक्छ।
M12 कनेक्टर प्राविधिक विवरणहरू एक नजरमा
निम्न विनिर्देशहरूले रियुनियनको A-कोड गरिएको M12 सेन्सर कनेक्टर दायराको प्रतिनिधि विद्युतीय र मेकानिकल प्यारामिटरहरूलाई संक्षेप गर्दछ।
| पिन कन्फिगरेसन | हालको मूल्याङ्कन | भोल्टेज मूल्याङ्कन | तार गेज | सम्पर्क प्रतिरोध |
|---|---|---|---|---|
| २-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| ३-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| ४-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| ५-पिन | 4A | 250V | 22AWG | ≤3mΩ |
| ६-पिन | 2A | ३०V | 24AWG | ≤3mΩ |
| ८-पिन | 2A | ३०V | 24AWG | ≤3mΩ |
| १२-पिन | 1.5A | ३०V | 26AWG | ≤3mΩ |
| 17-पिन | 1.5A | ३०V | 26AWG | ≤3mΩ |
सामान्य विनिर्देशहरूमा -25°C देखि +85°C सम्मको सञ्चालन तापमान दायरा, IP67 संरक्षण मिलाउँदा, कम्तिमा 100 मिलन चक्र, र 48-घण्टा नुन धुवाँ प्रतिरोध समावेश गर्दछ। कनेक्टरले PA66 इन्सुलेशन र गोल्ड प्लेटिङको साथ ब्रास सम्पर्कहरू प्रयोग गर्दछ। सामग्रीहरू RoHS अनुरूप छन्, जबकि उत्पादन एकाइहरू ढुवानी अघि विद्युतीय परीक्षणबाट गुज्र्छन्।
M12 सेन्सर कनेक्टरहरू सामान्यतया प्रयोग गरिन्छ?
कम्प्याक्ट निर्माण, थ्रेडेड लकिङ, वातावरणीय सील, र लचिलो पिन कन्फिगरेसनहरूको संयोजनले M12 जडानलाई स्वचालन अनुप्रयोगहरूको विस्तृत दायराको लागि उपयुक्त बनाउँछ।
कारखाना स्वचालन
निकटता सेन्सरहरू, फोटोइलेक्ट्रिक सेन्सरहरू, सीमा स्विचहरू, र अन्य मेशिन सेन्सरहरूले M12 जडानहरू PLC र नियन्त्रण प्रणालीहरूमा पत्ता लगाउने संकेतहरू सञ्चार गर्न प्रयोग गर्न सक्छन्।
मोटर वाहन निर्माण
अटोमोटिभ उत्पादन लाइनहरूमा प्रायः उच्च स्तरको कम्पन, स्वचालित सामग्री ह्यान्डलिंग, र व्यापक सेन्सर नेटवर्कहरू समावेश हुन्छन्। एक यान्त्रिक रूपमा सुरक्षित कनेक्टरले निरन्तर सञ्चालनमा भरपर्दो जडानहरू कायम राख्न मद्दत गर्न सक्छ।
प्याकेजिङ मेसिनरी
प्याकेजिङ उपकरण उत्पादन, स्थिति, कन्टेनर, र मेशिन राज्य को सही पत्ता लगाउन मा निर्भर गर्दछ। M12 सेन्सर जडानहरूले सेन्सरहरू र स्वचालन नियन्त्रण प्रणालीहरू बीचको तारहरू सरल बनाउन सक्छ।
खाद्य प्रशोधन
वाशडाउन वातावरणलाई उपयुक्त वातावरणीय सुरक्षा भएको कनेक्टरहरू चाहिन्छ। एक IP67-रेट गरिएको M12 जडानलाई विचार गर्न सकिन्छ जहाँ धुलो र नमी प्रतिरोध आवश्यक हुन्छ, पूर्ण स्थापना उपयुक्त रूपमा डिजाइन र मर्मत गरिएको छ।
स्मार्ट निर्माण र IO-Link
IO-Link-सक्षम सेन्सरहरूले परम्परागत सेन्सिङ संकेतहरूको अतिरिक्त प्रक्रिया डेटा र निदान प्रदान गर्न सक्छन्। एक उपयुक्त ढाल गरिएको 4-पिन M12 कन्फिगरेसनले यी जडान गरिएका उपकरणहरूको लागि व्यावहारिक इन्टरफेस प्रदान गर्न सक्छ।
तपाईंले दायाँ M12 सेन्सर कनेक्टर कसरी चयन गर्नुपर्छ?
M12 कनेक्टर छनोट गर्दा सेन्सरको बिजुली र मेकानिकल आवश्यकताहरूबाट मात्रै सबैभन्दा कम लागतको विकल्प चयन गर्नुको सट्टा सुरु गर्नुपर्छ।
- पिन गणना पुष्टि गर्नुहोस्।कति पावर, सिग्नल, संचार, र सहायक जडानहरू आवश्यक छन् निर्धारण गर्नुहोस्।
- भोल्टेज र वर्तमान आवश्यकताहरू जाँच गर्नुहोस्।निश्चित गर्नुहोस् कि चयन गरिएको कन्फिगरेसनले अनुप्रयोगको लागि पर्याप्त विद्युतीय क्षमता प्रदान गर्दछ।
- कोडिङ प्रकार छान्नुहोस्।A-coded M12 कनेक्टरहरू सामान्यतया सेन्सर र actuator अनुप्रयोगहरूसँग सम्बन्धित छन्।
- वातावरणीय अवस्थाहरूको मूल्याङ्कन गर्नुहोस्।पानी, धुलो, तेल, रसायन, तापक्रम, कम्पन, र बाहिरी एक्सपोजरलाई विचार गर्नुहोस्।
- ढाल आवश्यक छ कि छैन निर्धारण गर्नुहोस्।शिल्डेड संस्करणहरू EMI-संवेदनशील एनालग र डिजिटल संचार अनुप्रयोगहरूको लागि लाभदायक हुन सक्छ।
- उपयुक्त केबल चयन गर्नुहोस्।PUR औद्योगिक वातावरणको माग गर्न लाभदायक हुन सक्छ, जबकि PVC कम आक्रामक अनुप्रयोगहरू अनुरूप हुन सक्छ।
- जडानकर्ता अभिमुखीकरण निर्दिष्ट गर्नुहोस्।सीधा र दायाँ-कोण डिजाइनहरूले केबल राउटिंग र उपलब्ध स्थापना ठाउँलाई अनुकूलन गर्न मद्दत गर्न सक्छ।
IO-Link अनुप्रयोगहरूको लागि, 4-pin A-कोड गरिएको कन्फिगरेसन एक सामान्य विकल्प हो। जहाँ केबल चल्छ, विद्युत चुम्बकीय अवस्था, वा मेशिन आन्दोलनको माग छ, केबल निर्माण र ढाल कनेक्टर आफैंसँग मूल्याङ्कन गर्नुपर्छ।
रियुनियनको M12 समाधानलाई व्यावहारिक छनौट के बनाउँछ?
पुनर्मिलनले एकीकृत उत्पादन प्रक्रिया भित्र कनेक्टर निर्माण, केबल प्रशोधन, असेंबली, र विद्युतीय परीक्षणलाई जोड्दछ। यो दृष्टिकोणले महत्वपूर्ण निर्माण चरणहरूमा अधिक नियन्त्रण प्रदान गर्दछ, सटीक मेसिनिङ र चयनात्मक प्लेटिङदेखि इंजेक्शन मोल्डिङ र अन्तिम निरीक्षणसम्म।
कम्पनीको M12 कनेक्टर उत्पादनमा स्वचालित असेम्ब्ली र 100% विद्युतीय प्रमाणीकरण कभर निरन्तरता, इन्सुलेशन प्रतिरोध, र डाइलेक्ट्रिक प्रतिरोध समावेश छ। ब्याच वातावरणीय परीक्षण पनि IP67 सील र नुन धुंध प्रतिरोध जस्ता प्यारामिटरहरूको लागि प्रयोग गरिन्छ।
OEM र प्रणाली integrators को लागि, अनुकूलन कनेक्टर शरीर बाहिर विस्तार गर्न सकिन्छ। उपलब्ध विकल्पहरू समावेश छन्:
- 2- देखि 17-पिन कन्फिगरेसनहरू
- अनुकूलन केबल लम्बाइ ०.२ मिटर देखि २० मिटर सम्म
- PUR वा PVC केबल ज्याकेटहरू
- सीधा वा दायाँ-कोण कन्फिगरेसनहरू
- प्यानल-माउन्ट वा केबल-माउन्ट डिजाइनहरू
- ढाल वा असुरक्षित निर्माण
- सोल्डर, क्रिम्प, डिप-सोल्डर, वा फ्लाइङ-लीड टर्मिनेशन
- कस्टम केबल मार्किङ र प्याकेजिङ
आपूर्तिकर्ताहरूको मूल्याङ्कन गर्ने खरीददारहरूको लागि, गुणस्तर प्रणाली र ट्रेसबिलिटी कनेक्टरको भौतिक विशिष्टताहरू जस्तै महत्त्वपूर्ण हुन सक्छ। Reunion ले भन्छ कि यसको उत्पादन ISO 9001, ISO 14001, र ISO 13485 व्यवस्थापन प्रणाली अन्तर्गत सञ्चालन हुन्छ, RoHS-अनुरूप सामग्रीहरू र राखिएको निरीक्षण कागजातहरू।
बारम्बार सोधिने प्रश्नहरू
1. एक M12 श्रृंखला औद्योगिक सेन्सर कनेक्टर मुख्य रूपमा प्रयोग गरिन्छ?
एक M12 सेन्सर कनेक्टर मुख्यतया औद्योगिक सेन्सरहरू नियन्त्रण प्रणाली, PLCs, I/O मोड्युलहरू, र स्वचालन उपकरणहरू जडान गर्न प्रयोग गरिन्छ। सामान्य अनुप्रयोगहरूमा निकटता सेन्सरहरू, फोटोइलेक्ट्रिक सेन्सरहरू, दबाब सेन्सरहरू, तापक्रम सेन्सरहरू, र IO-Link उपकरणहरू समावेश छन्।
2. कुन M12 कन्फिगरेसन सामान्यतया IO-Link को लागी प्रयोग गरिन्छ?
4-पिन A-कोड गरिएको M12 कन्फिगरेसन सामान्यतया IO-Link सेन्सर अनुप्रयोगहरूको लागि प्रयोग गरिन्छ। एक सामान्य व्यवस्थाले पावर जडानहरू र C/Q संचार लाइन प्रदान गर्दछ। शिल्डेड संस्करणहरू र उपयुक्त औद्योगिक केबल निर्माणहरू चयन गर्न सकिन्छ जहाँ विद्युत चुम्बकीय हस्तक्षेप वा लामो केबल रनहरू चिन्ता छन्।
3. के M12 कनेक्टरले पावर र डाटा दुवै प्रसारण गर्न सक्छ?
हो। पिन कन्फिगरेसन र एप्लिकेसनमा निर्भर गर्दै, M12 जडानले पावर र सिग्नल वा सञ्चार कार्यहरू दुवै बोक्न सक्छ। उदाहरणका लागि, 4-पिन कन्फिगरेसनले पावर र IO-Link डाटालाई समर्थन गर्न सक्छ, जबकि उच्च-पिन-काउन्ट संस्करणहरूले थप संकेतहरू समायोजन गर्न सक्छन्।
4. के M12 कनेक्टर भिजेको वा धुलो औद्योगिक वातावरणको लागि उपयुक्त छ?
उपयुक्त रूपमा डिजाइन गरिएको र सही रूपमा मिलाइएको M12 कनेक्टरहरूले कडा वातावरणीय सुरक्षा प्रदान गर्न सक्छन्। रियुनियनको सेन्सर कनेक्टर दायरालाई म्याटेड अवस्थामा IP67 मूल्याङ्कन गरिएको छ, यसले धेरै धुलो, भिजेको, बाहिरी र वाशडाउन-सम्बन्धित अनुप्रयोगहरूको लागि उपयुक्त बनाउँछ। पूर्ण स्थापना सधैं वास्तविक वातावरणीय अवस्थाहरूको लागि मूल्याङ्कन गर्नुपर्छ।
5. अनुकूलित M12 सम्मेलनहरूको लागि के केबल विकल्पहरू उपलब्ध छन्?
अनुकूलित सम्मेलनहरू विभिन्न केबल लम्बाइहरू, PUR वा PVC ज्याकेटहरू, सीधा वा दायाँ-कोण कनेक्टर कन्फिगरेसनहरू, सिल्डिङ विकल्पहरू, र एकल-अन्त वा डबल-एन्डेड केबल असेंबलीहरूसँग आपूर्ति गर्न सकिन्छ। यसले जडानलाई विभिन्न मेसिन लेआउटहरू र सेन्सर स्थापना आवश्यकताहरूमा अनुकूलित गर्न अनुमति दिन्छ।
निष्कर्ष
एक भरपर्दो सेन्सर नेटवर्क भरपर्दो भौतिक जडानहरु संग सुरु हुन्छ। दायाँ M12 कनेक्टरले सुरक्षित मेकानिकल मिलन, वातावरणीय सुरक्षा, कम सम्पर्क प्रतिरोध, लचिलो सिग्नल क्षमता, र आधुनिक स्वचालन आर्किटेक्चरहरूसँग अनुकूलता प्रदान गर्न सक्छ। धेरै पिन कन्फिगरेसनहरू, ढाल गरिएका विकल्पहरू, IP67 सुरक्षा, र अनुकूलित केबल एसेम्बलीहरू सहित, रियुनियनको M12 समाधानले औद्योगिक सेन्सिङ आवश्यकताहरूको विस्तृत श्रृंखलालाई समर्थन गर्न सक्छ। यदि तपाइँ नयाँ सेन्सर प्रणाली योजना गर्दै हुनुहुन्छ वा अवस्थित औद्योगिक कनेक्टरहरू प्रतिस्थापन गर्दै हुनुहुन्छ भने, M12 श्रृंखला औद्योगिक सेन्सर कनेक्टरको बारेमा थप जान्नुहोस् रहामीलाई सम्पर्क गर्नुहोस्प्राविधिक मार्गदर्शन, अनुकूलित विनिर्देशहरू, र अनुप्रयोग-केन्द्रित उद्धरणको लागि।
