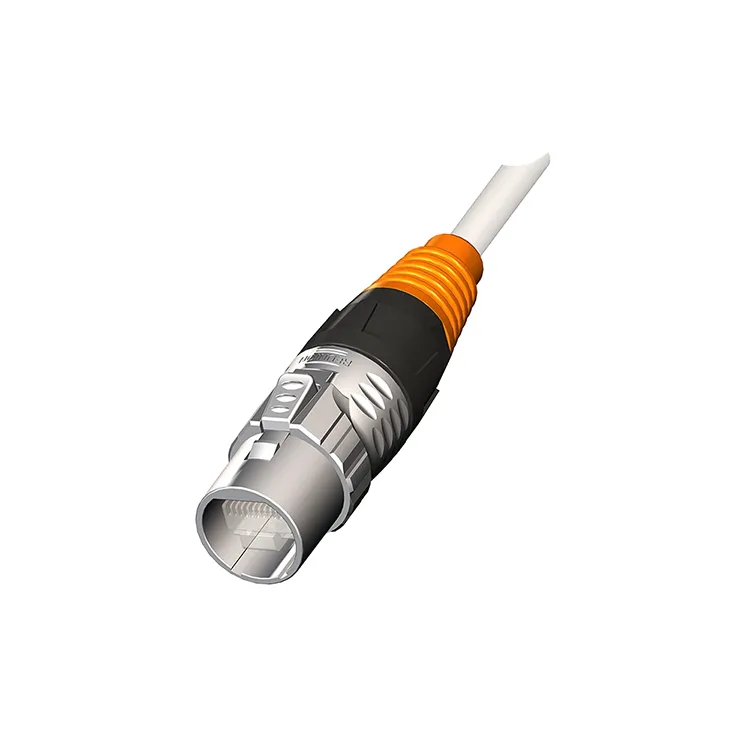

लेख सारांश:औद्योगिक इथरनेट नेटवर्कहरू स्वचालन, मेशिन भिजन, निगरानी, LED प्रणाली, र स्मार्ट उपकरणहरूमा बढ्दो रूपमा महत्त्वपूर्ण हुँदै जाँदा, कनेक्टरको विश्वसनीयताले प्रत्यक्ष रूपमा डेटा अखण्डता र प्रणाली अपटाइमलाई असर गर्छ।पुनर्मिलनकोRJ45 सिग्नल कनेक्टरपरिचित RJ45 इन्टरफेसलाई औद्योगिक-ग्रेड मेकानिकल सुरक्षा, लचिलो माउन्टिङ कन्फिगरेसनहरू, र भरपर्दो विद्युतीय कार्यसम्पादनसँग जोड्दछ। 10 Gbps सम्म डाटा दरहरू, CAT7 केबलहरू मार्फत CAT5e, IP50/IP67 सुरक्षा विकल्पहरू, र कम्तिमा 2,000 मिलन चक्रहरूको लागि समर्थनको साथ, यो साधारण व्यावसायिक RJ45 कनेक्टरहरूले पर्याप्त वातावरणीय स्थायित्व वा दीर्घकालीन स्थिरता प्रदान नगर्ने अनुप्रयोगहरूको लागि डिजाइन गरिएको हो।
एRJ45 सिग्नल कनेक्टरनेटवर्किङ उपकरणहरू, केबलहरू, नियन्त्रण प्रणालीहरू, र औद्योगिक उपकरणहरू बीच भरपर्दो भौतिक जडान स्थापित गर्न डिजाइन गरिएको एक इथरनेट इन्टरकनेक्शन कम्पोनेन्ट हो। जबकि परम्परागत RJ45 कनेक्टरहरू अफिसहरू र व्यावसायिक नेटवर्कहरूमा व्यापक रूपमा प्रयोग गरिन्छ, औद्योगिक अनुप्रयोगहरूले प्राय: कनेक्टरहरूलाई कम्पन, नमी, धुलो, तापमान परिवर्तनहरू, दोहोर्याइएको मिलन, र मेकानिकल तनावमा पर्दाफास गर्दछ।
यस कारणले गर्दा, औद्योगिक RJ45 डिजाइनहरूले सामान्यतया मेकानिकल सुरक्षा, लक गर्ने संयन्त्र, सील, सामग्री चयन, र दीर्घकालीन विद्युतीय स्थिरतामा बढी जोड दिन्छ। रियुनियनको समाधानले कारखाना स्वचालन, मेशिन भिजन, बाहिरी निगरानी, एलईडी डिस्प्ले, र औद्योगिक सञ्चार प्रणालीहरू लगायतका अनुप्रयोगहरूको लागि औद्योगिक-उन्मुख निर्माणसँग मानक RJ45 इन्टरफेसलाई संयोजन गर्दछ।
कनेक्टरले PROFINET, EtherNet/IP, EtherCAT, र मानक TCP/IP जस्ता नेटवर्कहरूमा इथरनेट संचारलाई समर्थन गर्दछ। कन्फिगरेसनमा निर्भर गर्दै, यसलाई केबल-माउन्ट, प्यानल-माउन्ट, वा PCB-माउन्ट स्थापना विकल्पहरूसँग पनि आपूर्ति गर्न सकिन्छ, जसले इन्जिनियरहरूलाई विभिन्न उपकरण संरचनाहरूमा कनेक्टर एकीकृत गर्न सजिलो बनाउँछ।
औद्योगिक वातावरणमा प्रयोग हुने इथरनेट नेटवर्कहरूको सामान्य कार्यालय नेटवर्कहरूबाट फरक आवश्यकताहरू हुन्छन्। नियन्त्रित IT कोठा भित्र जडान गरिएको कनेक्टरले विरलै पानी, तेल, कम्पन, धुलो, वा दोहोर्याइएको मेकानिकल आन्दोलनको सामना गर्न सक्छ। यसको विपरित, एक औद्योगिक संचार इन्टरफेस नियन्त्रण क्याबिनेट, रोबोट सेल, उत्पादन मेसिनरी, बाहिरी उपकरण, वा निरीक्षण प्रणाली भित्र स्थापना गर्न सकिन्छ।
एक भरपर्दो औद्योगिक कनेक्टरले धेरै व्यावहारिक चिन्ताहरूलाई सम्बोधन गर्नुपर्छ:
यी कारकहरू विशेष गरी महत्त्वपूर्ण हुन्छन् जब एक इथरनेट लिङ्क मेसिन नियन्त्रण, वास्तविक-समय डाटा एक्सचेन्ज, क्यामेरा सञ्चार, वा रिमोट उपकरण निगरानीको लागि जिम्मेवार हुन्छ।
राम्रोसँग इन्जिनियर गरिएको औद्योगिक कनेक्टरले विद्युतीय कार्यसम्पादन, मेकानिकल स्थायित्व, र स्थापना सुविधालाई सन्तुलनमा राख्नुपर्छ। रियुनियनको RJ45 सिग्नल कनेक्टरले इथरनेट एप्लिकेसनहरूको माग गर्नका लागि धेरै सुविधाहरू समावेश गर्दछ।
| सुविधा | रियुनियन RJ45 सिग्नल कनेक्टर | इन्जिनियरिङ लाभ |
|---|---|---|
| डाटा दर | 10 Gbps सम्म | उच्च-गति इथरनेट संचार समर्थन गर्दछ |
| आवास | जस्ता मिश्र धातु, PA6 वैकल्पिक | मेकानिकल सुरक्षा र कन्फिगरेसन लचिलोपन प्रदान गर्दछ |
| संरक्षण | IP50 / IP67 मिलेको बेला | विभिन्न वातावरणीय अवस्थाहरूको लागि उपयुक्त |
| मिलन चक्रहरू | ≥2,000 | बारम्बार मर्मत र उपकरण सेवा समर्थन गर्दछ |
| सञ्चालन तापमान | -40°C देखि +85°C | व्यापक औद्योगिक तापमान अवस्थाको लागि उपयुक्त |
| केबल निकास | 180° सीधा / 90° दायाँ कोण | कम्प्याक्ट उपकरणमा स्थापना लचिलोपन सुधार गर्दछ |
| समाप्ति | सोल्डर-कप वा IDC | विभिन्न क्षेत्र र विधानसभा आवश्यकताहरू समर्थन गर्दछ |
एउटा उल्लेखनीय डिजाइन सुविधा द्रुत टर्निङ लक प्रणाली हो। साधारण घर्षण-फिट इन्टरफेसको तुलनामा, एक समर्पित लकिङ मेकानिजमले अतिरिक्त जडान सुरक्षा प्रदान गर्न सक्छ जहाँ कम्पन वा दोहोर्याइएको आन्दोलन अपेक्षित छ।
इथरनेट कनेक्टर छनोट गर्दा एक्लै देखिनुको सट्टा नेटवर्कको विद्युतीय र वातावरणीय आवश्यकताहरूबाट सुरु गर्नुपर्छ। इन्जिनियरहरूले प्रसारण दर, प्रतिबाधा, सम्पर्क प्रतिरोध, सञ्चालन तापमान, सुरक्षा स्तर, केबल अनुकूलता, र मेकानिकल कन्फिगरेसनको मूल्याङ्कन गर्नुपर्छ।
| निर्दिष्टीकरण | विशिष्ट पुनर्मिलन मूल्य | किन यो महत्त्वपूर्ण छ |
|---|---|---|
| विशेषता प्रतिबाधा | १०० Ω ± ५% | उपयुक्त भिन्नता संकेत व्यवहार कायम राख्न मद्दत गर्दछ |
| हालको मूल्याङ्कन | प्रति सम्पर्क १.५ ए | निरन्तर सम्पर्क वर्तमान क्षमता परिभाषित गर्दछ |
| भोल्टेज मूल्याङ्कन | ५० वी | निर्दिष्ट कार्य भोल्टेज परिभाषित गर्दछ |
| सम्पर्क प्रतिरोध | ≤10 mΩ प्रारम्भिक | तल्लो प्रतिरोधले स्थिर विद्युतीय सम्पर्कलाई समर्थन गर्दछ |
| इन्सुलेशन प्रतिरोध | ≥500 MΩ 500 VDC मा | इन्सुलेशन प्रदर्शन संकेत गर्दछ |
| केबल संगतता | CAT5e / CAT6 / CAT6a / CAT7 | इथरनेट प्रणाली डिजाइनको लागि लचिलोपन प्रदान गर्दछ |
| सञ्चालन तापमान | -40°C देखि +85°C | माग तापमान वातावरण समर्थन गर्दछ |
उच्च-गति प्रणालीहरूको लागि, इन्जिनियरहरूले इन्सर्सन हानि, रिटर्न हानि, केबल निर्माण, शिल्डिङ रणनीति, ग्राउन्डिङ, र पूर्ण प्रसारण च्यानललाई पनि विचार गर्नुपर्छ। केबल, समाप्ति विधि, र सञ्जाल वास्तुकलाबाट कनेक्टरको कार्यसम्पादन स्वतन्त्र रूपमा मूल्याङ्कन गर्न सकिँदैन।
पुनर्मिलनले CAT5e, CAT6, CAT6a, र CAT7 केबलहरूको लागि समर्थन निर्दिष्ट गर्दछ, भनिएको AWG 26-22 दायरामा अड्किएका वा ठोस कन्डक्टरहरू सहित। यसले कनेक्टरलाई मानक इथरनेट पूर्वाधार र उच्च प्रदर्शन औद्योगिक सञ्चार प्रणाली दुवैको लागि विचार गर्न अनुमति दिन्छ।
इथरनेटको बहुमुखी प्रतिभाले RJ45 इन्टरफेसहरूलाई धेरै औद्योगिक र व्यावसायिक प्रणालीहरूमा सान्दर्भिक बनाउँछ। एक असभ्य संस्करण विशेष गरी उपयोगी हुन्छ जब कनेक्टरले वातावरणीय वा मेकानिकल तनावहरूको सामना गर्नुपर्छ।
स्वचालित उत्पादन लाइनहरू PLC, नियन्त्रकहरू, सेन्सरहरू, ड्राइभहरू, औद्योगिक कम्प्युटरहरू, र अन्य नेटवर्क उपकरणहरू बीचको सञ्चारमा निर्भर हुन्छन्। एक टिकाऊ इथरनेट इन्टरफेसले निरन्तर सञ्चालनको समयमा स्थिर जडानहरू कायम राख्न मद्दत गर्न सक्छ।
औद्योगिक क्यामेराहरूले छवि डेटाको पर्याप्त मात्रा उत्पन्न गर्न सक्छ। उच्च गतिको इथरनेट जडान क्यामेरा, औद्योगिक कम्प्यूटर, र नियन्त्रण प्रणालीहरू बीच निरीक्षण जानकारी स्थानान्तरणको लागि महत्त्वपूर्ण छ।
बाहिरी अनुगमन उपकरणहरूले वर्षा, धुलो, तापक्रम भिन्नता, र भौतिक एक्सपोजर अनुभव गर्न सक्छ। उपयुक्त आईपी-रेटेड कनेक्टरले इथरनेट इन्टरफेसमा थप सुरक्षा प्रदान गर्न सक्छ।
ठूला एलईडी डिस्प्लेहरू र व्यावसायिक प्रकाश उपकरणहरू प्रायः भरपर्दो नियन्त्रण र डेटा संचारको आवश्यकता पर्दछ। लचिलो केबल निकास र सुरक्षित लक भएको कनेक्टरले प्रतिबन्धित ठाउँ भएका उपकरणहरूमा स्थापनालाई सरल बनाउन सक्छ।
नियन्त्रण क्याबिनेटहरूले सीमित क्षेत्रमा धेरै सञ्चार इन्टरफेसहरू समावेश गर्न सक्छन्। प्यानल-माउन्ट र PCB-माउन्ट कन्फिगरेसनहरूले उपकरण निर्माताहरू र प्रणाली एकीकरणकर्ताहरूको लागि अतिरिक्त एकीकरण विकल्पहरू प्रदान गर्दछ।
एक औद्योगिक इथरनेट कनेक्टर सोर्स गर्दा, खरीददारहरूले व्यक्तिगत उत्पादनहरू तुलना गर्नु अघि अनुप्रयोग परिभाषित गर्नुपर्छ। निम्न चेकलिस्टले चयनलाई कम गर्न मद्दत गर्न सक्छ:
अनुकूलित परियोजनाहरूको लागि, खरिदकर्ताहरूले अपेक्षित अर्डर मात्रा, केबल लम्बाइ, कनेक्टर अभिविन्यास, मार्किङ आवश्यकताहरू, आवास सामग्री प्राथमिकताहरू, र स्थापना अवरोधहरू पनि प्रदान गर्नुपर्छ। यी विवरणहरूले आपूर्तिकर्तालाई मानक क्याटलग भाग प्रस्ताव गर्नुको सट्टा कन्फिगरेसन सिफारिस गर्न अनुमति दिन्छ।
रियुनियन पावर, सिग्नल, औद्योगिक स्वचालन, वाटरप्रूफ कनेक्टर, र केबल असेम्ब्ली उत्पादनहरूमा अनुभव भएको चीन-आधारित कनेक्टर निर्माता हो। यसको उत्पादन क्षमताहरूमा कनेक्टर डिजाइन, इन्जेक्सन मोल्डिङ, सोल्डरिङ, तार काट्ने र स्ट्रिपिङ, एसेम्बली र केबल असेम्ब्ली समावेश छ।
RJ45 उत्पादन लाइनको लागि, रियुनियनले भन्यो कि प्रत्येक एकाइले ढुवानी गर्नु अघि विद्युतीय परीक्षणबाट गुज्रिन्छ। कम्पनीले केबल-माउन्ट, प्यानल-माउन्ट, र PCB-माउन्ट कन्फिगरेसनहरू, सिधा र दायाँ-कोण केबल निकासहरू पनि प्रदान गर्दछ। यी विकल्पहरू विभिन्न मेकानिकल लेआउटहरूका साथ उपकरणहरू विकास गर्ने OEM र प्रणाली एकीकरणकर्ताहरूको लागि उपयोगी हुन सक्छ।
रियुनियनको फराकिलो निर्माण कार्यले लगभग 4,000 वर्ग मिटरको उत्पादन सुविधा, लगभग 150 कर्मचारीहरू, र 10 उत्पादन लाइनहरू समावेश गर्दछ। यसको R&D टोलीमा 10 भन्दा बढी अनुभवी इन्जिनियरहरू समावेश छन्, जबकि कम्पनीले वार्षिक रूपमा 30 भन्दा बढी अनुकूलित परियोजनाहरू रिपोर्ट गर्दछ। कम्पनीले यो पनि बताउँछ कि यसको गुणस्तर प्रणालीमा ISO 9001, ISO 14001, र ISO 13485 प्रमाणपत्रहरू समावेश छन्, थप अनुपालन कागजातहरू जस्तै RoHS र REACH लागू उत्पादनहरूको लागि उपलब्ध छन्।
सिग्नल कनेक्टर आपूर्तिकर्ताको मूल्याङ्कन गर्ने खरीददारहरूको लागि, यी उत्पादन र इन्जिनियरिङ क्षमताहरू उत्पादन विशिष्टताहरू, परीक्षण प्रक्रियाहरू, अनुकूलन आवश्यकताहरू, र डेलिभरी अपेक्षाहरूसँगै विचार गर्न सकिन्छ।
पुनर्मिलन RJ45 सिग्नल कनेक्टर उपयुक्त CAT6a वा CAT7 केबलिङ र उपयुक्त नेटवर्क उपकरणहरूसँग प्रयोग गर्दा 10 Gbps सम्म डेटा प्रसारणको लागि निर्दिष्ट गरिएको छ। वास्तविक प्रणाली प्रदर्शन केबल, समाप्ति, र सक्रिय यन्त्रहरू सहित पूर्ण इथरनेट च्यानलमा निर्भर गर्दछ।
चयन गरिएका कन्फिगरेसनहरूले IP67 सुरक्षा प्रदान गर्दछ जब मेल गरियो, तिनीहरूलाई अनुप्रयोगहरूको लागि उपयुक्त बनाउँदछ जहाँ धुलो र पानीको जोखिमबाट सुरक्षा आवश्यक हुन्छ। केबल प्रविष्टि, मिलन अवस्था, घेरा डिजाइन, र वातावरणीय जोखिमको लागि पूर्ण स्थापना अझै पनि मूल्याङ्कन गरिनुपर्छ।
निर्दिष्ट अनुकूलताले CAT5e, CAT6, CAT6a, र CAT7 केबलहरू समावेश गर्दछ, भनिएको AWG 26-22 दायरा भित्र अड्किएका वा ठोस कन्डक्टरहरूलाई समर्थन गर्दछ।
औद्योगिक RJ45 सिग्नल कनेक्टर कम्तिमा 2,000 मिलन चक्रहरूको लागि निर्दिष्ट गरिएको छ। यो विशेष गरी आवधिक मर्मत, प्रतिस्थापन, निरीक्षण, वा फिल्ड सर्भिसिङ आवश्यक पर्ने उपकरणहरूमा सान्दर्भिक छ।
हो। परियोजना आवश्यकताहरूमा निर्भर गर्दै, अनुकूलनले कन्फिगरेसन, केबल लम्बाइ, मार्किङ, आवास विकल्पहरू, र अन्य मेकानिकल विवरणहरू समावेश गर्न सक्छ। क्रेताहरूले उद्धरण अनुरोध गर्दा अनुप्रयोग वातावरण, केबल विशिष्टता, स्थापना विधि, मात्रा, र आवश्यक डेलिभरी तालिका प्रदान गर्नुपर्छ।
भरपर्दो इथरनेट जडान पूर्ण प्रणालीको विद्युतीय, मेकानिकल र वातावरणीय आवश्यकताहरूसँग मेल खाने कनेक्टर चयन गरेर सुरु हुन्छ। औद्योगिक स्वचालन, मेशिन भिजन, निगरानी, LED उपकरण, र अन्य नेटवर्क उपकरणहरूको लागि, एक औद्योगिक-ग्रेड RJ45 इन्टरफेसले परम्परागत कार्यालय नेटवर्किङ हार्डवेयर बाहिर आवश्यक स्थायित्व र स्थापना लचिलोपन प्रदान गर्न सक्छ।
रियुनियनले RJ45 अनुकूलतालाई IP सुरक्षा, औद्योगिक तापक्रम प्रदर्शन, धेरै माउन्टिङ कन्फिगरेसनहरू, सुरक्षित लकिङ, र उच्च-गति इथरनेट प्रसारणका विकल्पहरूसँग जोड्दछ। यदि तपाइँ सोर्स गर्दै हुनुहुन्छ भनेRJ45 सिग्नल कनेक्टरOEM उत्पादन, प्रणाली एकीकरण, वा बल्क खरिदका लागि, पहिले आफ्नो केबल र वातावरणीय आवश्यकताहरूको समीक्षा गर्नुहोस्, त्यसपछि इन्जिनियरिङ टोलीसँग आवश्यक कन्फिगरेसनबारे छलफल गर्नुहोस्।
तपाईको उपकरणको लागि भरपर्दो इथरनेट जडान विकास गर्न तयार हुनुहुन्छ?प्राविधिक विशिष्टताहरू, अनुकूलित कन्फिगरेसनहरू, नमूना आवश्यकताहरू, र बल्क खरीद समर्थनको लागि पुनर्मिलनलाई सम्पर्क गर्नुहोस्।हामीलाई सम्पर्क गर्नुहोस्आज तपाइँको RJ45 सिग्नल कनेक्टर परियोजना बारे छलफल गर्न र तपाइँको आवेदन अनुरूप समाधान प्राप्त गर्नुहोस्।
