बाहिरी खोल उच्च-प्रदर्शन थर्मोप्लास्टिक सामग्रीबाट बनेको छ र UL 94-V0 को आगो प्रतिरोध रेटिंग छ। नुन स्प्रे जंग प्रतिरोधी, यसले आउटडोर एलईडी डिस्प्ले र एलईडी प्रकाश उपकरणको वाटरप्रूफ आवश्यकताहरू, साथै औद्योगिक एलईडी डिस्प्लेको एसिड क्षरण प्रतिरोध जस्ता कठोर कार्य अवस्थाहरू पूरा गर्न सक्छ।

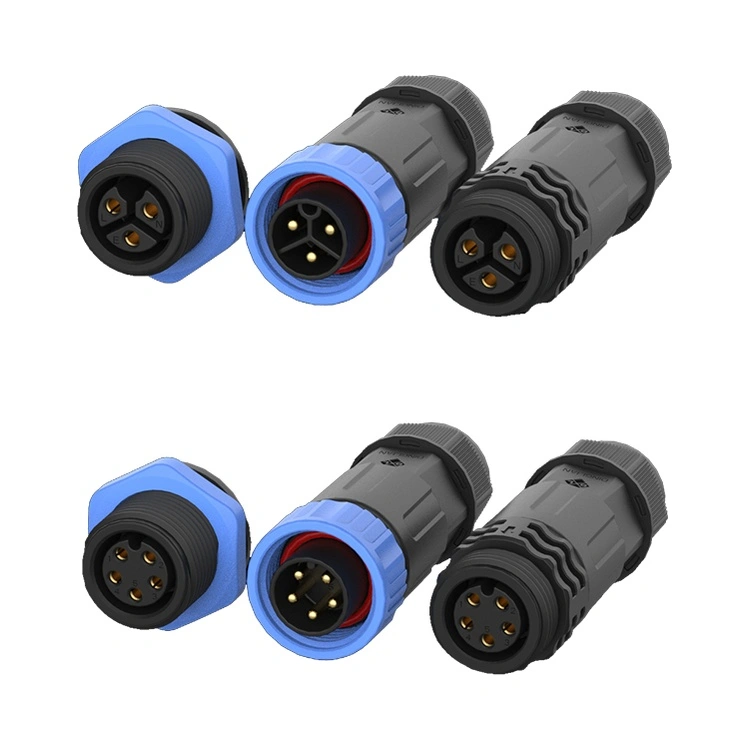

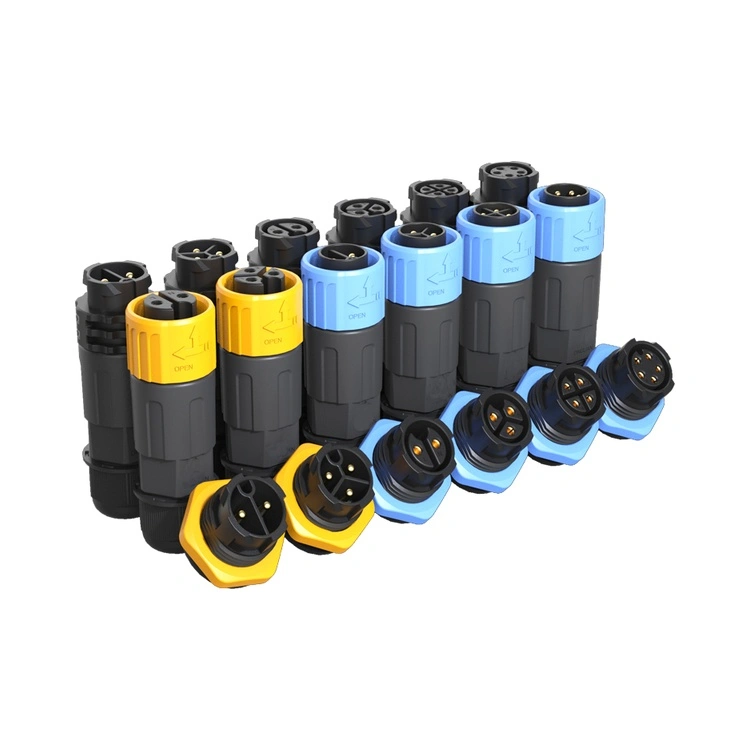

यो एकल-प्वाल विधि संग स्थापित छ, जो स्थिर र निर्दोष छ। यसले थ्रेडेड लकिङ संरचनाको सुविधा दिन्छ र कम्पन वातावरणमा पनि दृढ जडान कायम राख्न सक्छ। 2, 3, 4, 5, 6, 7, 8, 9 पिनहरू चयनको लागि उपलब्ध छन्, र अनुकूलन समर्थित छ।
| प्यारामिटर | पुनर्मिलन M20 वितरण मूल्य | किन यो अभ्यास मा महत्त्वपूर्ण छ |
| सम्पर्क प्रतिरोध (प्रारम्भिक) | ≤3.0mΩ | उद्योग औसत भन्दा कम, I²R ताप उत्पादन घटाउँदै |
| स्थिर सील संग मिलन चक्र | ≥500 चक्र (प्रमाणित, मूल्याङ्कन मात्र होइन) | हाम्रो ब्याच परीक्षण रेकर्डहरूले 500 चक्रहरू मार्फत राखिएको सील अखण्डता देखाउँदछ - मर्मत-भारी उपकरणहरूको लागि महत्वपूर्ण। |
| IP67 वाटरप्रूफ | प्रत्येक ब्याच: १ मिटर गहिराई × ३० मिनेट विसर्जन | परीक्षण रिपोर्टहरू प्रदान गर्न सकिन्छ। |
| कम्पन प्रतिरोध | 10-500Hz, 2g (IEC 60068-2-6) | वास्तविक मोटर र पम्प सञ्चालन सिमुलेट - शून्य क्षणिक विच्छेद संग पारित। |
| प्यारामिटर | २-पिन | ३-पिन | ४-पिन | ५-पिन | ६-पिन | ७-पिन | ८-पिन | ९-पिन |
| भोल्टेज मूल्याङ्कन | 250V | 250V | 250V | 250V | 125V | ५०V | ५०V | ५०V |
| हालको मूल्याङ्कन | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| तार खण्ड (मिमी²) | ०.७५–२.५ | ०.७५–२.५ | ०.५–२.० | ०.५–२.० | ०.२५–०.७५ | ०.२५–०.५ | ०.२५–०.५ | ०.२५–२.५ |
1) इन्सुलेटर सामग्री: उच्च-तापमान थर्मोप्लास्टिक (UL 94 V-0, )
2) सम्पर्क आधार सामग्री: सुनको प्लेटिङ भएको ब्रास (CuZn39Pb3) - नुन स्प्रे परीक्षण ≥48 घण्टा
3) सील सामग्री: सिलिकन ओ-रिंग
4) सञ्चालन तापमान: -40°C ~ +105°C
5)ज्वलनशीलता र अनुपालन: UL 94 V-0, RoHS, REACH SVHC पत्ता लागेन
6) समाप्ति विकल्प: सोल्डर कप, डिप-सोल्डर (पीसीबी माउन्ट)
| तुलना आयाम | पुनर्मिलन M20 श्रृंखला | प्रीमियम यूरोपीयन M20 ब्रान्ड | कम लागत अनब्रान्डेड M20 |
| एकाइ मूल्य (MOQ 100 pcs) | प्रतिस्पर्धात्मक, मात्रा-स्तरीय | 3.5 × - 4 × माथि | तल्लो अगाडि |
| प्रमाणित निरन्तर वर्तमान | 20A (प्रति पिन, दस्तावेज) | सामान्यतया 25A (फाइन-प्रिन्ट derating) | फुलाइएको, कुनै परीक्षण प्रमाण छैन |
| IP67 वाटरप्रूफ | उत्पादन ब्याचहरूको 100% | ब्याच-परीक्षण (तर प्रति ब्याच दस्तावेज गरिएको छैन) | कुनै पनि वा गलत दावीहरू |
| विद्युतीय परीक्षण (Hi-pot & IR) | 100% प्रत्येक एकाइ – परीक्षण डेटा लग | नमूना-आधारित (AQL 1.0) | अनियमित वा छोडियो |
| पूर्ण ट्रेसबिलिटी (राल → समाप्त कनेक्टर) | ERP-ट्र्याक गरिएको, 24 घण्टा भित्र पुन: प्राप्त गर्न सकिने | हो, तर ढिलो प्रतिक्रिया | कुनै पनि छैन |
| नेतृत्व समय (मानक मात्रा) | 15-17 कार्य दिनहरू | 6-10 हप्ता | अप्रत्याशित (2-20 हप्ता) |
| अनुकूलन MOQ (केबल लम्बाइ, रंग, अंकन) | 100 pcs – लचिलो | 500+ pcs, उच्च इन्जिनियरिङ शुल्क | प्रस्ताव गरिएको छैन वा कुनै गुणस्तर नियन्त्रण छैन |
| प्रमाणपत्रहरू | ISO 9001, 14001, 13485 | सामान्यतया ISO 9001 मात्र | सामान्यतया कुनै पनि छैन |
वास्तविक क्षेत्र स्थापनामा मूल्याङ्कन गरिएको IP67/IP68 सील प्राप्त गर्न, यी प्रमाणित प्रक्रियाहरू पालना गर्नुहोस्:
| चरण | कार्य | क्रिटिकल मान / चेकपोइन्ट |
| 1 | ओ-रिंग सम्पर्क प्यानल सतह नभएसम्म युग्मन नट ह्यान्ड-टाइट गर्नुहोस्। | भिजुअल सम्पर्क पुष्टि भयो। |
| 2 | क्यालिब्रेटेड रेन्च प्रयोग गरेर अन्तिम टोक़ लागू गर्नुहोस्। | 1.0 - 1.2 Nm (1.5 Nm भन्दा बढी नहोस् - ओभर-टोर्कले ओ-रिंग विकृत गर्दछ र सम्मिलित बल बढाउँछ)। |
| 3 | प्रवेशमा केबल बेन्ड त्रिज्या प्रमाणित गर्नुहोस्। | ≥ 5× केबल बाहिरी व्यास – तीव्र झुकावहरूले सम्पर्कहरू तान्छन् र पछाडिको सिल सम्झौता गर्दछ। |
| 4 | बाहिरी अभिमुखीकरण | केबल तल निस्कन्छ – कपलिंग नट इन्टरफेसमा पानी जम्मा हुनबाट रोक्छ। |
| 5 | ओ-रिंग निरीक्षण आवृत्ति | वार्षिक रूपमा दैनिक धुलाई / खाना प्रशोधन वातावरणको लागि; प्रत्येक २-३ वर्षमा मानक इनडोर/आउटडोर औद्योगिक प्रयोगको लागि। |
| प्रमाणीकरण / प्रोटोकल | प्रत्येक अर्डरको साथ प्रदान गरिएको दायरा र प्रमाण |
| ISO 9001: 2015 | पूर्ण QMS - डिजाइन, उत्पादन, बिक्री पछि। NDA मा उपलब्ध अडिट रिपोर्टहरू। |
| ISO 14001: 2015 | वातावरणीय व्यवस्थापन - फोहोर घटाउने र RoHS/REACH अनुपालन दस्तावेज। |
| ISO 13485:2016 | चिकित्सा उपकरण (निदान / निगरानी) को लागी लागू - कडा परिवर्तन नियन्त्रण र ट्रेसबिलिटी। |
| UL मान्यता | उत्तर अमेरिकाका लागि कम्पोनेन्ट-स्तर सुरक्षा - प्रत्येक आवासमा UL चिन्ह। |
टर्क: १.० - १.२ एनएम (हातले सिट गरेपछि अन्तिम कडाइ)।
०.८ एनएम मुनि: ओ-रिङ कम्प्रेसन अपर्याप्त छ - IP67 IP54 मा खस्छ (धूलो-सुरक्षित तर वाटरटाइट छैन)। हामीले हाम्रो प्रयोगशाला परीक्षणहरूमा ०.५ मिटर गहिराइमा २ घण्टा भित्र पानी प्रवेश गरेको देख्यौं।
1.5Nm भन्दा माथि: फ्लोरोसिलिकोन ओ-रिङ थ्रेड क्लियरेन्समा बाहिर निस्कन्छ, जसले स्थायी विरूपण र बढ्दो संभोग बल निम्त्याउँछ। सिलले सुरुमा IP67 पास गर्न सक्छ तर थर्मल साइकल (विस्तार/संकुचन) पछि असफल हुनेछ।
सिफारिस: प्रिसेट टर्क रेन्च प्रयोग गर्नुहोस् – हामी भोल्युम अर्डरको साथ एउटा सहायक उपकरणको रूपमा आपूर्ति गर्न सक्छौं।
मानक नमूनाहरू: 3 कार्य दिन भित्र 5-10 टुक्राहरू उपलब्ध छन् (स्टक अनुमति)।
सानो ब्याच अर्डरहरू (100-500 pcs): अर्डर पुष्टिकरण देखि 12-15 कार्य दिनहरू।
ठूलो मात्रा (५००+ पीसी): १८–२० कार्य दिन, आंशिक ढुवानी उपलब्ध छ।
आफू अनुकूल केबल असेम्ब्लीहरू (लम्बाइ, तार गेज, रङ कोडिङ): MOQ 100 टुक्रा – इन्जिनियरिङ रेखाचित्र अनुमोदनमा २-३ दिन लाग्छ, त्यसपछि १५-दिन उत्पादन।
