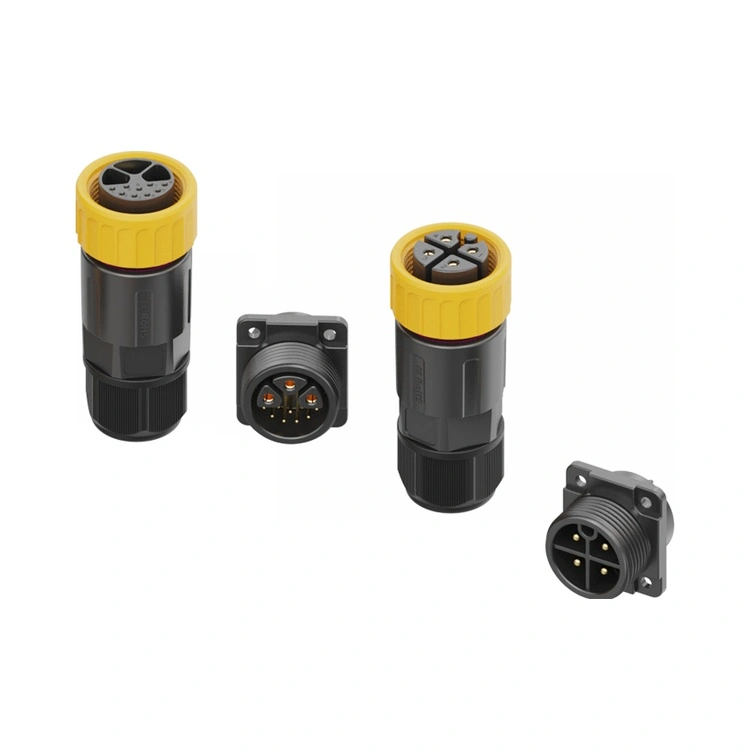

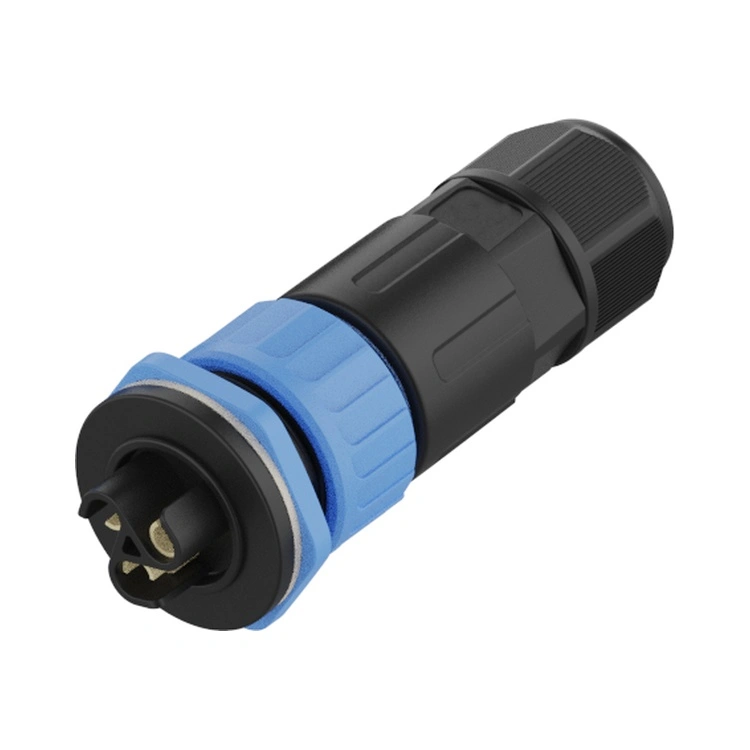

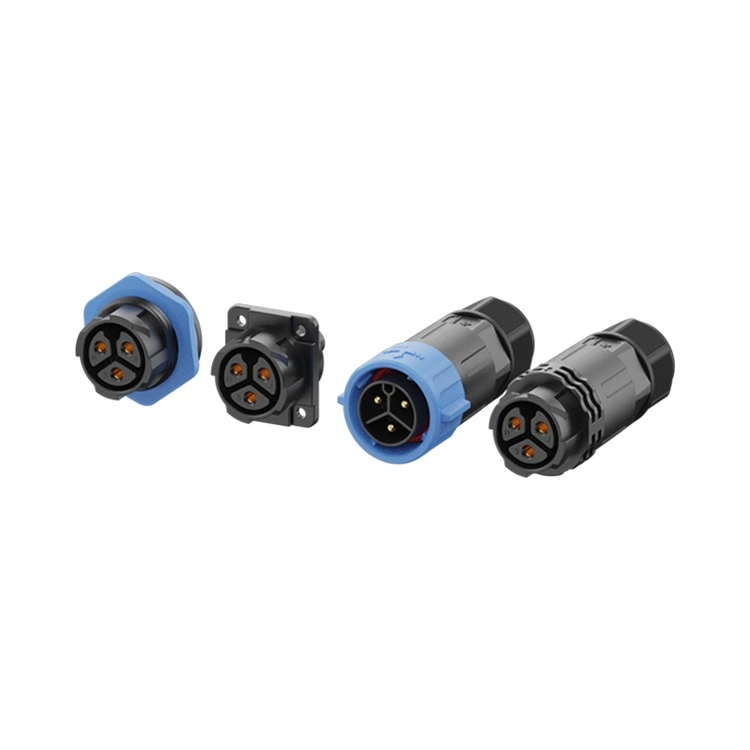

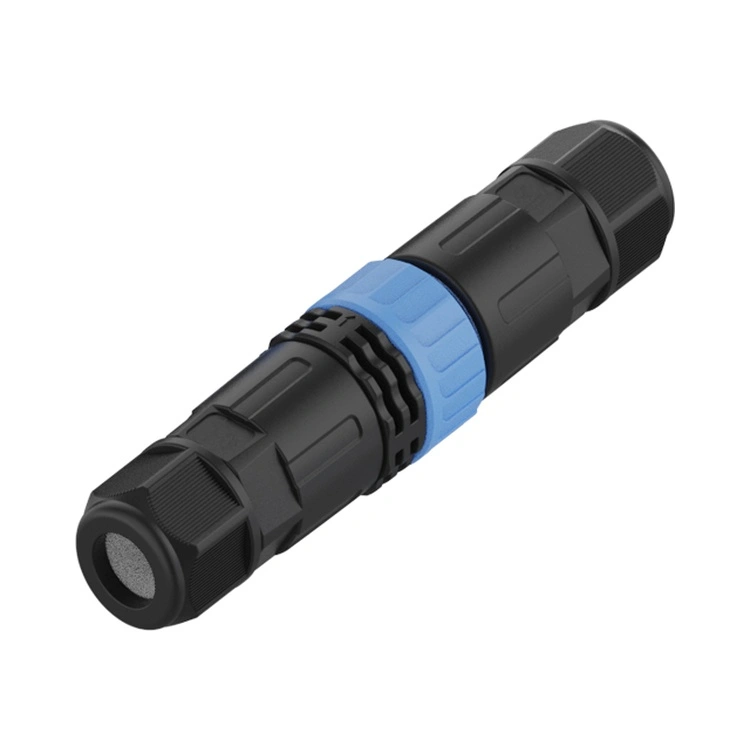

M25 श्रृंखला प्लास्टिक वाटरप्रूफ कनेक्टर रियुनियनको प्रमुख उच्च-वर्तमान जंग-प्रतिरोधी इन्टरकनेक्ट हो, अनुप्रयोगहरूको लागि डिजाइन गरिएको हो जहाँ पर्याप्त पावर डेलिभरी (30A सम्म) आक्रामक वातावरणीय अवस्थाहरूसँग मिलेर बस्नु पर्छ। यो थ्रेडेड गोलाकार कनेक्टरले Ip67/IP68 वाटरप्रूफ र उच्च-शक्तिको PA66 थर्मोप्लास्टिक आवासको साथ एक असभ्य 25mm इन्टरफेसलाई संयोजन गर्दछ जुन स्वाभाविक रूपमा जंग-प्रमाण हो - कुनै खिया छैन, कुनै अक्सिडेशन, र कुनै प्लेटिङ डिग्रेडेसन छैन।
हाइब्रिड पावर-सिग्नल भेरियन्टहरू सहित 2- देखि 12-पिन कन्फिगरेसनहरूमा उपलब्ध छ।
, M25 श्रृंखलाले एकल कनेक्टर भित्र उच्च-वर्तमान पावर डेलिभरी (20A सम्म) र कम-भोल्टेज नियन्त्रण संकेतहरूलाई समर्थन गर्दछ।
सयौं चक्रहरूमा लगातार मिलन विश्वसनीयता सुनिश्चित गर्न थ्रेडेड लकिङ मेकानिज्म, कम सम्पर्क प्रतिरोध कायम गर्न चयनात्मक सुनको प्लेटिङको साथ ब्रासबाट मेसिन गरिएको छ। रियुनियनले M25 प्लास्टिक शृङ्खलालाई ठाडो एकीकृत प्रक्रिया मार्फत निर्माण गर्छ — सटीक इन्जेक्सन मोल्डिङबाट स्वचालित एसेम्बली र १००% विद्युतीय परीक्षण मार्फत।
| सुविधा | लाभ |
| जंग-प्रूफ PA66 आवास | कुनै खिया छैन, कुनै अक्सिडेशन - नुन स्प्रे, समुद्री, र रासायनिक-उद्घाटन वातावरणको लागि डिजाइन गरिएको। |
| ६०% सम्म तौल घटाउने | पीतल बराबरको तुलनामा उल्लेखनीय रूपमा हल्का - उपकरण र माउन्टिंग कोष्ठकहरूमा संरचनात्मक लोडिङ घटाउँछ। |
| हालको मूल्याङ्कन 30A सम्म | M-श्रृङ्खलामा सबैभन्दा बढी पावर लोडहरू ह्यान्डल गर्छ — भारी मोटरहरू, EV चार्जरहरू, र पावर वितरणको लागि उपयुक्त। |
| IP67/IP68 वाटरप्रूफ | निरन्तर विसर्जनलाई सहन गर्छ — अपतटीय, तटीय, र बाढी-प्रवण स्थापनाहरूको लागि भरपर्दो। |

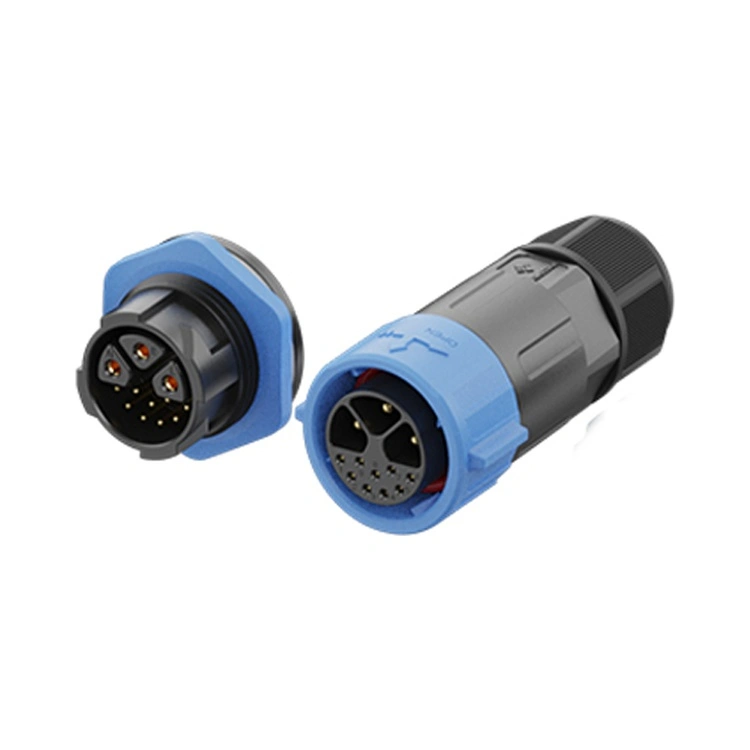

| हाइब्रिड ३+२, ३+५,३+९ कन्फिगरेसनहरू | 2 वा 5 वा 9 सिग्नल पिनहरूसँग 3 उच्च-वर्तमान पावर पिनहरू (20A सम्म) संयोजन गर्दछ — केबल गणना र प्यानल ठाउँ घटाउँछ। |
| गोल्ड प्लेटेड ब्रास सम्पर्कहरू | कम सम्पर्क प्रतिरोध (≤3mΩ) र जंग संरक्षण - आर्द्र वातावरणमा प्रदर्शन कायम राख्छ। |
| थ्रेडेड लक | कम्पन-प्रतिरोधी मिलन - भारी मेसिनरी आन्दोलन र थर्मल साइकल चलाउनबाट ढिलो हुनबाट रोक्छ। |
| -40°C देखि +105°C सञ्चालन | फराकिलो तापमान दायराले चरम औद्योगिक, समुद्री र बाहिरी अवस्थाहरू समेट्छ। |
| प्यारामिटर | २-पिन | ३-पिन | ४-पिन | ५-पिन | ६-पिन | ३+२-पिन | ३+५-पिन | ३+९-पिन |
| भोल्टेज मूल्याङ्कन | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| हालको मूल्याङ्कन | ३०ए | ३०ए | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| तार खण्ड | 0.75-4.0mm² | 0.75-4.0mm² | ०.५-२.५ मिमी² | ०.५-२.५ मिमी² | ०.२५-१.५ मिमी² | ०.२५-२.५ मिमी² | ०.२५-२.५ मिमी² | ०.२५-२.५ मिमी² |
सञ्चालन तापमान:-40°C ~ +105°C
संरक्षण मूल्याङ्कन:IP65 / IP67 / IP68 (मेटेड अवस्था)
आवास सामग्री:PA66
सम्पर्क सामग्री:सुन-प्लेट गरिएको पीतल
सम्पर्क प्रतिरोध:≤3mΩ
मिलन चक्र:≥५००
वजन:तुलनात्मक ब्रास कनेक्टरहरू भन्दा लगभग 60% हल्का
ज्वलनशीलता मूल्याङ्कन:UL 94 V-0
सबै सामग्री RoHS अनुरूप
| पक्ष | पुनर्मिलन M25 प्लास्टिक श्रृंखला | धातु M25 कनेक्टरहरू | प्रिमियम प्लास्टिक कनेक्टर ब्रान्डहरू |
| जंग प्रतिरोध | उत्कृष्ट - PA66 | प्लेटिङ निर्भर - नुन स्प्रे मा खिया जोखिम | चर |
| वजन | 60% सम्म हल्का | भारी - तनाव माउन्ट | पुनर्मिलन जस्तै |
| मूल्य | मात्रा-अनुकूल मूल्य निर्धारण | 3-4 × माथि | 2-3 × माथि |
| हालको मूल्याङ्कन | 30A सम्म | 30A सम्म | सामान्यतया कम |
| हाइब्रिड विकल्प | ३+२, ३+५,३+९पिन | सीमित | सीमित |
| 100% विद्युत परीक्षण | प्रत्येक एकाइ | नमूना आधारित | नमूना आधारित |
| ट्रेसिबिलिटी | ईआरपी ट्रेस योग्य | हो | हो |
| नेतृत्व समय | 15-17 दिन | 4-8 हप्ता | 4-6 हप्ता |
| अनुकूलन MOQ | कम (100 टुक्रा) | उच्च (५००+) | उच्च (५००+) |
| आईएसओ प्रमाणीकरण | 9001, 14001, 13485 | सामान्यतया 9001 | सामान्यतया 9001 |
| प्रमाणीकरण | स्कोप |
| ISO 9001: 2015 | गुणस्तर व्यवस्थापन - डिजाइन, उत्पादन, र बिक्री पछि सेवा। |
| ISO 14001: 2015 | वातावरणीय व्यवस्थापन - प्रमाणित फोहोर घटाउने र दिगो अभ्यासहरू। |
| ISO 13485:2016 | चिकित्सा उपकरण गुणस्तर व्यवस्थापन - निदान वा निगरानी उपकरणमा प्रयोग M25 को लागी लागू। |
| UL मान्यता प्राप्त | उत्तर अमेरिकी बजारहरूको लागि कम्पोनेन्ट-स्तर सुरक्षा प्रमाणीकरण। |
| RoHS | खतरनाक पदार्थहरूको प्रतिबन्ध - EU निर्देशनको अनुपालन। |
रियुनियनको M25 प्लास्टिक कनेक्टर उत्पादन लाइन कडा प्रक्रिया नियन्त्रण अन्तर्गत सञ्चालन हुन्छ। IP67 वाटरप्रूफ प्रत्येक उत्पादन ब्याचमा वास्तविक इमर्सन परीक्षण (1m, 30 मिनेट) मार्फत प्रमाणित हुन्छ। परीक्षण रेकर्डहरू, सामग्री प्रमाणपत्रहरू, र निरीक्षण रिपोर्टहरू प्रत्येक ब्याचको लागि राखिन्छन्।
M25 प्लास्टिक कनेक्टरको हालको मूल्याङ्कन सम्पर्क प्रणाली र तार गेज द्वारा निर्धारण गरिन्छ, आवास सामग्री होइन। PA66 आवास एक उच्च-तापमान थर्मोप्लास्टिक हो जसको ताप विक्षेपन तापमान 200°C नाघेको हुन्छ — कनेक्टरको सञ्चालन दायरा -40°C देखि +105°C सम्म। सम्पर्कहरू आफैंमा सुनको प्लेटिङको साथ ब्रास हुन्, र हालको मूल्याङ्कन (30A सम्म) IEC 60512 प्रति तापक्रम वृद्धि परीक्षण मार्फत मान्य हुन्छ। हाम्रो परीक्षणमा, मूल्याङ्कन गरिएको वर्तमानमा M25 प्लास्टिक कनेक्टरको तापक्रम वृद्धि समान धातु कनेक्टरहरू जस्तै सीमा भित्र छ। आवासको तल्लो थर्मल चालकतालाई अनुकूलित इन्सुलेटर ज्यामिति र सम्पर्क डिजाइनद्वारा क्षतिपूर्ति दिइन्छ जसले केबल कन्डक्टर र प्यानल इन्टरफेस मार्फत प्रभावकारी रूपमा तातो फैलाउँछ।
हो—M25 प्लास्टिक कनेक्टर EV चार्जिङ एपहरूका लागि उपयुक्त छ, विशेष गरी:
तटीय वा उच्च आर्द्रता स्थानहरूमा AC चार्जिङ स्टेशनहरू स्थापित।
जंग-प्रतिरोधी इन्टरकनेक्टहरू आवश्यक पर्ने अन-बोर्ड चार्जरहरू।
ब्याट्री व्यवस्थापन इन्टरफेस शक्ति र संकेत संयोजन।
PA66 आवासको क्षरण-प्रमाण गुणहरू विशेष गरी तटीय क्षेत्रहरूमा (नुन स्प्रे), शहरी वातावरण (जाडोमा सडक नुन), वा औद्योगिक क्षेत्रहरू (रासायनिक जोखिम) मा जडान गरिएका EV चार्जरहरूको लागि मूल्यवान छन्। IP68 सिलिङले वर्षा र धुनेबाट जोगाउँछ। DC द्रुत चार्जिङ (100A+) को लागि, हामी विशेष गरी उच्च-वर्तमान DC अनुप्रयोगहरूको लागि डिजाइन गरिएको ठूला औद्योगिक कनेक्टरहरू सिफारिस गर्छौं।
