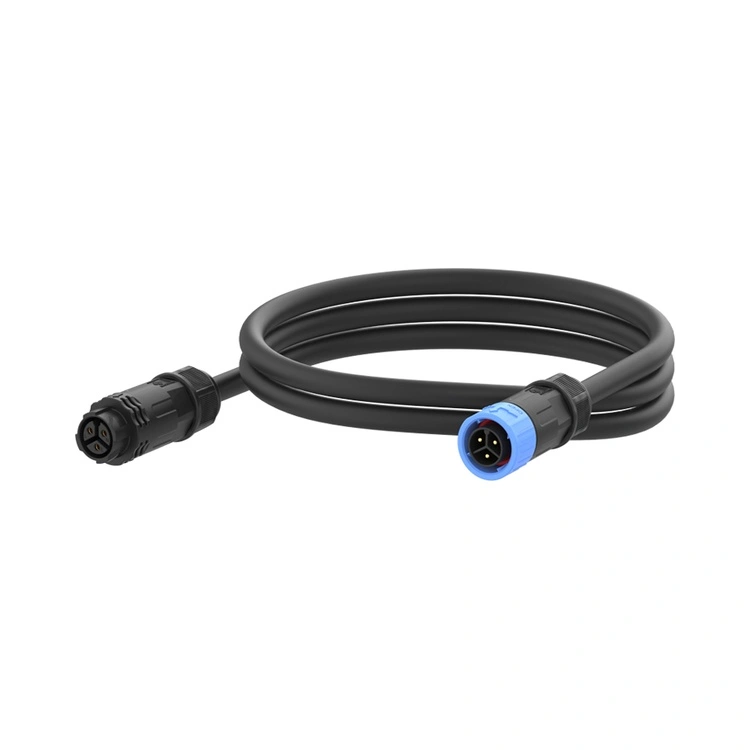

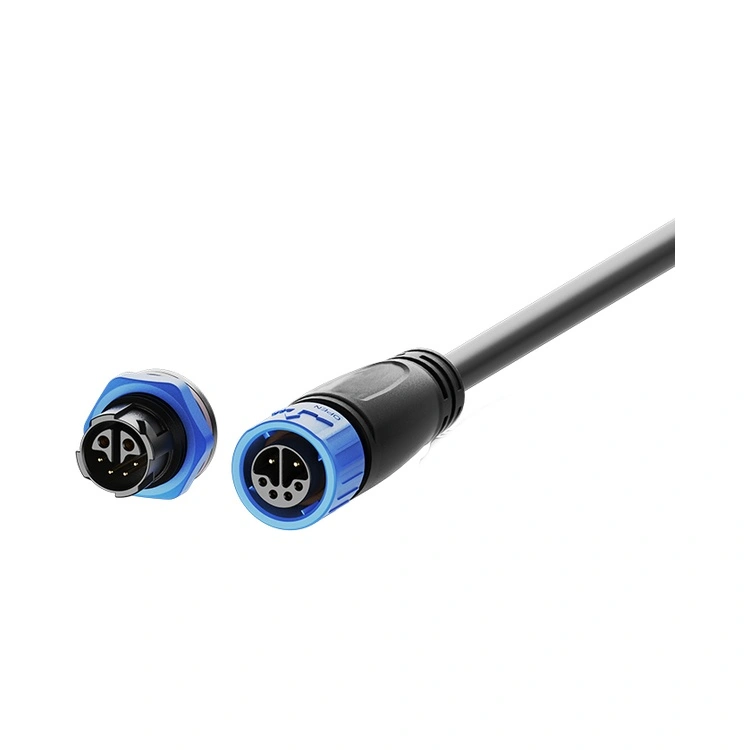

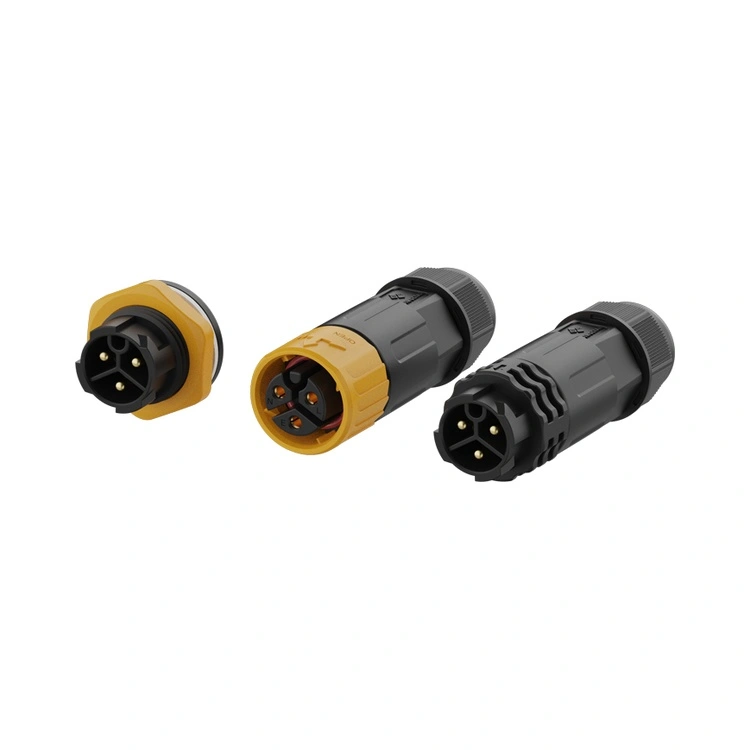

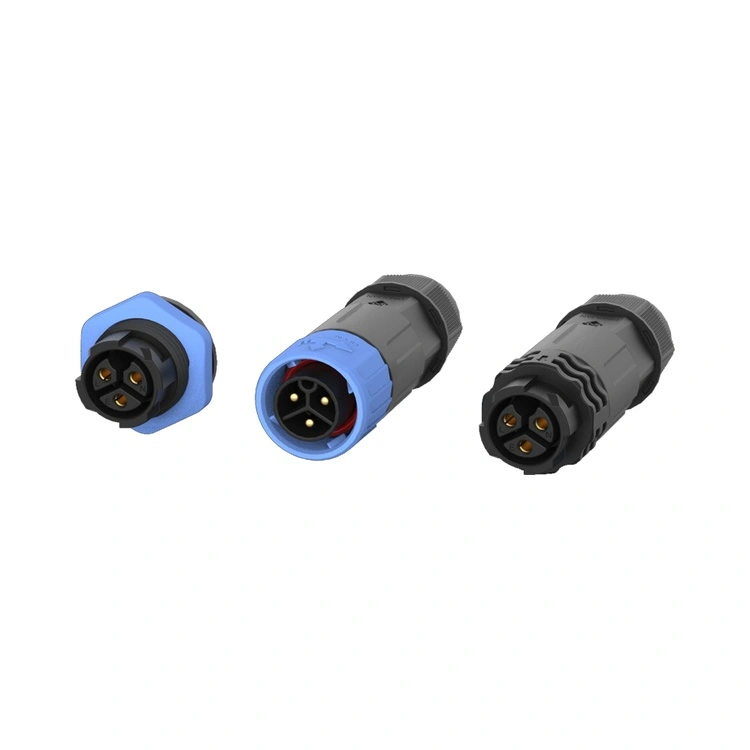

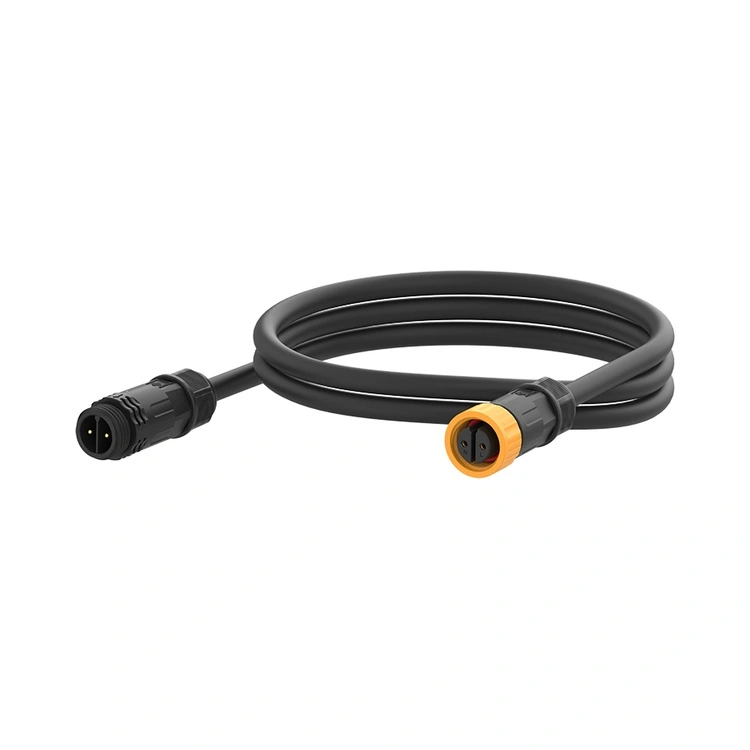

M16 सिरीज वाटरप्रूफ कनेक्टर रियुनियनको मध्य-दायराको औद्योगिक इन्टरकनेक्ट हो, कम्प्याक्ट M12 कनेक्टरहरू र ठूला M20/M25 पावर कनेक्टरहरू बीचको खाडललाई कम गर्न डिजाइन गरिएको हो। IP67/IP68 सील मापदण्डहरूमा प्रमाणित, यो थ्रेडेड गोलाकार कनेक्टरले धुने वातावरण, बाहिरी स्थापनाहरू, र मध्यम पावर आवश्यकताहरूसँग औद्योगिक उपकरणहरूको लागि उपयुक्त वातावरणीय सुरक्षाको साथ एक बलियो 16mm इन्टरफेस संयोजन गर्दछ।
सम्पर्कहरू चुनिंदा सुनको प्लेटिङको साथ पीतलबाट मेसिन बनाइन्छ, सयौं मिलन चक्रहरूमा कम र सेबल सम्पर्क प्रतिरोध कायम राख्छ। रियुनियनले M16 शृङ्खलालाई ठाडो एकीकृत प्रक्रिया मार्फत निर्माण गर्छ—स्वचालित असेम्बली र १००% विद्युतीय परीक्षण मार्फत सटीक मेसिनिङबाट। प्यानल-माउन्ट र केबल-माउन्ट संस्करणहरूमा उपलब्ध, सोल्डर वा PCB समाप्तिको साथ, M16 श्रृंखलाले विभिन्न उपकरण डिजाइनहरूमा अनुकूलन गर्दछ। M12 भन्दा धेरै हालको क्षमता प्रदान गर्ने जडानकर्ता चाहिने ईन्जिनियरहरूका लागि तर स्थिर-कम्प्याक्ट फारम कारकमा, यो कनेक्टरले भरपर्दो, सिल गरिएको इन्टरकनेक्ट समाधान प्रदान गर्दछ।
| सुविधा | लाभ |
| IP67/IP68 वातावरणीय सील | धुलो, अस्थायी विसर्जन, र विस्तारित विसर्जनको सामना गर्दछ — वाशडाउन, बाहिरी र समुद्री स्थापनाहरूको लागि भरपर्दो। |
| 2 देखि 8-पिन कन्फिगरेसनहरू | साधारण पावर जडानहरू, बहु-संकेत, र हाइब्रिड पावर-सिग्नल अनुप्रयोगहरूलाई समर्थन गर्दछ। |
| हाइब्रिड 2+4 पिन विकल्प | एकल कनेक्टरमा पावर (2 पिन, 10A) र सिग्नल (4 पिन, 3A) को संयोजन गर्छ—केबल गणना र प्यानल स्पेस घटाउँछ। |
| हालको मूल्याङ्कन 15A सम्म | मध्यम पावर लोडहरू ह्यान्डल गर्छ—मोटरहरू, एक्चुएटरहरू, र LED प्रकाशको लागि उपयुक्त। |
| थ्रेडेड लकिङ मेकानिज्म | कम्पन-प्रतिरोधी मिलन - मेसिनरी आन्दोलन र थर्मल साइकल चलाउनबाट ढिलो हुनबाट रोक्छ। |
| गोल्ड प्लेटेड ब्रास सम्पर्कहरू | कम सम्पर्क प्रतिरोध (≤3mΩ) र जंग संरक्षण - आर्द्र वातावरणमा प्रदर्शन कायम राख्छ। |
| उच्च-तापमान PA66 आवास | -40°C देखि +105°C सञ्चालन—औद्योगिक र बाहिरी तापक्रम चरमलाई कभर गर्दछ। |
| प्यारामिटर | २-पिन | ३-पिन | ४-पिन | ५-पिन | ६-पिन | ७-पिन | ८-पिन | २+४-पिन |
| भोल्टेज मूल्याङ्कन | 250V | 250V | 250V | 250V | 125V | ५०V | ५०V | 250V+50V |
| हालको मूल्याङ्कन | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| तार खण्ड | ०.७५-१.५ मिमी² | ०.७५-१.५ मिमी² | ०.५-१.० मिमी² | ०.५-१.० मिमी² | ०.२५-०.५ मिमी² | ०.२५-०.५ मिमी² | ०.२५-०.५ मिमी² | 1.5/0.5mm² |
सञ्चालन तापमान: -40°C ~ +105°C
संरक्षण मूल्याङ्कन: IP67 / IP68 (मेटेड)
आवास सामग्री: उच्च-तापमान थर्मोप्लास्टिक
सम्पर्क सामाग्री: सुन प्लेटेड तामा मिश्र धातु
सम्पर्क प्रतिरोध: ≤3mΩ
मिलन चक्र: ≥500
ज्वलनशीलता मूल्याङ्कन: UL 94 V-0
सबै सामग्री RoHS अनुरूप
| पक्ष | पुनर्मिलन M16 श्रृंखला | प्रिमियम यूरोपीय M16 ब्रान्डहरू | कम लागत अनब्रान्डेड M16 |
| मूल्य | मात्रा-अनुकूल मूल्य निर्धारण | 3-4 × माथि | सस्तो अग्रिम |
| सील रेटिंग | IP67/IP68 - मानक | IP67 सामान्य | अप्रमाणित दावीहरू |
| हालको मूल्याङ्कन | 15A सम्म | 15A सम्म सामान्य | चर |
| पिन विकल्पहरू | 2~8pins प्लस हाइब्रिड 2+4pins | सीमित दायरा | अपूर्ण चयन |
| 100% विद्युत परीक्षण | प्रत्येक एकाइ | नमूना आधारित | अनियमित वा कुनै पनि |
| ट्रेसिबिलिटी | रालबाट समाप्त कनेक्टरमा ईआरपी ट्रेस गर्न मिल्ने | हो | कुनै पनि छैन |
| नेतृत्व समय | 10-17 दिन | 4-8 हप्ता | अप्रत्याशित |
| अनुकूलन MOQ | कम (100 टुक्रा) | उच्च (५००+) | प्रस्ताव गरिएको छैन |
| प्राविधिक समर्थन | 10-व्यक्ति ईन्जिनियरिङ् टोलीबाट 24-घण्टा प्रतिक्रिया | राम्रो तर ढिलो | सीमित |
| आईएसओ प्रमाणीकरण | 9001, 14001, 13485 | सामान्यतया 9001 | सामान्यतया कुनै पनि छैन |
| प्रमाणीकरण | स्कोप |
| ISO 9001: 2015 | गुणस्तर व्यवस्थापन - डिजाइन, उत्पादन, र बिक्री पछि सेवा। |
| ISO 14001: 2015 | वातावरणीय व्यवस्थापन - प्रमाणित फोहोर घटाउने र दिगो अभ्यासहरू। |
| ISO 13485:2016 | चिकित्सा उपकरण गुणस्तर व्यवस्थापन - निदान वा निगरानी उपकरणहरूमा प्रयोग M16 को लागी लागू। |
| UL मान्यता प्राप्त | उत्तर अमेरिकी बजारहरूको लागि कम्पोनेन्ट-स्तर सुरक्षा प्रमाणीकरण। |
| RoHS | खतरनाक पदार्थहरूको प्रतिबन्ध - EU निर्देशनको अनुपालन। |
रियुनियनको M16 उत्पादन लाइन कडा प्रक्रिया नियन्त्रण अन्तर्गत सञ्चालन हुन्छ। IP67/IP68 सील वास्तविक इमर्सन परीक्षण मार्फत प्रत्येक उत्पादन ब्याचमा प्रमाणित हुन्छ। परीक्षण रेकर्डहरू, सामग्री प्रमाणपत्रहरू, र निरीक्षण रिपोर्टहरू प्रत्येक ब्याचको लागि राखिन्छन्, तपाईंको गुणस्तर अडिटहरू र ग्राहक कागजात आवश्यकताहरूलाई समर्थन गर्दै।
2+4 हाइब्रिड कन्फिगरेसनले एउटै कनेक्टर हाउसिङमा दुई पावर सम्पर्कहरू (10A, 250V मूल्याङ्कन गरिएको) र चार सिग्नल सम्पर्कहरू (3A, 50V मूल्याङ्कन गरिएको) संयोजन गर्दछ। यस डिजाइनले महत्त्वपूर्ण फाइदाहरू प्रदान गर्दछ:
केबल गणना घटाउँछ – छुट्टाछुट्टै पावर र सिग्नल केबलहरू चलाउनुको सट्टा, एउटा केबलले दुवै बोक्न सक्छ।
प्यानल ठाउँ बचत गर्छ – एउटा प्यानल कटआउटले दुईलाई प्रतिस्थापन गर्छ।
स्थापनालाई सरल बनाउँछ – दुईको सट्टा जोडीमा एउटा कनेक्टर।
सामान्य अनुप्रयोगहरूमा मोटर ड्राइभहरू (पावर + एन्कोडर प्रतिक्रिया), एलईडी ल्युमिनेयरहरू (पावर + DALI नियन्त्रण), र पावर र डेटा दुवै आवश्यक पर्ने औद्योगिक सेन्सरहरू समावेश छन्। यदि तपाईंको यन्त्रलाई शक्तिको लागि >4A आवश्यक छ र यसले कम भोल्टेज संकेतहरू पनि बोक्छ भने, 2+4 हाइब्रिड प्रायः सबैभन्दा प्रभावकारी समाधान हो।
दुबै मूल्याङ्कनहरू समान कनेक्टर डिजाइनमा उपलब्ध छन्, तर व्यावहारिक भिन्नता हो:
IP67 – अस्थायी विसर्जनबाट सुरक्षित (३० मिनेटको लागि १ मिटर)। धेरै बाहिरी र वाशडाउन अनुप्रयोगहरूको लागि उपयुक्त।
IP68 – निरन्तर डुब्न (ग्राहक द्वारा निर्दिष्ट गहिराई र अवधि) विरुद्ध सुरक्षित। समुद्री, जलमग्न सेन्सर, र बाढी-प्रवण स्थापनाहरूको लागि उपयुक्त।
Reunion को मानक M16 IP67-रेट गरिएको छ। IP68 को लागि, हामी परिष्कृत O-ring सामग्री र वैकल्पिक ओभरमोल्डिंग प्रयोग गर्दछौं। तपाईंको अपेक्षित विसर्जनको गहिराइ र अवधि निर्दिष्ट गर्नुहोस् (जस्तै, "IP68, 24 घण्टाको लागि 2m") र हाम्रो इन्जिनियरिङ टोलीले उपयुक्तता पुष्टि गर्नेछ।
IP67 सील प्राप्त गर्न र कायम राख्न, पुनर्मिलन सिफारिस गर्दछ:
टर्क मिलाउने – ओ-रिङले प्यानलको सतहलाई सम्पर्क नगरेसम्म युग्मन नटलाई ह्यान्ड-टाइट गर्नुहोस्, त्यसपछि टर्क रेन्च प्रयोग गरेर ०.६-०.८ एनएमको अतिरिक्त टर्क लागू गर्नुहोस्। 1.0Nm भन्दा बढी नगर्नुहोस्।
ओ-रिंग निरीक्षण – यदि विरूपण, क्र्याकिंग, वा कडा हुने देखिन्छ भने O-रिंग बदल्नुहोस्।
प्रतिस्थापन समयतालिका – दैनिक धुने अनुप्रयोगहरूको लागि वार्षिक रूपमा; मानक औद्योगिक वातावरणको लागि प्रत्येक 2-3 वर्ष।
केबल बेन्ड रेडियस – कनेक्टर प्रविष्टिमा न्यूनतम 5× केबल व्यास कायम राख्नुहोस्।
अभिमुखीकरण – बाहिरी/वाशडाउन अनुप्रयोगहरूको लागि, ओरिएन्ट केबल तल निस्कनुहोस्।
