M25 श्रृंखला वाटरप्रूफ कनेक्टर

M25 शृङ्खला वाटरप्रूफ कनेक्टर M-श्रृङ्खला परिवार भित्र पुनर्मिलनको उच्चतम क्षमता भएको औद्योगिक इन्टरकनेक्ट हो, जहाँ पर्याप्त पावर डेलिभरी वातावरणीय सुरक्षासँग मिलेर बस्नु पर्ने अनुप्रयोगहरूको लागि डिजाइन गरिएको हो। यो थ्रेडेड गोलाकार कनेक्टरले IP67/IP68-मूल्याङ्कन गरिएको सीलसँग एक असभ्य 25mm इन्टरफेसलाई संयोजन गर्दछ, यसलाई भारी शुल्क उपकरणहरू, मोटर जडानहरू, पावर वितरण प्रणालीहरू, EV चार्ज गर्ने पूर्वाधार, र नवीकरणीय ऊर्जा स्थापनाहरूको लागि उपयुक्त बनाउँछ जहाँ नमी, धुलो र कम्पन निरन्तर चुनौतीहरू हुन्।

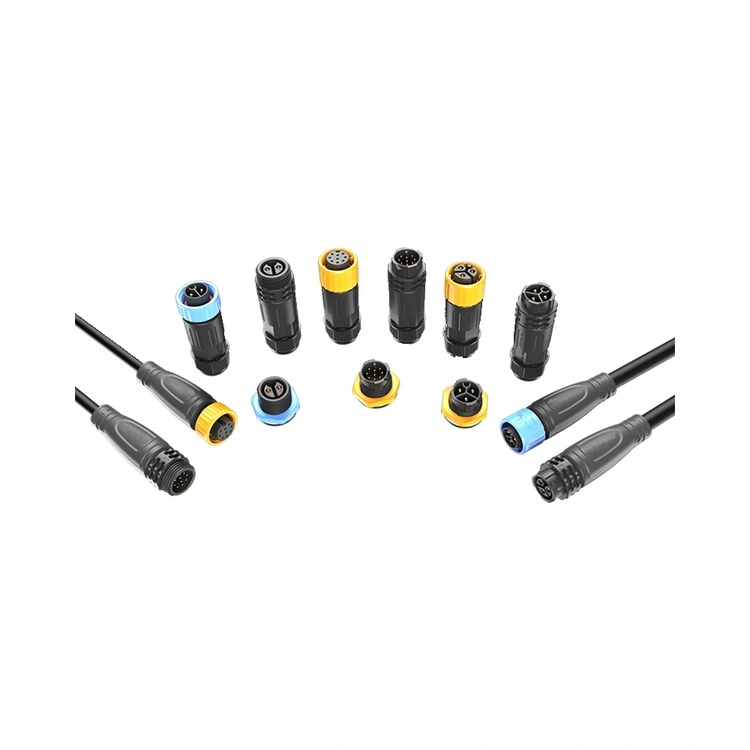

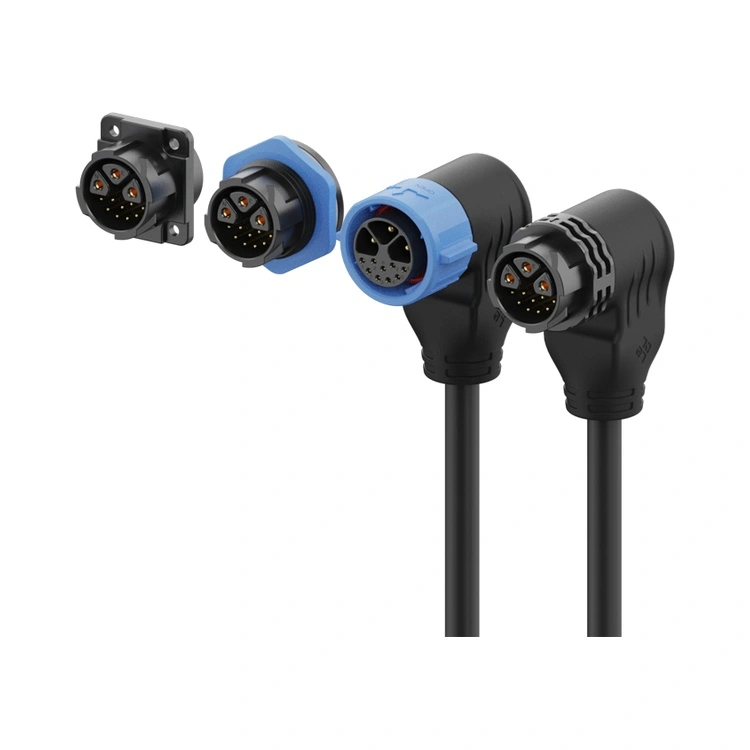

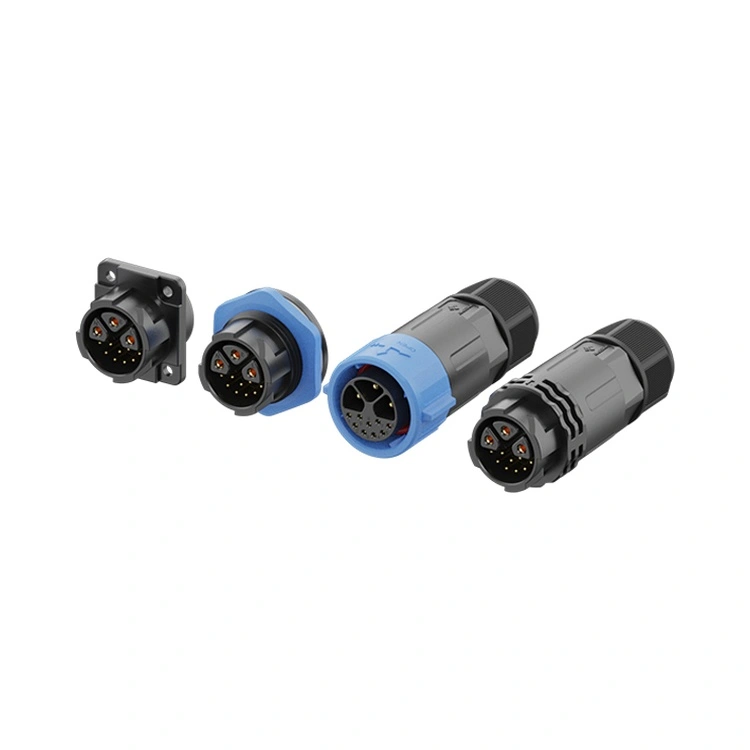

2- देखि 12-पिन कन्फिगरेसनहरूमा उपलब्ध, हाइब्रिड पावर-सिग्नल भेरियन्टहरू 5, 3+9 पिनहरू समावेश छन् जसले उच्च-वर्तमान पावर सम्पर्कहरूलाई कम-भोल्टेज सिग्नल सम्पर्कहरूसँग एकल आवासमा जोड्दछ, M25 श्रृंखलाले उच्च-शक्ति अनुप्रयोगहरूको विस्तृत श्रृंखलालाई समर्थन गर्दछ।

सम्पर्कहरू चयनात्मक सुनको प्लेटिङको साथ पीतलबाट मेसिन बनाइन्छ, सयौं मिलन चक्रहरूमा कम र स्थिर सम्पर्क प्रतिरोध कायम राख्छ। समर्थन गर्न सकिने अधिकतम वर्तमान 30A प्रति सम्पर्क हो।

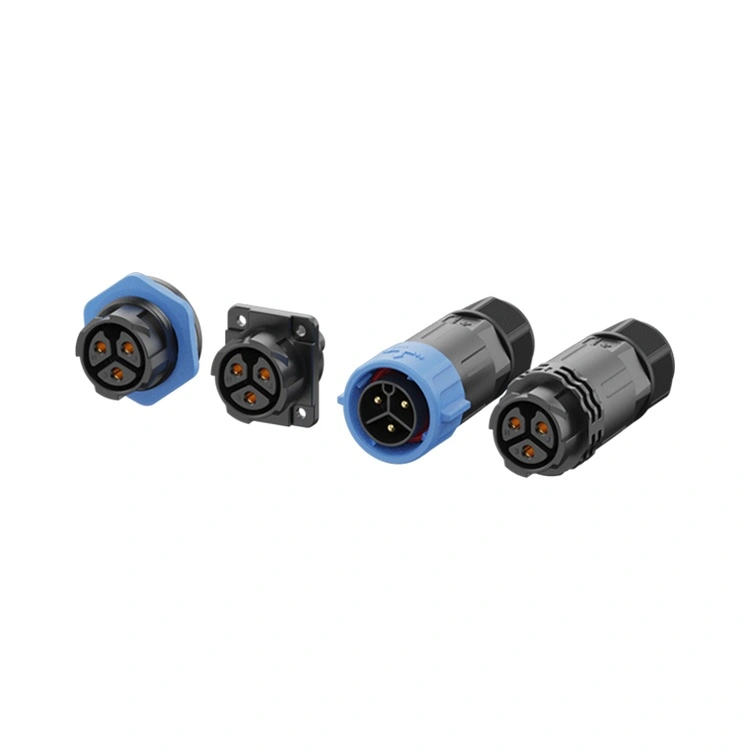

रियुनियनले M25 शृङ्खलालाई ठाडो एकीकृत प्रक्रिया मार्फत निर्माण गर्छ — सटीक मेसिनिङबाट स्वचालित एसेम्बली र १००% विद्युतीय परीक्षण। सोल्डरको साथ प्यानल-माउन्ट र केबल-माउन्ट संस्करणहरूमा उपलब्ध छ।

कुञ्जी बिक्री बिन्दुहरू

प्राविधिक विनिर्देशहरू

सामान्य विनिर्देशहरू:

सञ्चालन तापमान:-40°C ~ +105°C

संरक्षण मूल्याङ्कन:IP65 / IP67 / IP68 (मेटेड अवस्था)

आवास सामग्री:उच्च तापमान थर्मोप्लास्टिक

सम्पर्क सामग्री:सुन-प्लेट गरिएको पीतल

सम्पर्क प्रतिरोध:≤3mΩ

मिलन चक्र:≥५००

ज्वलनशीलता मूल्याङ्कन:UL 94 V-0

सबै सामग्री RoHS अनुरूप

प्रतिस्पर्धात्मक लाभहरू - किन पुनर्मिलनको M25 श्रृंखला छनौट गर्नुहोस्

पुनर्मिलन लाभ: तपाईंले कागजातित IP67 सील, हाइब्रिड पावर-सिग्नल कन्फिगरेसनहरू, र 30A सम्मको हालको मूल्याङ्कनहरू प्राप्त गर्नुहुन्छ—सबै लागत-प्रभावी मूल्यमा, युरोपेली ब्रान्डहरूको प्रिमियम लागत बिना।

प्रमाणीकरण र गुणस्तर आश्वासन

बारम्बार सोधिने प्रश्नहरू (FAQ)

1. मैले मेरो आवेदनको लागि M20 भन्दा M25 कहिले छनौट गर्नुपर्छ?

M25 छान्नुहोस् जब:

भारी-कर्तव्य अनुप्रयोगहरूको लागि तपाईंलाई अधिकतम मेकानिकल बलियोता चाहिन्छ।

तपाईंको अनुप्रयोगमा ठूला केबलहरू वा उच्च मेकानिकल तनाव समावेश छ।

तपाईंलाई पन्जा हातहरूसँग सजिलो ह्यान्डल गर्नको लागि सबैभन्दा ठूलो खोल चाहिन्छ।

तपाईंको प्यानल स्पेसले ठूलो २५ मिमी कटआउटलाई अनुमति दिन्छ।

जब M20 छान्नुहोस् प्यानल ठाउँ सीमित छ वा अनुप्रयोगलाई थप मेकानिकल बलियोता आवश्यक पर्दैन।

2. के M25 कनेक्टरले EV चार्जिङ अनुप्रयोगहरूको लागि DC पावर ह्यान्डल गर्न सक्छ?

हो— M25 शृङ्खला EV चार्जिङ पूर्वाधारका लागि उपयुक्त छ, विशेष गरी:

एसी चार्जिङ स्टेशनहरू।

अन-बोर्ड चार्जरहरू (मध्यम DC धाराहरू)।

ब्याट्री व्यवस्थापन प्रणाली इन्टरफेस (शक्ति + संकेत)।

M25 को 30A हालको मूल्याङ्कन, IP67 सिलिङ, र हाइब्रिड पावर-सिग्नल कन्फिगरेसनहरूले यसलाई धेरै EV चार्जिङ अनुप्रयोगहरूको लागि व्यावहारिक छनौट बनाउँछ। DC द्रुत चार्जिङ (100A+) को लागि, हामी उच्च-वर्तमान DC अनुप्रयोगहरूको लागि विशेष रूपमा डिजाइन गरिएका ठूला औद्योगिक जडानहरू सिफारिस गर्छौं।

3. उचित IP67 वाटरप्रूफको लागि M25 कपलिंग नटमा कुन टर्क लागू गर्नुपर्छ?

IP67 सील प्राप्त गर्न र कायम राख्न, पुनर्मिलन सिफारिस गर्दछ:

मिलन टोक़ - ओ-रिङले प्यानलको सतहलाई सम्पर्क नगरेसम्म युग्मन नटलाई हातले कस्नुहोस्, त्यसपछि टर्क रेन्च प्रयोग गरेर 1.2-1.5Nm को अतिरिक्त टर्क लागू गर्नुहोस्। 1.8Nm भन्दा बढी नगर्नुहोस्।

ओ-रिंग निरीक्षण - यदि विरूपण, क्र्याकिङ, वा कडा हुने देखिन्छ भने ओ-रिंग बदल्नुहोस्।

प्रतिस्थापन तालिका - माग गर्ने एप्लिकेसनहरूको लागि (दैनिक वाशडाउन, बाहिरी एक्सपोजर), O-rings वार्षिक रूपमा बदल्नुहोस्। मानक औद्योगिक वातावरणको लागि, प्रत्येक 2-3 वर्ष।

केबल बेन्ड त्रिज्या- कनेक्टर प्रविष्टिमा न्यूनतम 5× केबल व्यास कायम राख्नुहोस्।

केबल अभिमुखीकरण- बाहिरी/वाशडाउन एप्लिकेसनहरूका लागि, सिल इन्टरफेसको छेउमा तरल जम्मा हुनबाट जोगाउन केबललाई तल तिर उन्मुख गर्नुहोस्।
