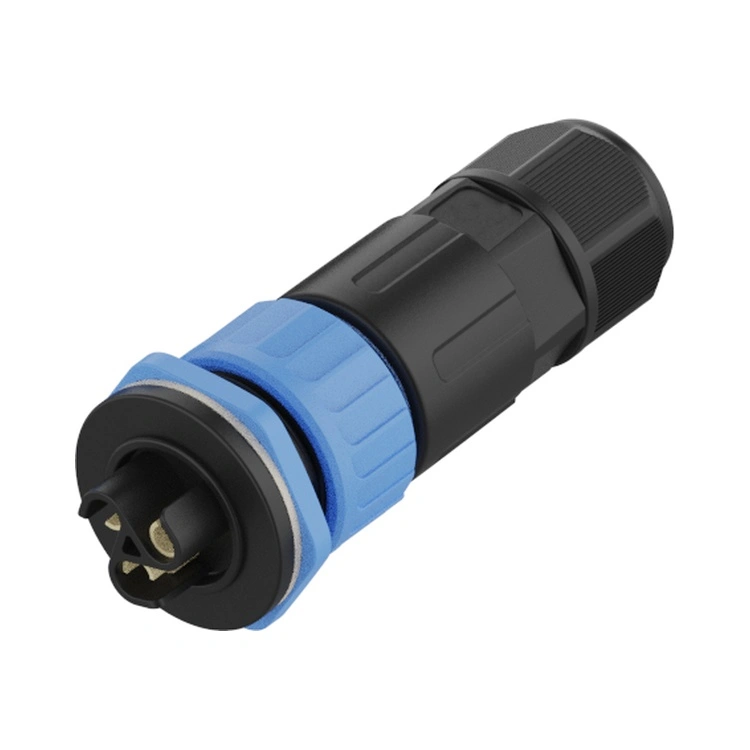

रियुनियन M25 शृङ्खलाको LED लाइट कनेक्टर 1,000W भन्दा माथिका फिक्स्चरहरूको लागि उद्देश्य-निर्मित हो जहाँ थर्मल साइकल (ΔT माथि 145°C) र मेकानिकल झटकाले सामान्यतया मानक M20 समाधानहरू घटाउँछ। जेनेरिक प्रतिलिपिहरू भन्दा फरक, यो शृङ्खलाले प्रत्येक उत्पादन ब्याचलाई निम्नमा समावेश गर्दछ:
1) 100% hipot र सम्पर्क प्रतिरोध परीक्षण
2) IP67 वाटरप्रूफ परीक्षण – 1m गहिराई, 30 मिनेट, भिडियो रेकर्ड संग दस्तावेज
3) थर्मल झटका प्रमाणीकरण – 500 चक्र -40 ° C देखि + 105 ° C सील विश्राम बिना
यो परीक्षण प्रोटोकलले सिधै बाहिरी LED प्रणालीहरूमा #1 विफलता मोडलाई सम्बोधन गर्दछ: हावा-प्रेरित केबल स्वेद्वारा हुने माइक्रो-मोशन फ्रिटिंग क्षरण। थ्रेडेड लकिङ मेकानिजम (सिफारिस गरिएको टर्क 1.2–1.5Nm) ले 80N भन्दा माथि इन्टरफेसको दबाब कायम राख्छ, 50m-उच्च स्टेडियम मास्टहरूमा माउन्ट गर्दा पनि स्थिर सम्पर्क सुनिश्चित गर्दछ।
| चयन मापदण्ड | पुनर्मिलन M25 श्रृंखला एलईडी लाइट कनेक्टर | M20 श्रृंखला (कम क्षमता) | ब्रान्ड नभएको M25 लुक-एलाइक्स |
| अधिकतम निरन्तर प्रवाह | 30A (प्रति पावर पिन) | 30A (तर 85°C मा 22A मा घट्छ) | 30A दाबी गर्नुहोस्, तर 25A मा असफल भयो (थर्मल छवि रिपोर्ट छैन) |
| हाइब्रिड पिन विकल्पहरू | ३+२ / ३+५ /३+९ पिन | २+२ मात्र (कस्टम MOQ ५००+) | कुनै पनि छैन - शक्ति मात्र गोला |
| IP67 वाटरप्रूफ | प्रत्येक ब्याच – विसर्जन-परीक्षण गरिएको, फोटोहरू राखिएको | नमूनामा आधारित (1 प्रति 1,000) | दस्तावेज गरिएको छैन |
| केबल OD आवास | ६–१२ मिमी (ग्लोभ-मैत्री नर्लिंग) | ४–८ मिमी | 5-10mm (खराब तनाव राहत) |
| नेतृत्व समय (1,000 पीसी) | 15-20 दिन | 4-6 हप्ता | अप्रत्याशित (प्रायः ड्रपशिप गरिएको) |
| ट्रेसिबिलिटी | ERP ब्याच कोड → कच्चा माल प्रमाणपत्र | ब्याच-स्तर | कुनै पनि छैन |
सिफारिस: ROI > 3 वर्ष र अनियोजित डाउनटाइम लागतहरू $2,000/घण्टा (जस्तै, एयरपोर्ट एप्रन, टनेल इग्रेस लाइटिङ) भन्दा बढी हुने कुनै पनि परियोजनाका लागि रियुनियन M25 शृङ्खलाको LED लाइट कनेक्टर निर्दिष्ट गर्नुहोस्।
| प्यारामिटर | २-पिन | ३-पिन | ४-पिन | ५-पिन | ६-पिन | ३+२-पिन | ३+५-पिन | ३+९-पिन |
| भोल्टेज मूल्याङ्कन | 250V | 250V | 250V | 250V | 250V | 250V/50V | 250V/50V | 250V/50V |
| हालको मूल्याङ्कन | ३०ए | ३०ए | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| तार खण्ड | 0.75-4.0mm² | 0.75-4.0mm² | ०.५-२.५ मिमी² | ०.५-२.५ मिमी² | ०.२५-१.५ मिमी² | ०.२५-२.५ मिमी² | ०.२५-२.५ मिमी² | ०.२५-२.५ मिमी² |
3+5 कन्फिगरेसनमा 5 सिग्नल पिनहरू 2.54mm पिचसँग स्वतन्त्र रूपमा ढालिएका छन्, जसले 250kHz मा >40dB क्रसस्टक एटेन्युएसन प्रदान गर्दछ - DMX512 RDM द्वि-दिशात्मक सञ्चारको लागि महत्वपूर्ण। DALI-2 अनुप्रयोगहरूको लागि, 3+2 पिन भेरियन्ट (2 सिग्नल तारहरू) ले 30A पावर रेललाई कायम राख्दा प्रति लुप 64 फिक्स्चरहरू सम्म ठेगाना समर्थन गर्दछ। निर्दिष्टकर्ताहरूको लागि व्यावहारिक तारिङ गाइड:
३+५ पिन: पिन १–३ = L1/L2/L3 (3-चरण, 20A प्रत्येक); पिन ४–५ = DALI +/-; पिन ६–७ = DMX डाटा+ / डाटा-; पिन ८ = DMX सामान्य (शिल्ड सन्दर्भ)।
३+२ पिन: पिन १–३ = L/N/PE (एकल चरण ३०ए वा ३-फेज २०ए); पिन 4–5 = 0-10V डिमिङ वा DALI।
यो हाइब्रिड आर्किटेक्चरले टर्मिनल-ब्लक स्प्लिसहरूको 40% हटाएर क्षेत्रीय श्रमलाई घटाउँछ
A: उच्च-ताप थर्मोप्लास्टिक इन्सुलेटर (UL 94 V-0) ले प्रभाव शक्ति >6 kJ/m² -40°C मा राख्छ (प्रति ISO 179 परीक्षण गरिएको)। सिलिकन ओ-रिङले 500 कोल्ड-स्टार्ट चक्र पछि कम्प्रेसन सेट <20% कायम राख्छ।
मानक DALI-नियन्त्रित परियोजनाहरूको लागि, हामी 3+2 कन्फिगरेसन सिफारिस गर्छौं:
3 पावर पिन (20A प्रत्येक) LED चालक इनपुटको लागि।
DALI डेटाका लागि २ सिग्नल पिन (10A प्रत्येक)।
यसले उच्च-वाटेज ल्युमिनेयरहरूको लागि पर्याप्त शक्ति प्रदान गर्दछ र 300 मिटरसम्म चल्ने DALI सञ्चारलाई समर्थन गर्दछ। बहु-च्यानल रङ नियन्त्रण वा एकीकृत सेन्सर प्रतिक्रियाको लागि, ३+५ वा ३+९ भ्यारिएन्टहरू छनौट गर्नुहोस्। सबै कन्फिगरेसनहरूले DALI, DMX, 0-10V, र RS-485 प्रोटोकलहरूको लागि सिग्नल अखण्डता कायम राख्छन्।
