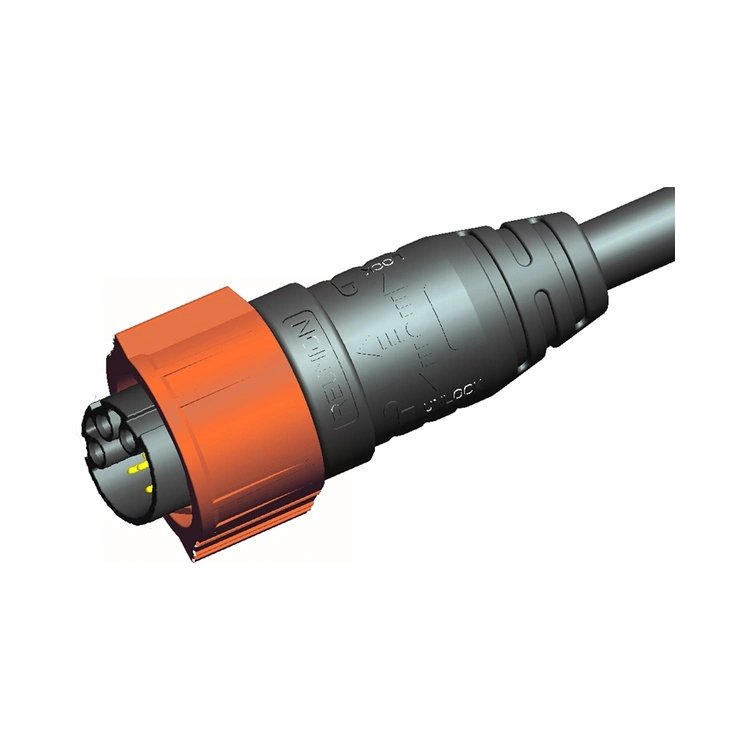

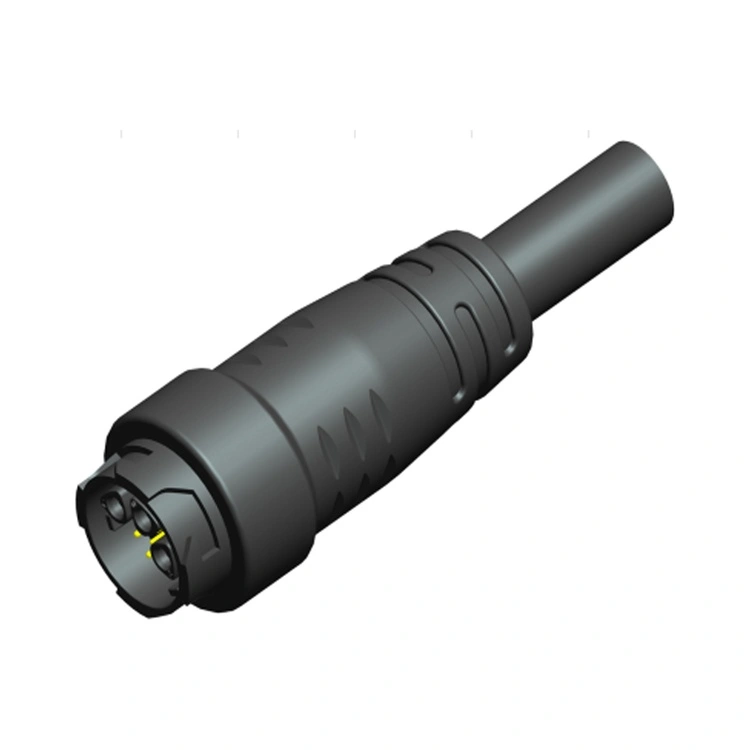

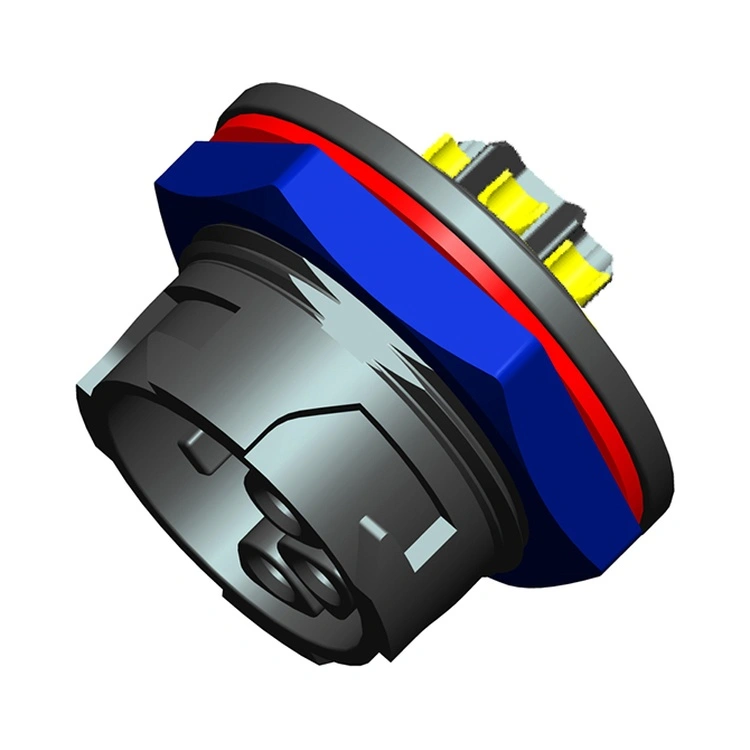

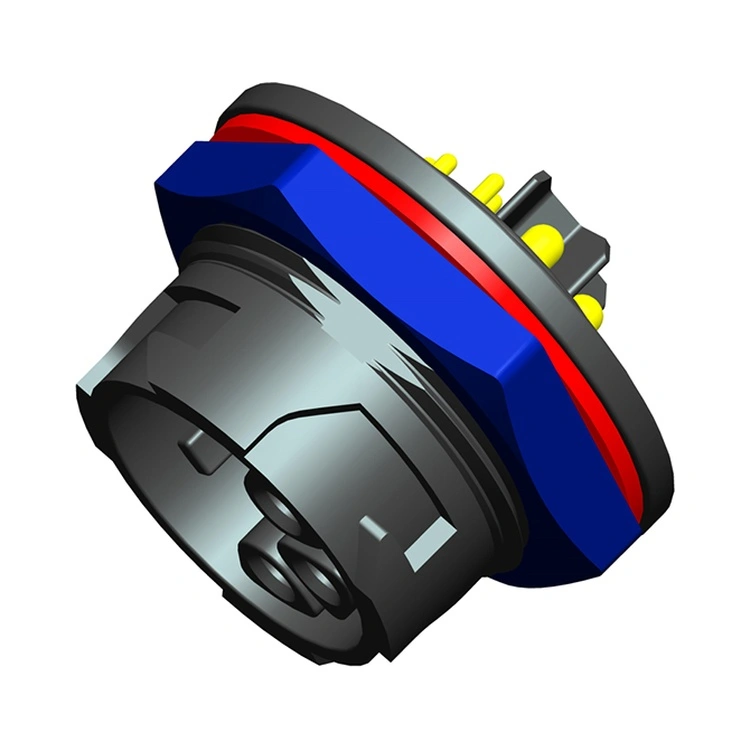

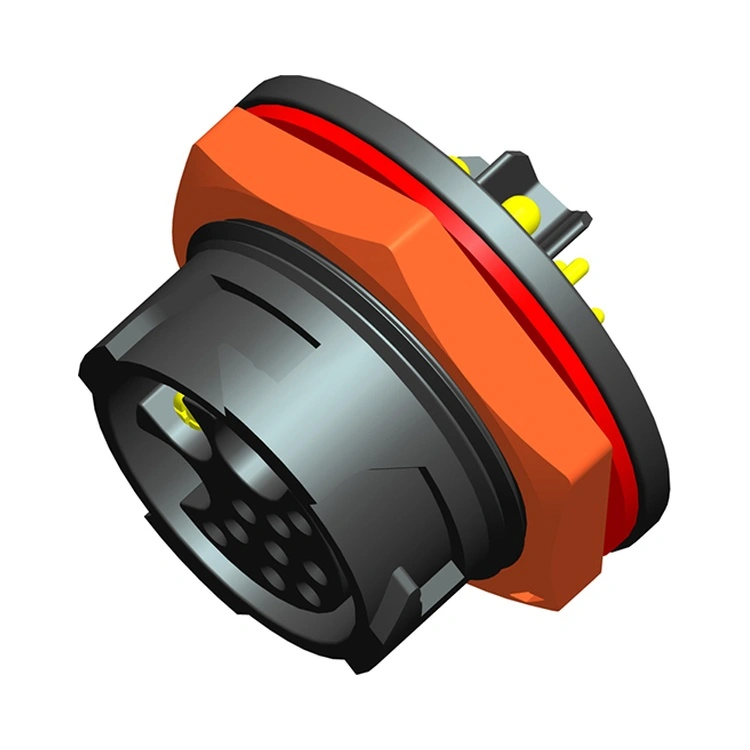

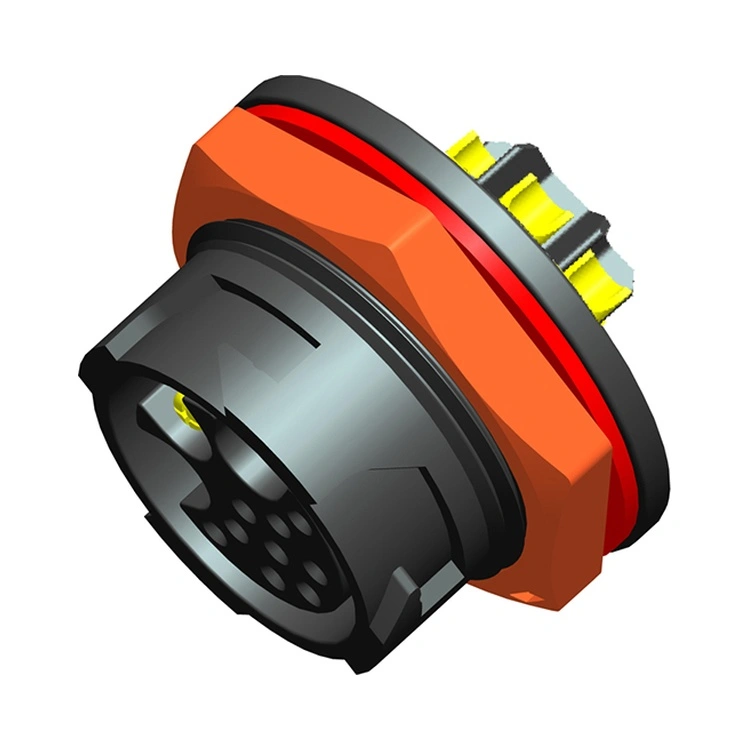

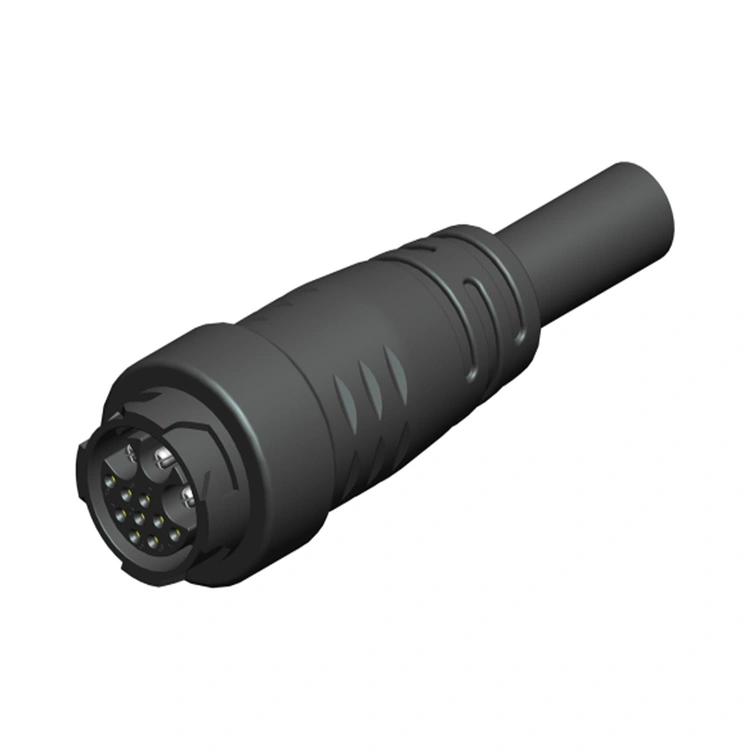

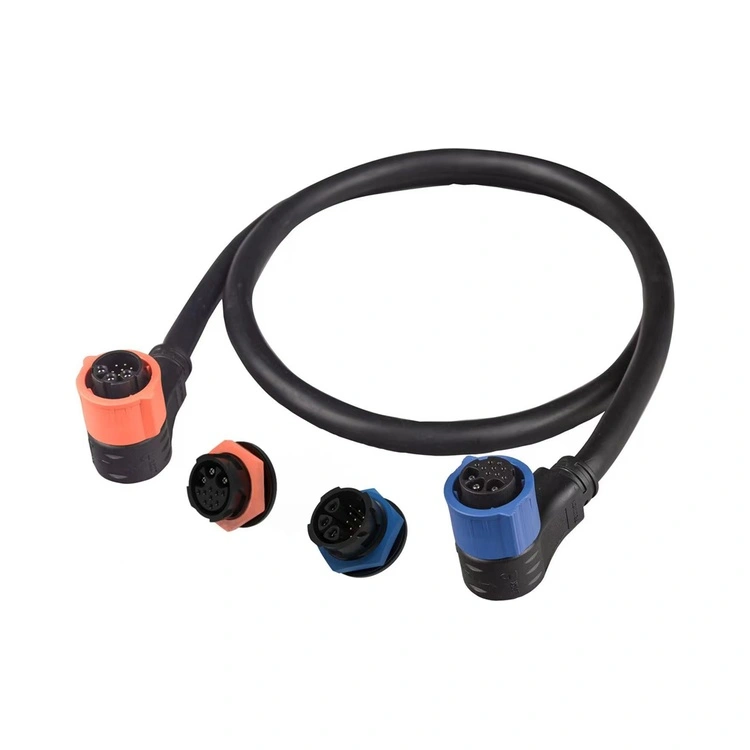

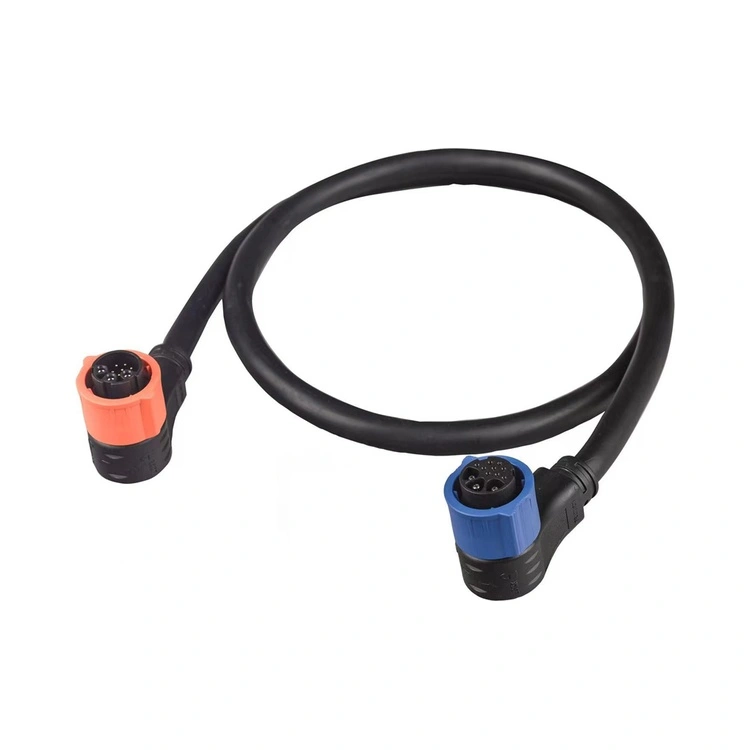

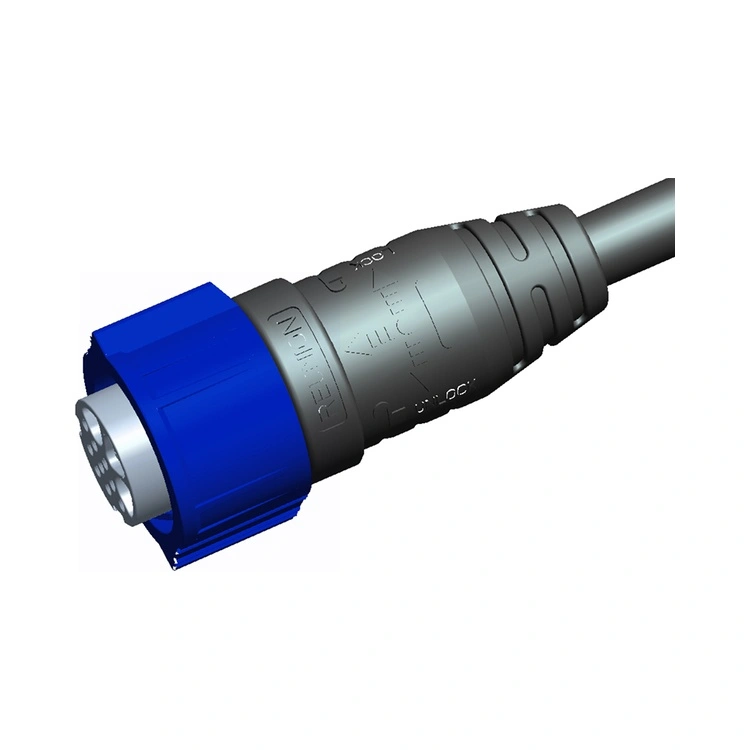

X श्रृंखला पावर र सिग्नल हाइब्रिड कनेक्टर रियुनियनको अभिनव इन्टरकनेक्ट समाधान हो जसले एकल, स्पेस-सेभिंग हाउसिङमा पावर डेलिभरी र सिग्नल ट्रान्समिसनलाई संयोजन गर्दछ। यो कनेक्टरले प्यानल स्पेस, केबल गणना, र स्थापना जटिलता कम गर्न उपकरण निर्माताहरूबाट बढ्दो मागलाई सम्बोधन गर्दछ बहु जडान प्रकारहरू एक इन्टरफेसमा एकीकृत गरेर।
पावर सम्पर्कहरू सुरक्षित, कम-प्रतिरोधी जडानहरूको लागि डिजाइन गरिएको छ, जबकि सिग्नल सम्पर्कहरू ढालिएको छ र क्रसस्टकलाई कम गर्नको लागि राखिएको छ। रियुनियनले X शृङ्खलालाई ठाडो एकीकृत प्रक्रिया मार्फत निर्माण गर्छ — सटीक मेसिनिङ र इन्जेक्सन मोल्डिङबाट स्वचालित एसेम्बली र १००% विद्युतीय परीक्षण मार्फत। उन्नत औद्योगिक उपकरण, ब्याट्री, ऊर्जा, ebike, LED, वा रोबोटिक्स डिजाइन गर्ने इन्जिनियरहरूका लागि, यो कनेक्टरले भरपर्दो, प्रभावकारी समाधान प्रदान गर्दछ जसले तारिङलाई सरल बनाउँछ र समग्र प्रणालीको पदचिह्न कम गर्छ।
| सुविधा | लाभ |
| एक कनेक्टरमा पावर र सिग्नल | एकल इन्टरफेसमा पावर डिलिवरी (30A सम्म) र सिग्नल ट्रान्समिसनलाई जोड्छ — प्यानल स्पेस र केबल गणना घटाउँछ। |
| द्रुत रोटेशन लक प्रणाली | श्रव्य लक पुष्टिको साथ द्रुत, एक-हातले मिलन - स्थापना र मर्मत समय घटाउँछ। |
| IP67 पर्यावरण सील | डस्ट-टाइट र अस्थायी विसर्जन विरुद्ध सुरक्षित - औद्योगिक र बाहिरी अनुप्रयोगहरूको लागि भरपर्दो। |

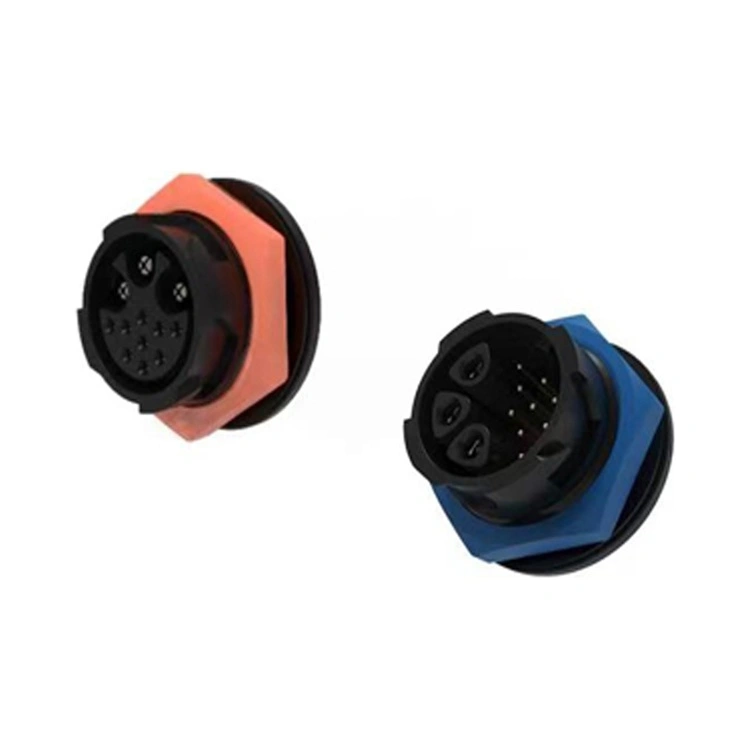

| बहु पावर-सिग्नल कन्फिगरेसनहरू | 1X श्रृंखला: 2+4pins 3X श्रृंखला: 3+9 पिन - बिभिन्न शक्ति र संकेत आवश्यकताहरु लाई अनुकूल गर्दछ। |
| प्लास्टिक आवास | नायलॉन सामग्री—UL94-V0, जंग प्रतिरोधी, पहिरन-प्रतिरोधी |
| गोल्ड प्लेटेड सम्पर्कहरू | कम सम्पर्क प्रतिरोध र क्षरण सुरक्षा - सयौं मिलन चक्रहरूमा प्रदर्शन कायम राख्छ। |
| -40°C देखि +105°C सञ्चालन | फराकिलो तापमान दायराले चरम औद्योगिक र बाहिरी अवस्थाहरू समेट्छ। |
| प्यारामिटर | विशिष्टता |
| सम्पर्क कन्फिगरेसनहरू | ३ पावर + ९ सिग्नल |
| पावर सम्पर्क वर्तमान | प्रति सम्पर्क 30A सम्म |
| पावर भोल्टेज | 300V AC/DC सम्म |
| सिग्नल सम्पर्क वर्तमान | प्रति सम्पर्क 5A सम्म |
| सिग्नल भोल्टेज | 30V DC सम्म |
| सम्पर्क प्रतिरोध | ≤5mΩ |
| इन्सुलेशन प्रतिरोध | ≥2000MΩ |
| डाइलेक्ट्रिक प्रतिरोध | 1500V AC 1 मिनेटको लागि |
| मिलन चक्रहरू | ≥1,000 पटक |
| सञ्चालन तापमान | -40°C ~ +105°C |
| संरक्षण मूल्याङ्कन | IP67 (मेटेड अवस्था) |
| आवास सामग्री | PA6+GF कालो रंग |
| सम्पर्क सामग्री | C54400 र C3602 सुनको प्लेटिङ र नेल प्लेटिङ |

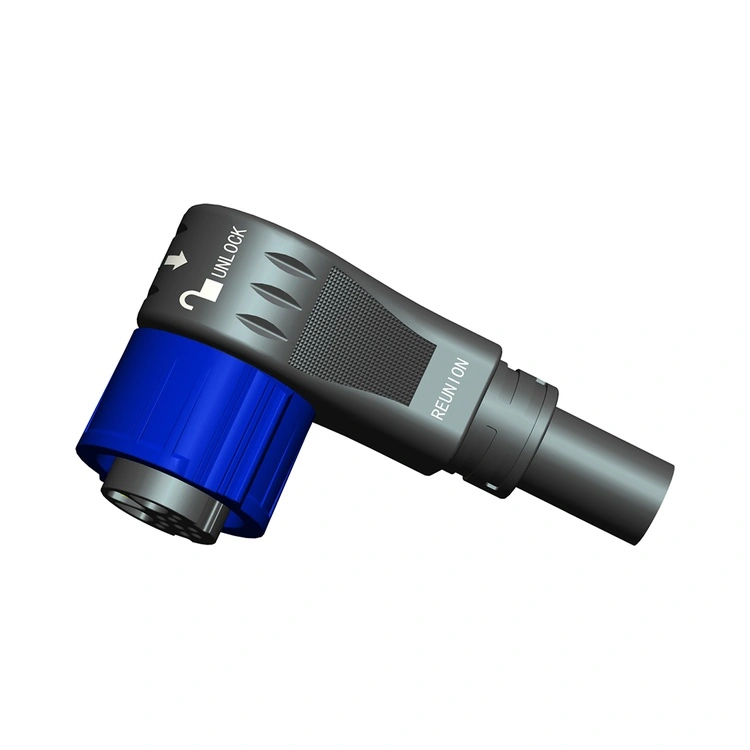

| केबल निकास | सीधा वा दायाँ कोण |
| पक्ष | रियुनियन X श्रृंखला हाइब्रिड | पावर + सिग्नल कनेक्टरहरू अलग गर्नुहोस् | प्रिमियम यूरोपीय हाइब्रिड कनेक्टर ब्रान्डहरू |
| प्यानल स्पेस | एउटा प्यानल कटआउट आवश्यक छ | दुई प्यानल कटआउटहरू आवश्यक छ | एउटा प्यानल कटआउट |
| केबल गणना | एउटा केबल चाहिन्छ | दुई केबल आवश्यक छ | एउटा केबल |
| मूल्य | मात्रा-अनुकूल मूल्य निर्धारण | कम घटक लागत, उच्च स्थापना लागत | 3-4 × माथि |
| स्थापना समय | घटाइएको (एक कनेक्टर) | विस्तारित (दुई कनेक्टर) | घटाइयो |
| IP67 सील | मानक | चर | मानक |
| सम्पर्क कन्फिगरेसनहरू | बहु विकल्प - व्यापक | अनुकूलन योग्य | सीमित दायरा |
| पावर रेटिंग | 30A सम्म | समान | समान |
| 100% विद्युत परीक्षण | प्रत्येक एकाइ | नमूना आधारित | नमूना आधारित |
| ट्रेसिबिलिटी | ईआरपी ट्रेस योग्य | चर | हो |
| नेतृत्व समय | 12-15 दिन | 4-8 हप्ता | 4-8 हप्ता |
| अनुकूलन | कम MOQ | चर | उच्च MOQ |
पुनर्मिलन लाभ: तपाईंले एकीकृत पावर-सिग्नल जडान, कम प्यानल स्पेस आवश्यकताहरू, र सरलीकृत केबल व्यवस्थापन प्राप्त गर्नुहुन्छ—सबै लागत-प्रभावी मूल्यमा, युरोपेली ब्रान्डहरूको प्रीमियम लागत बिना।
| प्रमाणीकरण | स्कोप |
| ISO 9001: 2015 | गुणस्तर व्यवस्थापन - डिजाइन, उत्पादन, र बिक्री पछि सेवा। |
| ISO 14001: 2015 | वातावरणीय व्यवस्थापन - प्रमाणित फोहोर घटाउने र दिगो अभ्यासहरू। |
| ISO 13485:2016 | चिकित्सा उपकरण गुणस्तर व्यवस्थापन - निदान वा निगरानी उपकरणमा प्रयोग X श्रृंखला लागि लागू। |
| UL मान्यता प्राप्त | उत्तर अमेरिकी बजारहरूको लागि कम्पोनेन्ट-स्तर सुरक्षा प्रमाणीकरण। |
| RoHS | खतरनाक पदार्थहरूको प्रतिबन्ध - EU निर्देशनको अनुपालन। |
रियुनियनको X श्रृंखला उत्पादन लाइन कडा प्रक्रिया नियन्त्रण अन्तर्गत सञ्चालन हुन्छ। IP67 सील वास्तविक इमर्सन परीक्षण मार्फत प्रत्येक उत्पादन ब्याचमा प्रमाणित हुन्छ। परीक्षण रेकर्डहरू, सामग्री प्रमाणपत्रहरू, र निरीक्षण रिपोर्टहरू प्रत्येक ब्याचको लागि राखिन्छन्।
प्राथमिक लाभ होठाउँ र केबल दक्षता। एक हाइब्रिड कनेक्टर:
प्यानल कटआउटहरू घटाउँछ- एक कनेक्टर बनाम दुई वा तीन अलग कनेक्टर।
केबल गणना घटाउँछ- एक केबल असेंबली बनाम धेरै केबलहरू।
स्थापनालाई सरल बनाउँछ- एक मिलन अपरेशन बनाम धेरै अपरेशनहरू।
सम्भावित विफलता बिन्दुहरू कम गर्दछ- कम जडानको अर्थ असफलताको कम बिन्दु हो।
केबल व्यवस्थापन सुधार गर्दछ- एक केबल मार्ग र सुरक्षित गर्न सजिलो छ।
सीमित प्यानल स्पेस भएका उपकरणहरूका लागि-जस्तै मेडिकल उपकरणहरू, रोबोटिक्स वा कम्प्याक्ट औद्योगिक नियन्त्रणहरू-हाइब्रिड कनेक्टर प्रायः आवश्यक हुन्छ।
पुनर्मिलनले निम्न स्थापना अभ्यासहरू सिफारिस गर्दछ:
मिलन- श्रव्य क्लिकले लक पुष्टि नगरेसम्म दृढतापूर्वक थिच्नुहोस्।
ओ-रिंग निरीक्षण- यदि विरूपण, क्र्याकिङ, वा कडा हुने देखिन्छ भने ओ-रिंग बदल्नुहोस्।
केबल बेन्ड त्रिज्या- न्यूनतम राख्नुहोस्5 × केबल व्यास कनेक्टर प्रविष्टिमा।
अभिमुखीकरण- ओरिएन्ट केबल बाहिरी/वाशडाउन स्थापनाहरूको लागि तल बाहिर निस्कनुहोस्।
