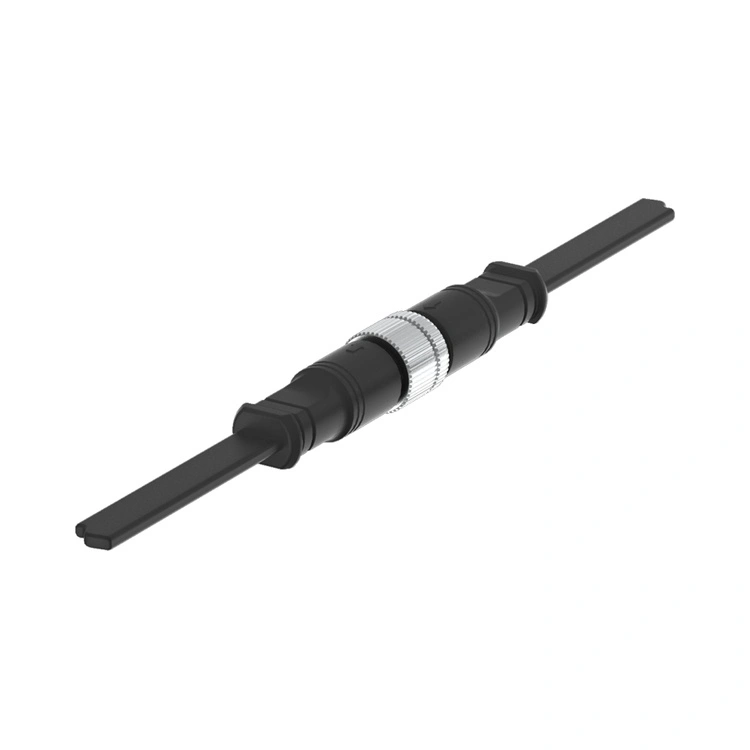

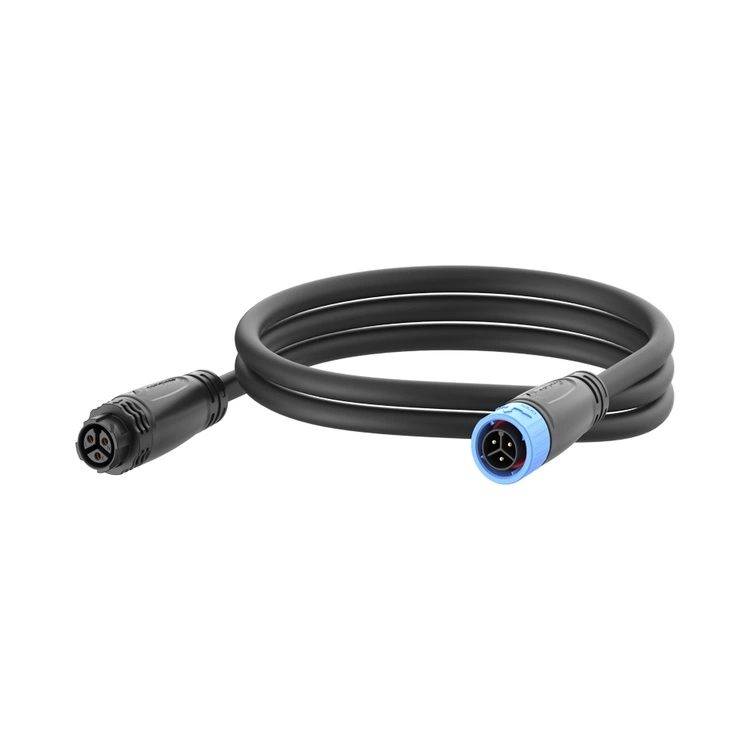

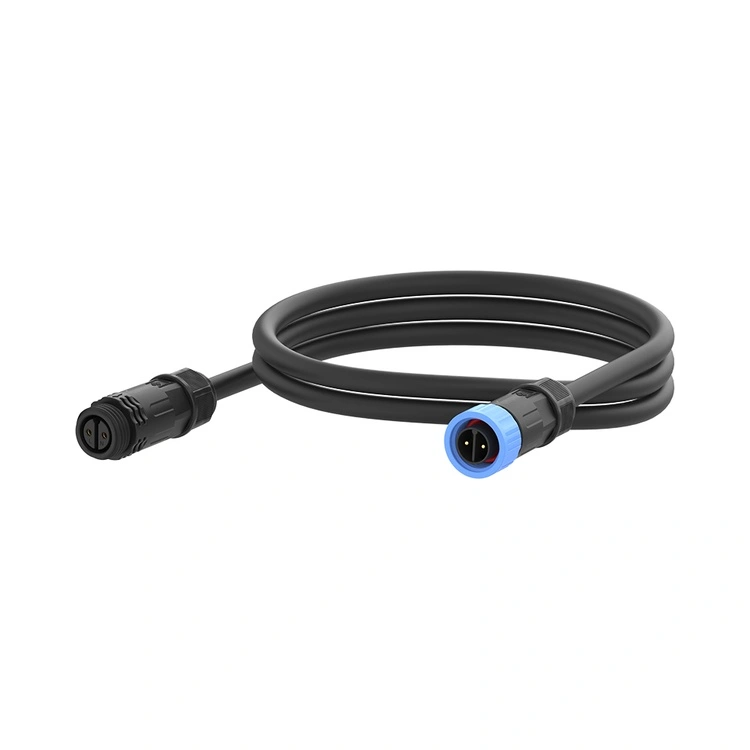

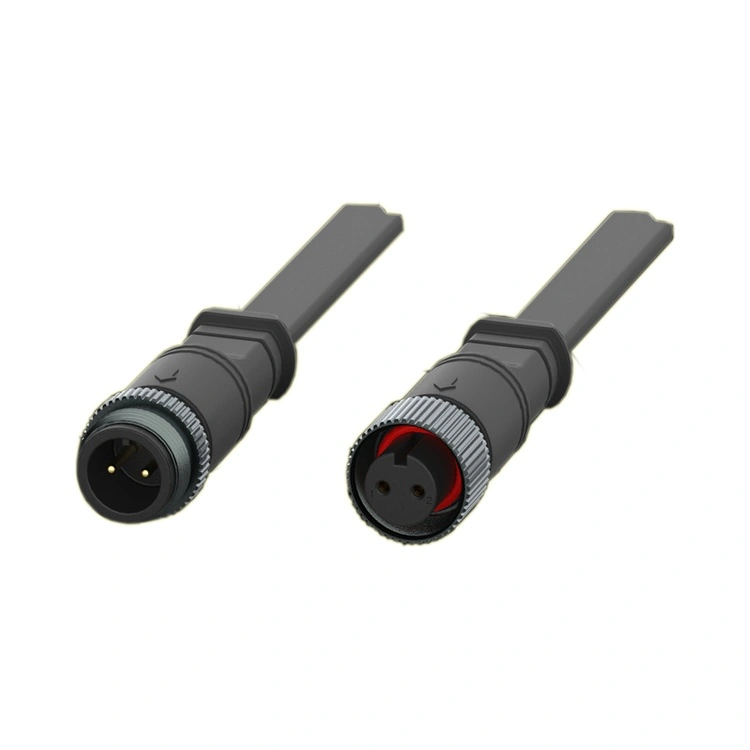

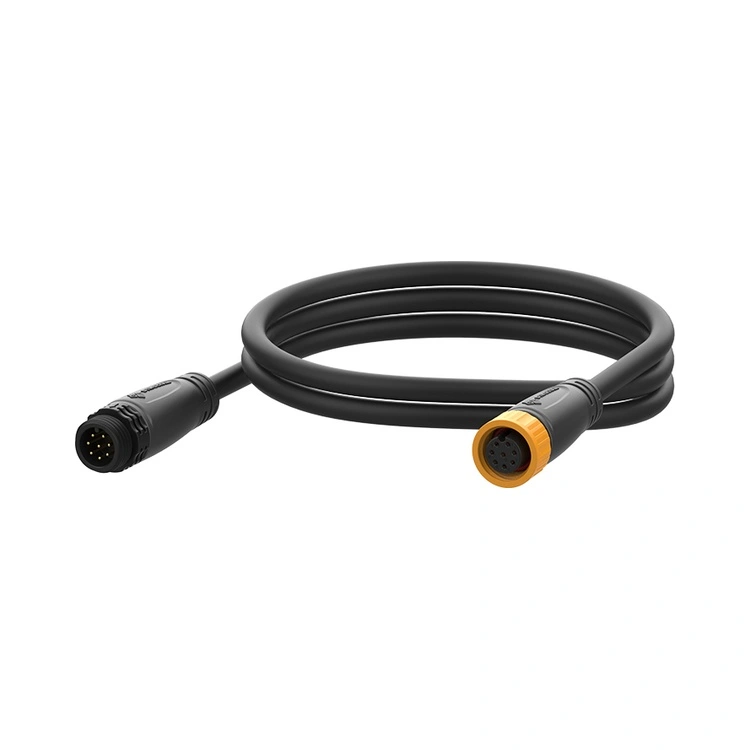

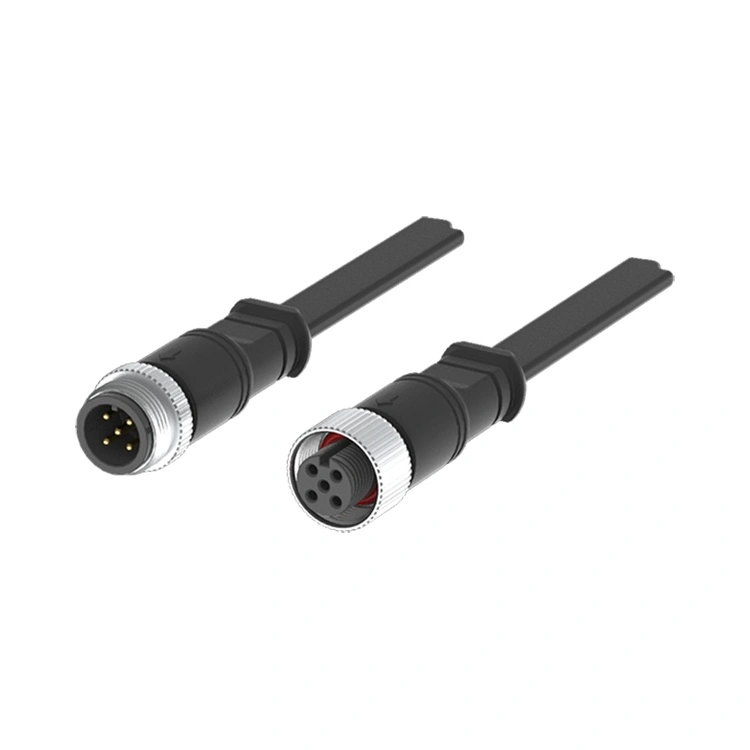

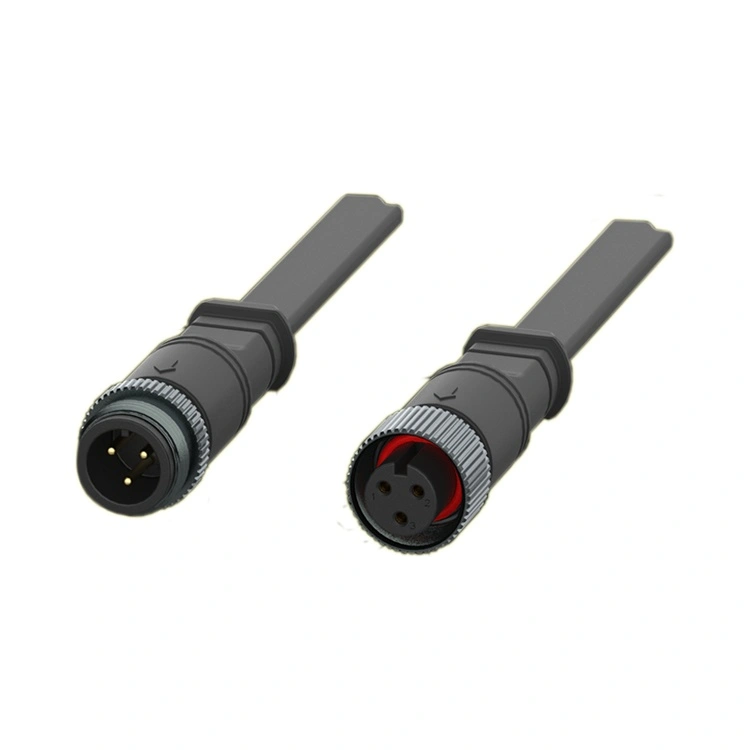

M16 शृङ्खला LED लाइट कनेक्टर बुद्धिमान एलईडी प्रकाश प्रणालीहरूका लागि रियुनियनको विशेष इन्टरकनेक्ट हो—डिमिङ कन्ट्रोल भएको सडक बत्तीदेखि रङ परिवर्तन गर्ने क्षमताहरूसँग वास्तुशास्त्रीय प्रकाशसम्म। यो थ्रेडेड गोलाकार कनेक्टरले IP67/IP68 सीलसँग बलियो 16mm इन्टरफेसलाई जोड्दछ, यसलाई बाहिरी स्थापनाहरूको लागि उपयुक्त बनाउँछ जहाँ पावर र सिग्नल अखण्डता दुवै आवश्यक हुन्छ।
कुञ्जी हाइब्रिड २+४ पिन संस्करण (२ पावर पिन + ४ सिग्नल पिन) सहित २ देखि ८-पिन कन्फिगरेसनहरूमा उपलब्ध छ, M16 शृङ्खलाले उच्च-वर्तमान पावर डेलिभरी (१५A सम्म) र कम-भोल्टेज नियन्त्रण संकेतहरू (DALI, DMX, 0-10V dimming, वा एकल कम्प्याक्ट RS-5 RS भित्र समर्थन गर्दछ।
आवास उत्कृष्ट मौसम प्रतिरोधको साथ उच्च-तापमान थर्मोप्लास्टिकबाट निर्माण गरिएको छ, जबकि सम्पर्कहरू कम र स्थिर सम्पर्क प्रतिरोध सुनिश्चित गर्न छनौट सुनको प्लेटिङको साथ पीतलबाट मेसिन गरिएको छ। रियुनियनले M16 शृङ्खलालाई ठाडो एकीकृत प्रक्रिया मार्फत निर्माण गर्छ — सटीक मेसिनिङ र इन्जेक्सन मोल्डिङबाट स्वचालित एसेम्बली र १००% विद्युतीय परीक्षण मार्फत।

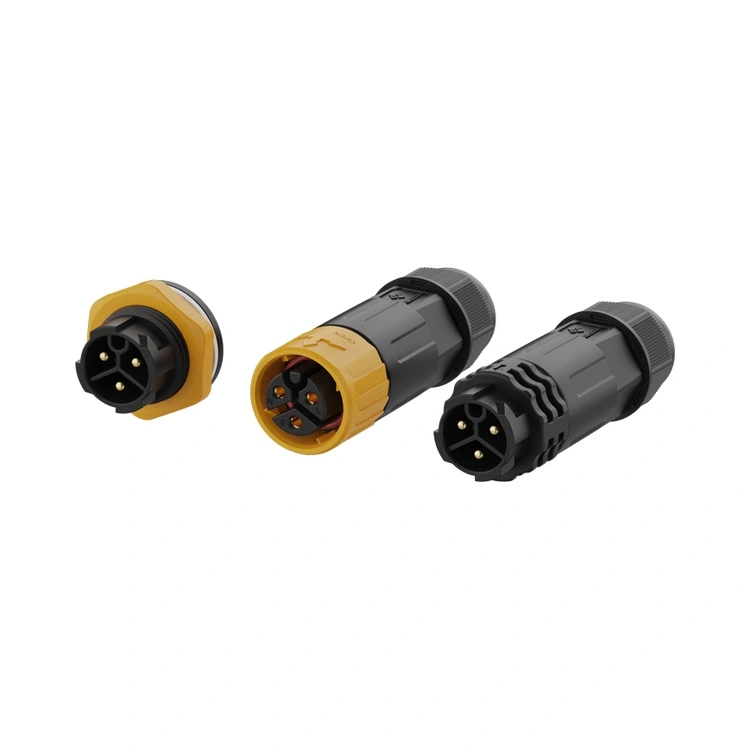

प्यानल-माउन्ट र केबल-माउन्ट संस्करणहरूमा सोल्डर वा PCB टर्मिनेसनहरू उपलब्ध छन्, M16 श्रृंखलाले विभिन्न लुमिनेयर डिजाइनहरूमा अनुकूलन गर्दछ। स्मार्ट शहरहरू, सुरुङहरू, वा खेलकुद स्टेडियमहरूका लागि जडान गरिएको प्रकाश प्रणालीहरू डिजाइन गर्ने इन्जिनियरहरूका लागि, यो कनेक्टरले भरपर्दो, मौसम-सील गरिएको इन्टरकनेक्ट प्रदान गर्दछ जसले केबल गणना घटाउँछ र स्थापनालाई सरल बनाउँछ।
| सुविधा | लाभ |
| IP67/IP68 वातावरणीय सील | धुलो, वर्षा, र अस्थायी डुब्नको सामना गर्छ — बाहिरी सडक बत्ती, सुरुङ प्रकाश, र खेल स्टेडियमहरूको लागि भरपर्दो। |
| हाइब्रिड २+४ पिन कन्फिगरेसन | एउटा कनेक्टरमा 2 पावर पिन (10A) र 4 सिग्नल पिन (3A) मिलाउँछ—केबल गणना घटाउँछ र ल्युमिनेयर तारिङलाई सरल बनाउँछ। |
| पावर मूल्याङ्कन 15A सम्म | उच्च-शक्ति LED लोडहरू ह्यान्डल गर्दछ — सडक बत्ती, फ्लडलाइटहरू, र स्टेडियम प्रकाशको लागि उपयुक्त। |
| सिग्नल-मैत्री डिजाइन | अलग पावर र सिग्नल सम्पर्कहरू हस्तक्षेप रोक्न |
| थ्रेडेड लकिङ मेकानिज्म | कम्पन-प्रतिरोधी मिलन - हावा, ट्राफिक कम्पन, र थर्मल साइकल चलाउनबाट ढिलो हुनबाट रोक्छ। |
| गोल्ड प्लेटेड ब्रास सम्पर्कहरू | कम सम्पर्क प्रतिरोध (≤3mΩ) र जंग सुरक्षा - लगातार एलईडी चालक र नियन्त्रण संकेत प्रदर्शन कायम राख्छ। |
| -40°C देखि +105°C सञ्चालन | फराकिलो तापक्रम दायराले चरम बाहिरी अवस्थाहरू समेट्छ—आर्कटिक जाडोदेखि मरुभूमिको गर्मीसम्म। |
| बहु-पिन विकल्पहरू (२-८ पिन) | साधारण पावर-मात्र लुमिनेयरहरू र जटिल बहु-च्यानल रङ-परिवर्तन फिक्स्चरहरूलाई समर्थन गर्दछ। |
| प्यारामिटर | २-पिन | ३-पिन | ४-पिन | ५-पिन | ६-पिन | ७-पिन | ८-पिन | २+४-पिन |
| भोल्टेज मूल्याङ्कन | 250V | 250V | 250V | 250V | 125V | ५०V | ५०V | 250V+50V |
| हालको मूल्याङ्कन | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| तार खण्ड | ०.७५-१.५ मिमी² | ०.७५-१.५ मिमी² | ०.५-१.० मिमी² | ०.५-१.० मिमी² | ०.२५-०.५ मिमी² | ०.२५-०.५ मिमी² | ०.२५-०.५ मिमी² | 1.5/0.5mm² |
सञ्चालन तापमान:-40°C ~ +105°C
संरक्षण मूल्याङ्कन:IP67 / IP68 (मेटेड)
आवास सामग्री:उच्च तापमान थर्मोप्लास्टिक
सम्पर्क सामग्री:सुन प्लेटेड तामा मिश्र धातु
सम्पर्क प्रतिरोध:≤3mΩ
मिलन चक्र:≥५००
ज्वलनशीलता मूल्याङ्कन:UL 94 V-0
सबै सामग्री RoHS अनुरूप
स्मार्ट स्ट्रीट लाइटिंग- DALI वा 0-10V नियन्त्रणको साथ केन्द्रीकृत डिमिङ र निगरानी प्रणालीहरू।
टनेल लाइटिंग- मधुरो र गल्ती रिपोर्टिङ संग उच्च-शक्ति luminaires।
वास्तुकला र अनुहार प्रकाश- RGB र ट्युनेबल-सेतो प्रणालीहरू DMX नियन्त्रण आवश्यक छ।
स्टेडियम र खेल प्रकाश- साइटमा डिमिङ र नियन्त्रणको साथ उच्च-शक्ति फ्लडलाइटहरू।
औद्योगिक हाई-बे लाइटिंग- गति सेन्सिङ र डेलाइट फसलको साथ गोदाम र कारखाना प्रकाश।
समुद्री र अपतटीय प्रकाश- जहाज र अपतटीय प्लेटफार्महरूको लागि जंग-प्रतिरोधी फिक्स्चर।
सौर्य-संचालित प्रकाश- ब्याट्री व्यवस्थापन र डिमिङको साथ अफ-ग्रिड प्रणालीहरू।
सिंगापुरको ल्यान्ड ट्रान्सपोर्ट अथोरिटीले DALI प्रोटोकल मार्फत सेन्ट्रलाइज्ड डिमिङ र फल्ट रिपोर्टिङका साथ 25,000 स्ट्रिट लाइटहरूलाई स्मार्ट एलईडी ल्युमिनेयरहरूमा अपग्रेड गर्दै थियो। परियोजनालाई एउटै केबलमा पावर र DALI नियन्त्रण संकेतहरू बोक्न सक्षम जडानकर्ताहरू चाहिन्छ - स्थापना जटिलता र केबल लागत घटाउने। Reunion ले M16 शृङ्खलालाई 2+4 हाइब्रिड कन्फिगरेसन (LED ड्राइभरका लागि २ पावर पिन, DALI का लागि ४ सिग्नल पिन), IP67 सिलिङ्ग, र पूर्व-एसेम्बल PUR केबल हार्नेसहरू प्रदान गर्यो।25,000 भन्दा बढी जडानकर्ताहरू डेलिभर गरियो परियोजना भर। सिंगापुरको उष्णकटिबंधीय जलवायु (उच्च आर्द्रता, भारी वर्षा) मा 2 वर्ष सञ्चालन पछि, परियोजनाले रिपोर्ट गरेको छ।०.०१% को कनेक्टर विफलता दर। ग्राहकले एकल-केबल स्थापना सक्षम गर्नको लागि 2+4 हाइब्रिड डिजाइनलाई श्रेय दियो, अघिल्लो अलग पावर/सिग्नल स्थापनाहरूको तुलनामा 35% ले तारिङ समय घटाउँदै।
| प्रमाणीकरण | स्कोप |
| ISO 9001: 2015 | गुणस्तर व्यवस्थापन - डिजाइन, उत्पादन, र बिक्री पछि सेवा। |
| ISO 14001: 2015 | वातावरणीय व्यवस्थापन - प्रमाणित फोहोर घटाउने र दिगो अभ्यासहरू। |
| ISO 13485:2016 | चिकित्सा उपकरण गुणस्तर व्यवस्थापन - निदान वा निगरानी उपकरणहरूमा प्रयोग M16 को लागी लागू। |
| UL मान्यता प्राप्त | उत्तर अमेरिकी बजारहरूको लागि कम्पोनेन्ट-स्तर सुरक्षा प्रमाणीकरण। |
| RoHS | खतरनाक पदार्थहरूको प्रतिबन्ध - EU निर्देशनको अनुपालन। |
Reunion को M16 LED कनेक्टर उत्पादन लाइन कडा प्रक्रिया नियन्त्रण अन्तर्गत सञ्चालन हुन्छ। IP67 सील वास्तविक इमर्सन परीक्षण मार्फत प्रत्येक उत्पादन ब्याचमा प्रमाणित हुन्छ। परीक्षण रेकर्डहरू, सामग्री प्रमाणपत्रहरू, र निरीक्षण रिपोर्टहरू प्रत्येक ब्याचको लागि राखिन्छन्, तपाईंको गुणस्तर अडिटहरू र ग्राहक कागजात आवश्यकताहरूलाई समर्थन गर्दै।
2+4 हाइब्रिड कन्फिगरेसनको लागि विशेष रूपमा मूल्यवान छस्मार्ट एलईडी प्रकाश प्रणाली जहाँ पावर र नियन्त्रण संकेत दुवै आवश्यक छ:
२ पावर पिन LED चालकको लागि 250V मा उच्च वर्तमान (10A) डेलिभर गर्नुहोस्।
4 सिग्नल पिन कम भोल्टेज नियन्त्रण संकेतहरू बोक्नुहोस् (जस्तै, DALI, DMX, 0-10V dimming, वा RS-485 डेटा)।
दुवैलाई एउटै कनेक्टरमा मिलाएर, तपाईंले छुट्टाछुट्टै पावर र सिग्नल केबलहरूको आवश्यकतालाई हटाउनुहुन्छ — स्थापना समय, केबल लागत, र प्यानल ठाउँ घटाउँदै। यो स्मार्ट स्ट्रीट लाइटिंगको लागि विशेष गरी मूल्यवान छ, जहाँ ल्युमिनेयरहरू प्रायः टाढा टाढा राखिन्छन्, र एकल हाइब्रिड केबल चलाउनु फरक पावर र कन्ट्रोल केबलहरू चलाउनु भन्दा बढी लागत-प्रभावी हुन्छ।
हो—२+४ हाइब्रिड कन्फिगरेसनले प्रदान गर्दछ4 स्वतन्त्र संकेत सम्पर्कहरू, एउटै कनेक्टरमा धेरै प्रोटोकलहरू बोक्न अनुमति दिँदै। उदाहरणका लागि:
DALI २ तारहरू (डेटा + ग्राउन्ड) चाहिन्छ।
DMX(RS-485) लाई 3 तारहरू (डेटा+, डाटा-, ग्राउन्ड) चाहिन्छ।
0-10V डिमिङ २ तारहरू (मन्द + जमीन) चाहिन्छ।
4 सिग्नल पिनहरूसँग, तपाईंले DALI (2 पिन) + एक अतिरिक्त नियन्त्रण च्यानल, वा पूर्ण DMX कार्यान्वयन (3 पिन) + एक अतिरिक्त समर्थन गर्न सक्नुहुन्छ। थप सिग्नल लाइनहरू (जस्तै, ट्युनेबल-सेतो + RGB रङ नियन्त्रण) आवश्यक पर्ने अनुप्रयोगहरूका लागि, हामी 5-, 6-, वा 8-पिन कन्फिगरेसनहरू प्रयोग गर्न सिफारिस गर्छौं। हाम्रो ईन्जिनियरिङ् टोलीले तपाईंलाई आफ्नो विशिष्ट प्रोटोकल आवश्यकताहरूको लागि इष्टतम पिन कन्फिगरेसन चयन गर्न मद्दत गर्न सक्छ।
बाहिरी एलईडी स्थापनाहरूमा IP67/IP68 सील प्राप्त गर्न र कायम राख्न, पुनर्मिलन सिफारिस गर्दछ:
मिलन टोक़- ओ-रिंगले प्यानलको सतहलाई सम्पर्क नगरेसम्म कपलिंग नटलाई हातले कस्नुहोस्, त्यसपछि थप टर्क लागू गर्नुहोस्।०.६-०.८ एनएमटोक़ रिंच प्रयोग गर्दै। 1.0Nm भन्दा बढी नगर्नुहोस्।
ओ-रिंग निरीक्षण- यदि विरूपण, क्र्याकिङ, वा कडा हुने देखिन्छ भने ओ-रिंग बदल्नुहोस्।
प्रतिस्थापन तालिका- बाहिरी LED स्थापनाहरूको लागि (दैनिक थर्मल साइकल चलाउने, UV एक्सपोजर, वर्षा), रोकथाम मर्मतको भागको रूपमा प्रत्येक 2-3 वर्षमा O-Rings बदल्नुहोस्।
केबल बेन्ड त्रिज्या- को न्यूनतम मोड त्रिज्या कायम राख्नुहोस्5 × केबल व्यास केबल सिलमा तनाव रोक्न कनेक्टर प्रविष्टिमा।
केबल अभिमुखीकरण- बाहिरी स्थापनाहरूको लागि, सील इन्टरफेस नजिकै पानी जम्मा हुनबाट रोक्नको लागि केबल तल निस्कनुहोस्।
सरसफाई- सिललाई सम्झौता गर्नबाट फोहोरलाई रोक्नको लागि पुन: जडान गर्नु अघि हल्का डिटर्जेंट र पानीले कनेक्टरको बाहिरी भागहरू सफा गर्नुहोस्।
