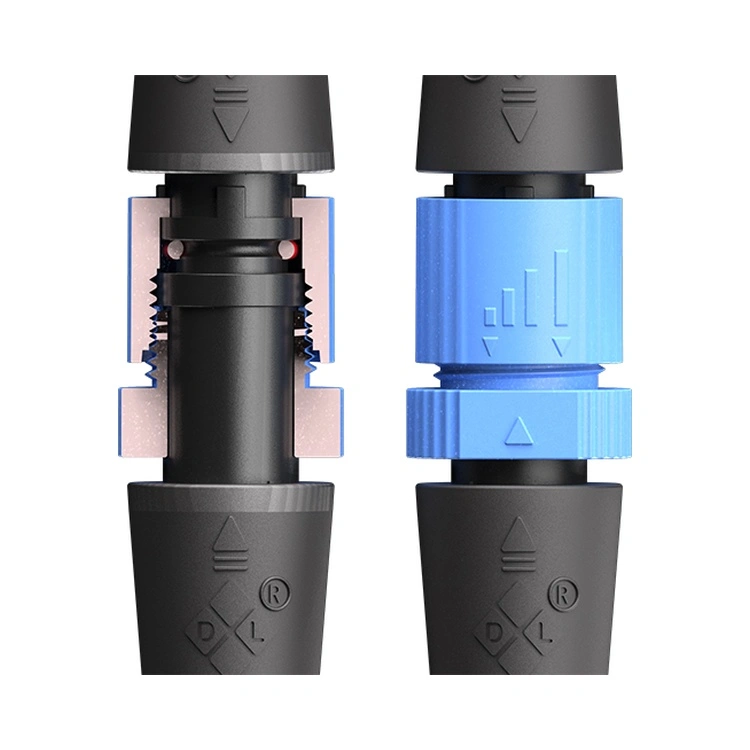

द M15 श्रृंखला वाटरप्रूफ कनेक्टर थ्रेडेड गोलाकार इन्टरफेस मात्र होइन; यो उच्च-शक्ति एलईडी प्रणालीहरूको लागि रियुनियनको समर्पित सुरक्षा अवरोध हो जहाँ ठाउँ अवरोधहरूले चरम मौसमको जोखिमलाई पूरा गर्दछ। मानक M12 विकल्पहरूले कम-वर्तमान संकेतहरू ह्यान्डल गर्दा, यो 15mm प्लेटफर्मले 10A प्रति पिन सम्म बोक्ने 16-20AWG कन्डक्टरहरू समायोजन गर्दछ — वास्तुकला र पूर्वाधार परियोजनाहरूमा आधुनिक 500W+ LED इन्जिनहरू चलाउनको लागि महत्वपूर्ण।
अद्वितीय ईन्जिनियरिङ् विभेदक: प्रकार डिजाइन आवास एकीकृतबहु-कोर आन्तरिक विभाजनहरू- भौतिक बाधाहरू जसले एउटै शेल भित्र पावर र सिग्नल लेनहरू अलग गर्दछ। वास्तविक-विश्व स्थापनाहरूमा (जस्तै, 24/7 सञ्चालनको साथ सुरुङ प्रकाश), यो विभाजनले विनाशकारी सर्ट सर्किटहरू रोक्छ यदि व्यक्तिगत तार इन्सुलेशनले कम्पन विरुद्ध लगाउँछ भने, एक विफलता मोड प्रायः सामान्य गोलाकार कनेक्टरहरूद्वारा बेवास्ता गरिन्छ।

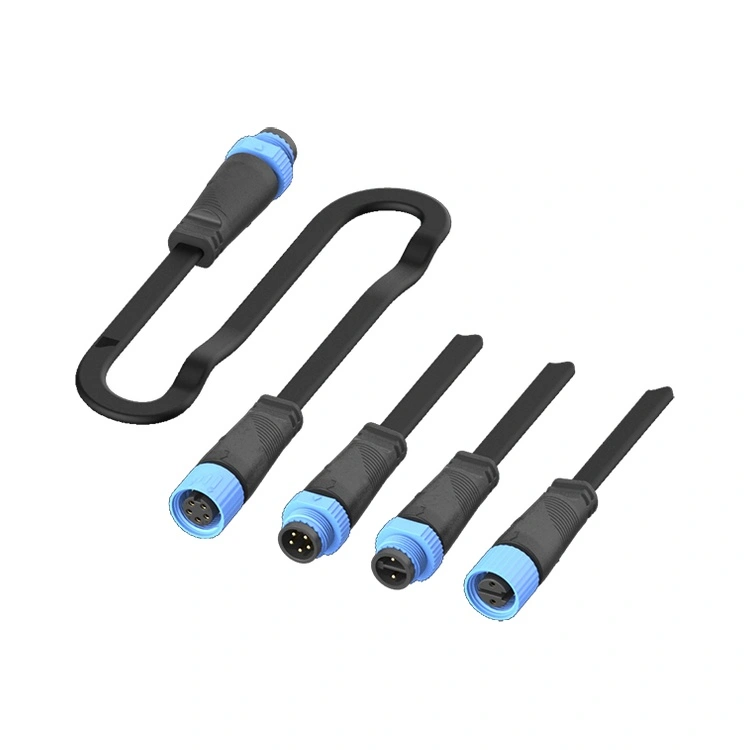

रियुनियनले ठाडो एकीकृत प्रक्रिया मार्फत यो श्रृंखला निर्माण गर्दछ: सटीक PA66 इंजेक्शन मोल्डिंग, तामा मिश्र धातु सम्पर्कहरूमा स्वचालित सुन-प्लेटिंग, र प्रति ब्याच 100% विद्युतीय परीक्षण। २-, ३-, ४-, र ५-पिन लेआउटमा उपलब्ध छ, M15 श्रृंखला वाटरप्रूफ कनेक्टर दुबै स्थिर-वर्तमान र स्थिर-भोल्टेज LED ड्राइभरहरूलाई समर्थन गर्दछ, थ्रेडेड लकिङ नटको साथ जसले हावा-प्रेरित अनुनाद र दैनिक थर्मल साइकल चलाउने अन्तर्गत टोकक अखण्डता कायम राख्छ।
| सुविधा | तपाईंको परियोजनाको लागि ईन्जिनियर गरिएको लाभ |
| IP67/IP68 म्याटेड सील | अस्थायी बाढी (IP67) र 1.5m (IP68) सम्म निरन्तर विसर्जनको सामना गर्दछ — ब्याच-स्तर पानी प्रवेश परीक्षणहरू मार्फत मान्य। |
| कम्प्याक्ट 15mm प्रकार डिजाइन | स्लिमलाइन एलईडी ल्युमिनेयरहरू र पोल-माउन्ट गरिएका डिस्प्लेहरूमा फिट हुन्छ जहाँ प्रत्येक मिलिमिटर गणना हुन्छ; फिक्स्चरमा हावा भार कम गर्दछ। |
| बहु-कोर आन्तरिक विभाजनहरू | सुरक्षा-पहिलो: पावर सर्किटहरू (250V/10A) बीचको भौतिक विभाजनले इन्सुलेशन क्रिपेजबाट आर्किङलाई रोक्छ |
| PA66 आवास | तटीय वा रसायनिक रूपमा आक्रामक वातावरणमा धातुको आवासलाई बाहिर राख्छ। |
| गोल्ड प्लेटेड सम्पर्कहरू | ५००+ मिलन चक्रमा ≤3mΩ सम्पर्क प्रतिरोध कायम राख्छ |
| कोर | २,३,४,५ पिन वैकल्पिक |
| प्यारामिटर | २-पिन | ३-पिन | ४-पिन | ५-पिन |
| भोल्टेज मूल्याङ्कन | 250V | 250V | 125V | 125V |
| हालको मूल्याङ्कन (प्रति पिन) | 10A | 10A | 10A | 10A |
| तार दायरा | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
| डाइलेक्ट्रिक प्रतिरोध भोल्टेज | 1500V एसी | 1500V एसी | 1000V एसी | 1000V एसी |
| इन्सुलेशन प्रतिरोध | ≥100MΩ (500V DC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
सञ्चालन तापमान:-40°C ~ +105°C
संरक्षण:IP67 / IP68 (आपूर्ति गरिएको ओ-रिंग संग मिलन अवस्था अन्तर्गत प्रमाणित)
आवास:PA66

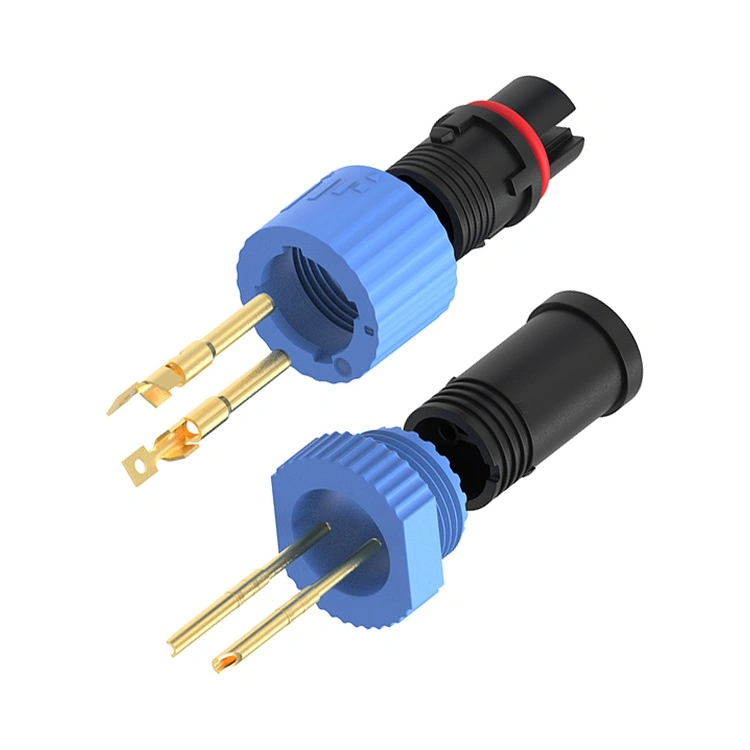

सम्पर्क:सुन प्लेटेड तामा मिश्र धातु
सम्पर्क प्रतिरोध:≤3mΩ
मिलन स्थायित्व:≥500 पटक
ज्वलनशीलता:UL 94 V-0
अनुपालन:RoHS, पहुँच
| पक्ष | पुनर्मिलन M15 श्रृंखला | प्रिमियम EU/US ब्रान्डहरू | कम लागत विकल्प |
| एकाइ मूल्य | मात्रा-प्रतिस्पर्धी (टायर गरिएको मूल्य निर्धारणको लागि सोध्नुहोस्) | २–३ गुणा बढी | सस्तो अग्रिम, तर लुकेको असफलता लागत |
| आन्तरिक सुरक्षा विभाजनहरू | हो – सबै पिनहरूमा मानक | विरलै प्रस्ताव गरिएको | सधैं अनुपस्थित |
| आवास सामग्री | PA66 | PA या जस्ता मिश्र धातु | पुनर्नवीनीकरण / अज्ञात ग्रेड - 2 वर्षमा भंगुर हुन्छ |
| सम्पर्क प्लेटिङ | गोल्ड प्लास्टिङ | सुन वा चाँदी (०.१–०.२µm) | टिन वा कुनै प्लेटिङ |
| तापमान दायरा | -40°C ~ +105°C | -25°C ~ +85°C | -10°C ~ +60°C |
| ट्रेसिबिलिटी | ईआरपी-कोड गरिएको राल ब्याचबाट अन्तिम विधानसभा सम्म | हो | कुनै पनि छैन |
| नेतृत्व समय | 12-15 दिन | 6-8 हप्ता | अप्रत्याशित (३०-६० दिन) |
| अनुकूलन MOQ | 100 pcs (केबल एसेम्बलीका लागि) | 500+ पीसी | प्रस्ताव गरिएको छैन |
| ईन्जिनियरिङ् समर्थन | 24 घण्टा प्रतिक्रिया, 10 इन-हाउस इन्जिनियरहरू | टायर्ड समर्थनको कारण ढिलो | प्राविधिक समर्थन छैन |
Reunion को निर्माण सुविधा (ISO 9001, 14001, र 13485 प्रमाणित) कडा सांख्यिकीय प्रक्रिया नियन्त्रण अन्तर्गत काम गर्दछ। प्रत्येक उत्पादन धेरै M15 श्रृंखला वाटरप्रूफ कनेक्टर समावेश छ:
कच्चा माल
इन-प्रक्रिया इंजेक्शन मोल्डिङ रेकर्डहरू (दबाव, तापमान, चक्र समय)
100% बिजुली परीक्षण (हाइ-पट, इन्सुलेशन प्रतिरोध, र सम्पर्क प्रतिरोध)
IP67 विसर्जन परीक्षण रिपोर्टहरू (प्रत्येक ब्याचबाट अनियमित नमूना - फोटो र भिडियोहरू राखिएको)
द M15 श्रृंखला वाटरप्रूफ कनेक्टर प्रकाशको लागि पुन: निर्माण गरिएको सामान्य स्वचालन कनेक्टर होइन। यसले तीन वास्तविक खाडलहरूलाई सम्बोधन गर्दछ:
वर्तमान क्षमता: M12/M8 सामान्यतया 4A अधिकतम ह्यान्डल गर्दछ; M15 डेलिभर गर्दछ10A प्रति पिन100W+ LED मोड्युलहरूको लागि आवश्यक।
सुरक्षा विभाजनहरू: आन्तरिक अवरोधहरू छन्अनिवार्य SELV (सुरक्षा अतिरिक्त कम भोल्टेज) प्रणालीहरूको लागि जहाँ पावर र नियन्त्रण तारहरू एकसाथ अवस्थित छन्। तिनीहरू बिना, एक आवारा तार स्ट्र्यान्डले 250V लाई सिग्नल लाइनमा छोटो पार्न सक्छ - ड्राइभरहरूलाई नष्ट गर्दै।
स्थायित्व: M15 को UV स्टेबिलाइजरहरू भएको PA66 आवासले सूर्य-प्रेरित क्र्याकिङलाई रोक्छ — बाहिरी पोल माउन्टहरूमा मानक M12 नायलॉन मिश्रणहरूको लागि एक ज्ञात विफलता मोड।
तीन इन्जिनियरिङ कारणहरू:
थर्मल विस्तार मिलान: PA66 ले केबल ज्याकेट र LED हाउजिङसँग विस्तार/सम्झौता गर्दछ, -40°C~+105°C स्विङहरूमा सिल शियरको तनाव कम गर्छ।
Galvanic क्षरण रोकथाम: तटीय वा डे-आइसिङ नुन वातावरणमा, धातु जडानकर्ताहरू प्लेटिङको साथमा पनि दरारको क्षरणबाट ग्रस्त हुन्छन्। PA66 ले यसलाई पूर्ण रूपमा हटाउँछ।
तौल घटाउनेमा: 40% बराबर धातु शेलहरू भन्दा हल्का - हावा लोड अन्तर्गत क्यान्टीलिभर ल्युमिनेयर हातहरूका लागि महत्वपूर्ण।
मेटल शिल्डिङ (जस्तै, EMI-संवेदनशील मेडिकल लाइटिङ) आवश्यक पर्ने परियोजनाहरूका लागि, रियुनियनले वैकल्पिक शृङ्खलाहरू प्रदान गर्दछ — तर बाहिरी LED अनुप्रयोगहरूको 95% को लागि, PA66 ले स्वामित्वको कुल लागतमा धातुलाई पछाडि पार्छ।
मिलन टोक़:ओ-रिङ सिट नभएसम्म हातले कस्नुहोस्, त्यसपछि लागू गर्नुहोस्०.४–०.६ एनएम एक टोक़ रिंच संग। कहिल्यै ०.८ एनएम भन्दा बढि हुदैन (ओभर कम्प्रेसनले ओ-रिंगलाई विकृत गर्दछ)।
ओ-रिंग निरीक्षण:पूर्व-स्थापित NBR ओ-रिङ प्रत्येक पटक बदल्नुहोस्24 महिना दैनिक थर्मल साइकल चलाउने>30°C डेल्टाको साथ स्थापनाहरूको लागि।
केबल प्रविष्टि:कायम राख्ने क5 × केबल व्यास तार इन्सुलेशनको वरिपरि माइक्रो-ग्यापहरू रोक्न तनाव राहतमा त्रिज्या झुकाउनुहोस्।
अभिमुखीकरण: ब्याकशेल इन्टरफेसमा पानी जम्मा हुनबाट बच्न केबललाई सधैं तलतिर लैजानुहोस्।

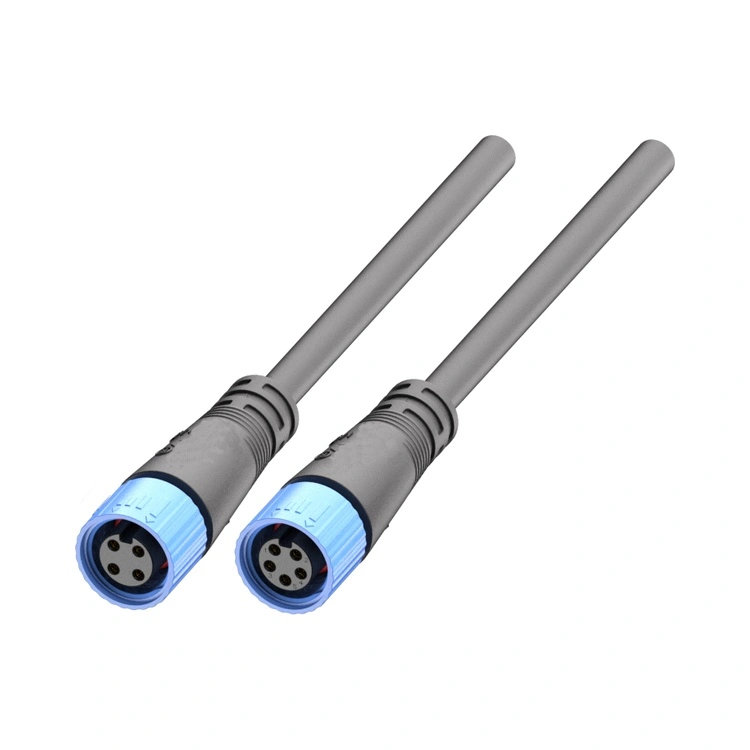

पुनर्मिलनले पूर्व-टोर्केड कनेक्टरहरूका साथ कारखाना-एसेम्बल केबल हार्नेसहरू आपूर्ति गर्दछ — महत्वपूर्ण पूर्वाधार परियोजनाहरूको लागि क्षेत्र स्थापना परिवर्तनशीलता हटाउँदै।
