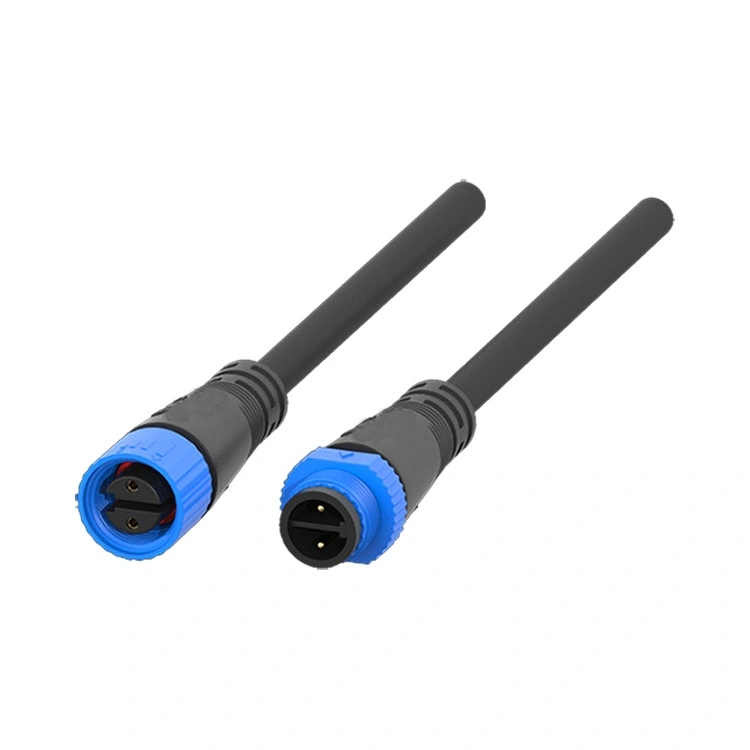

M15 शृङ्खला LED लाइट कनेक्टर बाहिरी एलईडी प्रकाश उद्योगको लागि रियुनियनको विशेष इन्टरकनेक्ट हो - औद्योगिक रोशनीमा सबैभन्दा छिटो बढ्दो खण्डहरू मध्ये एक। LED प्रकाश इन्टरफेस मापदण्डहरूमा प्रमाणित, यो थ्रेडेड गोलाकार कनेक्टरले कम्प्याक्ट 15mm F-प्रकारको डिजाइनलाई IP67-मूल्याङ्कन गरिएको सीलको साथ संयोजन गर्दछ, यसलाई सडक बत्तीहरू, टनेल प्रकाश, वास्तुकलाको रोशनी, स्टेडियम फ्लडलाइटहरू, र बाहिरी LED डिस्प्लेहरूको लागि उपयुक्त बनाउँछ।
कनेक्टरको आवास उच्च-शक्तिको PA66 थर्मोप्लास्टिकबाट निर्माण गरिएको छ, जसले उत्कृष्ट मौसम प्रतिरोध, जंग सुरक्षा, र धातु विकल्पहरूको वजन र जंग चिन्ता बिना मेकानिकल स्थायित्व प्रदान गर्दछ।
M15 शृङ्खलाको मुख्य सुरक्षा विशेषता भनेको यसको मल्टि-कोर आन्तरिक विभाजन डिजाइन हो - पावर कन्डक्टरहरू बीचको छुट्टै अवरोधहरूले सर्ट सर्किटहरूलाई तार इन्सुलेशन क्षतिबाट जोगाउँछ, उच्च-शक्ति LED स्थापनाहरूको लागि महत्त्वपूर्ण आवश्यकता जहाँ पावर आपूर्तिहरूले 500W भन्दा बढी डेलिभर गर्न सक्छ।

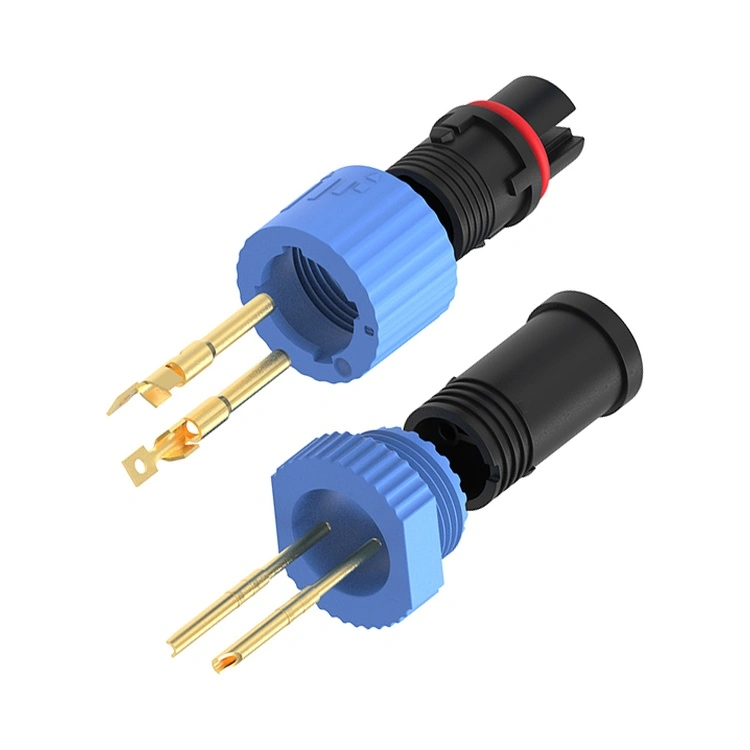

कनेक्टरको सेवा जीवनमा कम र स्थिर सम्पर्क प्रतिरोध (≤3mΩ) कायम राख्दै सुनको प्लेटिङको साथ तामाको मिश्रबाट सम्पर्कहरू बनाइन्छ।
2-, 3-, 4-, र 5-पिन कन्फिगरेसनहरूमा 10A सम्मको हालको मूल्याङ्कनमा उपलब्ध, M15 श्रृंखलाले स्थिर-वर्तमान र स्थिर-भोल्टेज LED ड्राइभरहरूलाई समर्थन गर्दछ।
रियुनियनले M15 शृङ्खलालाई ठाडो एकीकृत प्रक्रिया मार्फत निर्माण गर्छ — प्रेसिजन इन्जेक्शन मोल्डिङबाट स्वचालित एसेम्बली र १००% विद्युतीय परीक्षण मार्फत। थ्रेडेड लकिङ मेकानिजमले कम्पन-प्रतिरोधी मिलन सुनिश्चित गर्दछ - हावा, ट्राफिक कम्पन, र -40°C देखि +105°C सम्म थर्मल साइकल चलाउने स्थापनाहरूको लागि महत्वपूर्ण।
बाहिरी प्रकाश प्रणालीहरू डिजाइन गर्ने इन्जिनियरहरूका लागि, यो कनेक्टरले रियुनियनको 15 वर्षको निर्माण अनुभवद्वारा समर्थित, विशेष रूपमा LED अनुप्रयोगहरूका लागि तयार पारिएको भरपर्दो, सुरक्षित र कम्प्याक्ट समाधान प्रदान गर्दछ।
M15 शृङ्खला बाहिरी एलईडी प्रकाशको लागि उद्देश्य-निर्मित छ, विशेषताहरू जसले दीर्घकालीन आउटडोर स्थापनाहरूको विशिष्ट मागहरू सम्बोधन गर्दछ।
| सुविधा | लाभ |
| IP67 पर्यावरण सील | लगातार डुब्न सहन सक्छ — सडक बत्ती, टनेल प्रकाश, र वर्षा, हिउँ र बाढीको लागि बाहिरी प्रदर्शनहरूका लागि भरपर्दो। |
| बहु-कोर आन्तरिक विभाजनहरू | पावर कन्डक्टरहरू बीचको बाधाहरू - उच्च-शक्ति एलईडी स्थापनाहरूमा विद्युतीय सुरक्षा बढाउँछ। |
| कम्प्याक्ट एफ-टाइप डिजाइन | स्पेस-सेभिङ 15mm इन्टरफेस—स्लिम LED ल्युमिनेयरहरू र टाइट स्पेसिङको साथ मोड्युलर प्रकाश प्रणालीहरूको लागि आदर्श। |
| PA66 आवास | मौसम-प्रतिरोधी, जंग-प्रमाण - बाहिरी सेवा जीवनको लागि डिजाइन गरिएको। |
| गोल्ड-प्लेटेड कपर मिश्र धातु सम्पर्कहरू | कम सम्पर्क प्रतिरोध (≤3mΩ) र जंग सुरक्षा - समय संग संगत LED चालक प्रदर्शन कायम राख्छ। |
| थ्रेडेड लकिङ मेकानिज्म | कम्पन-प्रतिरोधी मिलन - हावा, ट्राफिक कम्पन, र थर्मल साइकल चलाउनबाट ढिलो हुनबाट रोक्छ। |
| 2-5 पिन कन्फिगरेसनहरू | स्थिर-वर्तमान, स्थिर-भोल्टेज, र मिश्रित शक्ति/सङ्केत एलईडी अनुप्रयोगहरूलाई समर्थन गर्दछ। |
| -40°C देखि +105°C सञ्चालन | फराकिलो तापक्रम दायराले चरम बाहिरी अवस्थाहरू समेट्छ—आर्कटिक जाडोदेखि मरुभूमिको गर्मीसम्म। |
| प्यारामिटर | २-पिन | ३-पिन | ४-पिन | ५-पिन |
| भोल्टेज मूल्याङ्कन | 250V | 250V | 125V | 125V |
| हालको मूल्याङ्कन | 10A | 10A | 10A | 10A |
| तार खण्ड | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG | 20AWG ~ 16AWG |
सञ्चालन तापमान:-40°C ~ +105°C
संरक्षण मूल्याङ्कन:IP67 / IP68 (मेटेड)
आवास सामग्री:PA66
सम्पर्क सामग्री:सुन प्लेटेड तामा मिश्र धातु
सम्पर्क प्रतिरोध:≤3mΩ
मिलन चक्र:≥५००
डिजाइन मानक:एलईडी प्रकाश इन्टरफेस मापदण्डहरु संग अनुपालन
ज्वलनशीलता मूल्याङ्कन:UL 94 V-0
सबै सामग्री RoHS अनुरूप
M15 श्रृंखला एलईडी लाइट कनेक्टर बाहिरी प्रकाश अनुप्रयोगहरूमा तैनात गरिएको छ जहाँ विश्वसनीयता र सुरक्षा सर्वोपरि छ।
सडक र राजमार्ग प्रकाश- एलईडी सडक बत्ती र राजमार्ग रोशनी प्रणाली।
टनेल लाइटिंग- राजमार्ग र रेलवे सुरुङ रोशनी।
वास्तुकला र अनुहार प्रकाश- निर्माण रूपरेखा, पुल, र स्मारकहरू।
स्टेडियम र खेल प्रकाश- ठूलो क्षेत्र फ्लडलाइटिङ प्रणाली।
बाहिरी एलईडी डिस्प्लेहरू- मोड्युलर बिलबोर्डहरू र ठूलो-ढाँचा स्क्रिनहरू।
ल्यान्डस्केप र पार्क प्रकाश- पथ प्रकाश, सजावटी स्थापना, र बगैचा रोशनी।
सौर्य-संचालित प्रकाश- अफ-ग्रिड सडक र मार्ग प्रकाश।
| प्रमाणीकरण | स्कोप |
| ISO 9001: 2015 | गुणस्तर व्यवस्थापन - डिजाइन, उत्पादन, र बिक्री पछि सेवा। |
| ISO 14001: 2015 | वातावरणीय व्यवस्थापन - प्रमाणित फोहोर घटाउने र दिगो अभ्यासहरू। |
| ISO 13485:2016 | चिकित्सा उपकरण गुणस्तर व्यवस्थापन - निदान वा निगरानी उपकरणमा प्रयोग M15 को लागी लागू। |
| UL मान्यता प्राप्त | उत्तर अमेरिकी बजारहरूको लागि कम्पोनेन्ट-स्तर सुरक्षा प्रमाणीकरण। |
| RoHS | खतरनाक पदार्थहरूको प्रतिबन्ध - EU निर्देशनको अनुपालन। |
Reunion को M15 LED कनेक्टर उत्पादन लाइन कडा प्रक्रिया नियन्त्रण अन्तर्गत सञ्चालन हुन्छ। IP67 सील वास्तविक इमर्सन परीक्षण मार्फत प्रत्येक उत्पादन ब्याचमा प्रमाणित हुन्छ। परीक्षण रेकर्डहरू, सामग्री प्रमाणपत्रहरू, र निरीक्षण रिपोर्टहरू प्रत्येक ब्याचको लागि राखिन्छन्, तपाईंको गुणस्तर अडिटहरू र ग्राहक कागजात आवश्यकताहरूलाई समर्थन गर्दै।
बहु-कोर आन्तरिक विभाजन डिजाइन एक होसुरक्षा सुविधा LED प्रकाश अनुप्रयोगहरूको लागि M15 श्रृंखलामा विशेष रूपमा इन्जिनियर गरिएको। उच्च-शक्ति एलईडी स्थापनाहरूमा, बिजुली आपूर्तिले 350V DC सम्मको भोल्टेजहरूमा 500W> डेलिभर गर्न सक्छ। यदि तार इन्सुलेशन तह क्षतिग्रस्त हुन्छ (स्थापनाको क्रममा वा कम्पनबाट), खुला कन्डक्टरहरूले सर्ट-सर्किट हुन सक्छ - ड्राइभर विफलता वा आगो पनि हुन सक्छ। आन्तरिक विभाजनहरूले कनेक्टर बडी भित्र कन्डक्टरहरू बीच भौतिक विभाजन प्रदान गर्दछ, इन्सुलेशन सम्झौता भए पनि सम्पर्क रोक्न। यो सुविधा होमानक होइन सामान्य-उद्देश्य जडानकर्ताहरूमा (M8/M12) र M15 को लागि एक प्रमुख भिन्नता हो। पुनर्मिलनका विभाजनहरू इन्सुलेटरसँग अभिन्न रूपमा ढालिएका छन्—अलग-अलग कम्पोनेन्टहरूका रूपमा थपिएका छैनन्—यिनीहरू कनेक्टरको सेवा जीवनभर प्रभावकारी रहने सुनिश्चित गर्दै।
बाहिरी एलईडी स्थापनाहरूमा IP67 सील प्राप्त गर्न र कायम राख्न, पुनर्मिलन सिफारिस गर्दछ:
मिलन टोक़- ओ-रिंगले प्यानलको सतहलाई सम्पर्क नगरेसम्म कपलिंग नटलाई हातले कस्नुहोस्, त्यसपछि थप टर्क लागू गर्नुहोस्।०.४-०.६ एनएमटोक़ रिंच प्रयोग गर्दै। 0.8Nm भन्दा बढी नगर्नुहोस्।
ओ-रिंग निरीक्षण- पूर्व-स्थापित ओ-रिंग प्रत्येक मर्मत चक्रमा निरीक्षण गरिनु पर्छ। यदि विरूपण, क्र्याकिङ, वा कडा देखिएमा बदल्नुहोस्।
ओ-रिंग प्रतिस्थापन तालिका- दैनिक थर्मल साइकल चलाउने बाहिरी स्थापनाहरूको लागि, निवारक मर्मतसम्भारको भागको रूपमा प्रत्येक 2-3 वर्षमा ओ-रिंगहरू बदल्नुहोस्।
केबल बेन्ड त्रिज्या- को न्यूनतम मोड त्रिज्या कायम राख्नुहोस्5 × केबल व्यास केबल सिलमा तनाव रोक्न कनेक्टर प्रविष्टिमा।
केबल अभिमुखीकरण- सील इन्टरफेस नजिकै पानी जम्मा हुनबाट रोक्न केबल बाहिर निस्कने तलतिर ओरिएन्ट गर्नुहोस्।
पुन: जडान गर्नु अघि सफाई- सिललाई सम्झौता गर्नबाट फोहोरलाई रोक्नको लागि पुन: जडान गर्नु अघि हल्का डिटर्जेंट र पानीले कनेक्टरको बाहिरी भागहरू सफा गर्नुहोस्।
